Джерело безперебійного живлення IPS-1215В-03
Опис та призначення
Джерела безперебійного електроживлення IPS-1215C-03 та IPS-1215B-03 ТУ У 22891034.001-2000 (далі ДБЖ) призначені для електроживлення стабілізованою напругою постійного струму систем охоронної та пожежної сигналізації, відеоспостереження та контролю доступу. Збільшення часу резервування досягається за рахунок установки в ці ДБЖ однією АБ ємністю 18 А/год або двох батарей 7 А/год.
Ці джерела побудовані на основі понижуючого трансформатора, який гарантує високу стійкість ДБЖ до мережевих перешкод. Стабілізація вихідної напруги виконана за допомогою імпульсного стабілізатора, що дозволяє отримати високий ККД, низьке нагрівання та широкий мережевий діапазон.
ДБЖ модифікації IPS-1215C-03 обладнаний такими захистами:
- від перевищення струму споживання від мережі 220 В - запобіжник із плавкою вставкою на струм 0,5 А
- від перевищення струму навантаження - електронна схема з обмеженням струму на рівні не більше 2,5 А (максимальний вихідний струм)
- від перевищення струму заряду АБ - електронна схема з обмеженням струму на рівні, не більше 1,4 А (струм КЗ у ланцюзі заряду АБ)
- відключення АБ від навантаження при її розряді до напруги (11,3 ± 0,3)
- запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумулятора
ДБЖ типу IPS-1215C-03 може експлуатуватися як без АБ – режим джерела стабілізованої напруги, так і з встановленими акумуляторами – режим джерела безперебійного електроживлення. Джерело IPS-1215C-03 автоматично перемикається на роботу від акумуляторної батареї при зникненні напруги в мережі 220 В. Після відновлення напруги джерело автоматично починає заряд розрядженої акумуляторної батареї.

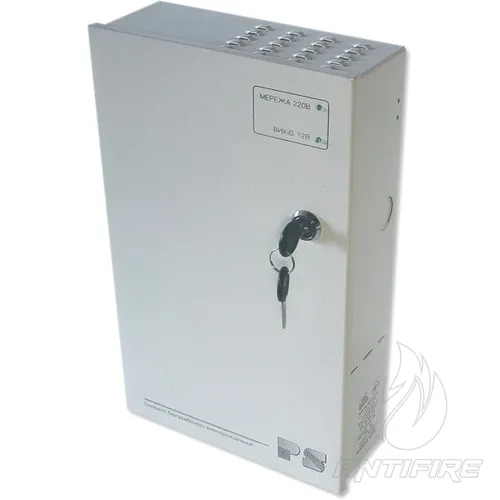

ДБЖ забезпечує світлову індикацію наступних режимів роботи на передній панелі:
- при наявності напруги в мережі 220 В світиться індикатор СЕТЬ 220 В
- за наявності вихідної напруги - світиться індикатор ВИХІД 12 В
Відмінністю модифікації IPS-1215B-03 від ДБЖ IPS-1215C-03 є наявність у ній контакту контролю розкриття корпусу. При відкриванні передніх дверцят джерело IPS-1215B-03 видається сигнал "Злом" . Пристрій, що комутують ланцюг видачі повідомлення, забезпечує комутацію напруг постійного і змінного струмів, значення напруг не більше 72 В, струмів не більше 200 мА, потужність, що комутується, не більше 10 Вт / 10 ВА. Виконання IPS-1215C-03 повідомлення "Злом" не формує.
Комплект постачання
- Джерело безперебійного електроживлення IPS-1215C-03 або IPS-1215B-03 – 1 шт.
- Ключ для замку – 2 шт.
- Вставка плавка (мережеве введення) - 1 шт.

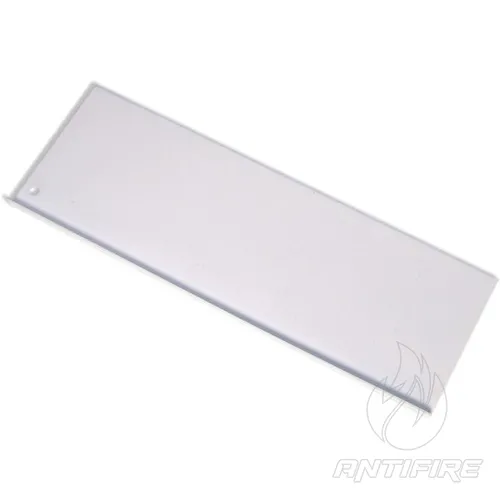

- Полиця для встановлення двох АБ ємністю 7 А/год – 1 шт.
- Монтажний комплект – 1 шт.
- Паспорт з посібником з експлуатації - 1 екз.
Джерела живлення IPS-1215C-03 та IPS-1215B-03 призначені для безперервної цілодобової роботи.
Значення параметрів вихідного струму та напруги гарантуються у всьому діапазоні напруги мережі 220 В, незалежно від наявності або відсутності акумулятора, а також від ступеня його заряду.
сигналізація відкриття,
1 АКБ,
2 АКБ
- Робочий діапазон напруги мережі, 176 - 253 В
- Номінальна вихідна напруга, 12 ± 1,2
- Номінальний струм навантаження, А 1,5
- Рід вихідного струму постійний
- Напруга пульсація (подвійна амплітуда), не більше, мВ 50
- Діапазон зміни вихідної напруги, 10,2 - 13,6
- Автоматичне відключення АБ при її розряді, 11,3 ± 0,3
- Напруга на виході при відключенні АБ, не менше, 10,2
- Напруга в мережі при переключенні на роботу від АБ, не більше, 174
- Струм, що споживається від мережі, не більше, А 0,4
- Потужність, що споживається від мережі, не більше, ВА 60
- Ширина, мм 205
- Висота, мм 340
- Глибина, мм 85
- Напруга заряду АБ, В 13,6±0,2 В
- Зарядний струм АВ, мА 720 ± 140

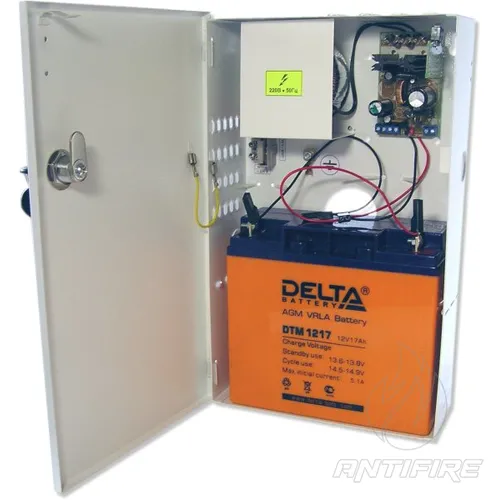

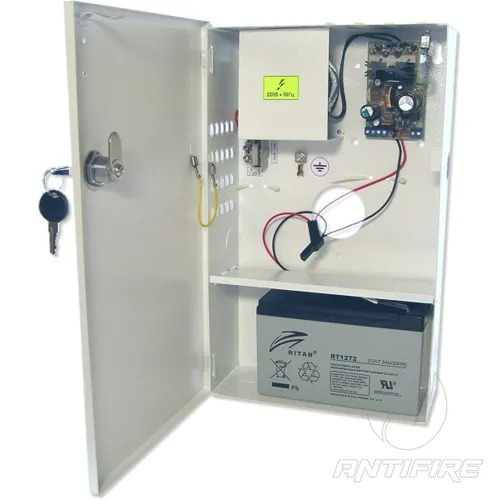

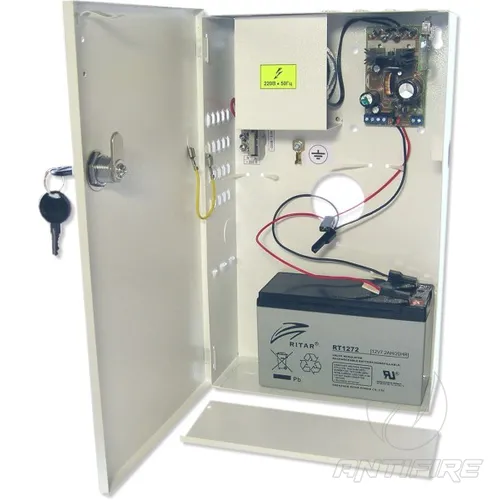

- Тип установлюваних АБ (варіант №1) 18 А/год х 12 В - 1 шт.
- Час безперервної роботи від АБ (варіант №1), щонайменше, год 6,4

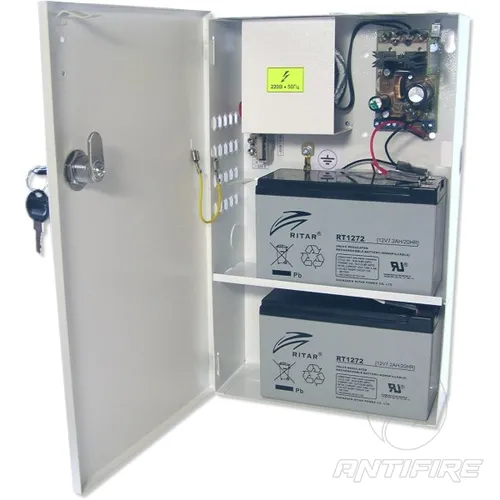

- Тип установлюваних АБ (варіант №2) 7 А/год х 12 В - 2 шт.
- Час безперервної роботи від АБ (варіант №2), щонайменше, год 5
- Маса, не більше, кг 3,1
- Діагностика розтину корпусу тільки в модифікації «B»
- Робочий діапазон температури, град. C +5°C ... +50°C
