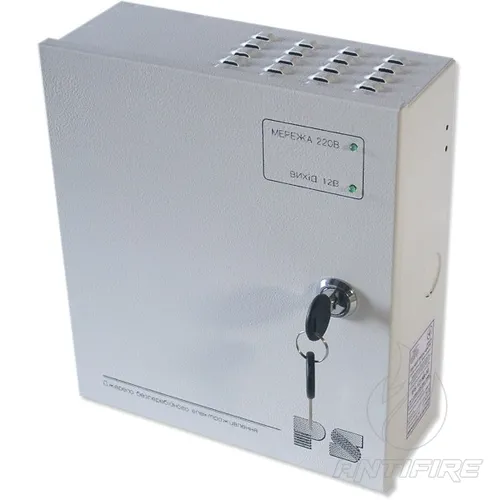

Джерело безперебійного живлення IPS-1215C-00
Опис та призначення
Джерела безперебійного електроживлення IPS-1215C-00 та IPS-1215B-00 ТУ У 22891034.001-2000 (далі ДБЖ) призначені для електроживлення стабілізованою напругою постійного струму систем безпеки, охоронної та пожежної сигналізації, відеоспостереження та контролю доступу.
Ці джерела побудовані на основі понижуючого трансформатора, який забезпечує високу стійкість ДБЖ до мережевих перешкод. Стабілізація вихідної напруги виконана за допомогою імпульсного стабілізатора, що дозволяє отримати високий ККД, низьке нагрівання та широкий мережевий діапазон.
ДБЖ типу IPS-1215C-00 обладнаний захистами вхідних та вихідних ланцюгів:
- від перевищення струму споживання від мережі 220 В у вигляді запобіжника з плавкою вставкою на струм 0,5 А
- обладнаний захистом від перевищення струму навантаження, у вигляді електронної схеми з обмеженням струму на рівні не більше 2,5 А (максимальний вихідний струм)
- забезпечує захист від перевищення струму заряду АБ у вигляді електронної схеми з обмеженням струму на рівні не більше 0,7 А (струм КЗ в ланцюгу заряду АБ)
- відключення розрядженої АБ від навантаження при зниженні напруги на ній до (11,3 ± 0,3)
- запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумулятора

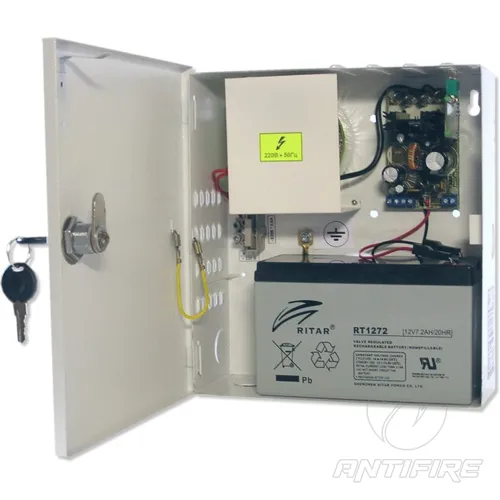

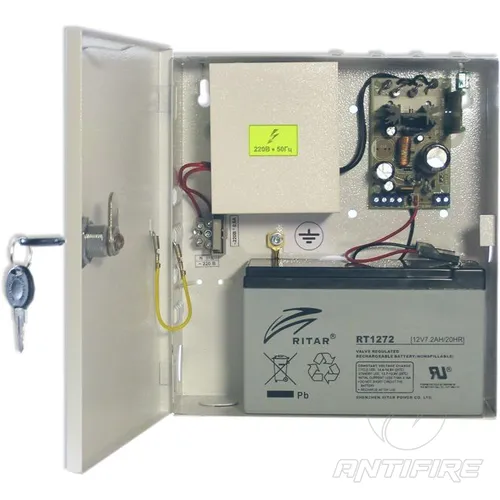

ДБЖ типу IPS-1215C-00 може експлуатуватися як без акумулятора – режим джерела стабілізованої напруги, так і з встановленою АБ – режим джерела безперебійного електроживлення. Джерело IPS-1215C-00 автоматично перемикається на роботу від акумулятора при зникненні напруги в мережі 220 В. Після відновлення напруги в мережі джерело автоматично починає заряд розрядженої акумуляторної батареї.
ДБЖ забезпечує світлову індикацію наступних режимів роботи:
- при наявності напруги в мережі 220 В світиться індикатор СЕТЬ 220 В
- за наявності вихідної напруги - світиться індикатор ВИХІД 12 В
ДБЖ модифікації IPS-1215B-00 відрізняється від IPS-1215C-00 лише наявністю засобів діагностики. При відкриванні передніх дверцят джерела IPS-1215B-00 видається сигнал "Злом" . Пристрій, що комутують ланцюг видачі повідомлення, забезпечує комутацію напруг постійного і змінного струмів, значення напруг не більше 72 В, струмів не більше 200 мА, потужність, що комутується, не більше 10 Вт / 10 ВА. Варіант виконання IPS-1215C-00 повідомлення "Злом" не формує.
Джерела живлення IPS-1215C-00 та IPS-1215B-00 призначені для безперервної цілодобової роботи.
Значення параметрів вихідного струму та напруги гарантуються у всьому діапазоні напруги мережі 220 В, незалежно від наявності або відсутності акумулятора, а також від ступеня його заряду.
Комплект постачання
- Джерело безперебійного електроживлення IPS-1215C-00 або IPS-1215B-00 – 1 шт.
- Ключ для замку – 2 шт.
- Вставка плавка (мережеве введення) - 1 шт.
- Монтажний комплект – 1 шт.
- Паспорт з посібником з експлуатації - 1 екз.
- Робочий діапазон напруги мережі, 176 - 253 В
- Номінальна вихідна напруга, 12 ± 1,2
- Номінальний струм навантаження, А 1,5
- Рід вихідного струму постійний
- Напруга пульсація (подвійна амплітуда), не більше, мВ 50
- Діапазон зміни вихідної напруги, 10,2 – 13,6
- Автоматичне відключення АБ при її розряді, 11,3±0,3
- Напруга на виході при відключенні АБ, не менше, 10,2
- Напруга в мережі при переключенні на роботу від АБ, не більше, 174
- Струм, що споживається від мережі, не більше, А 0,4
- Потужність, що споживається від мережі, не більше, ВА 60
- Ширина, мм 205
- Висота, мм 230
- Глибина, мм 85
- Напруга заряду АБ, В 13,6±0,2 В
- Струм заряду АБ, ма 360 ± 70

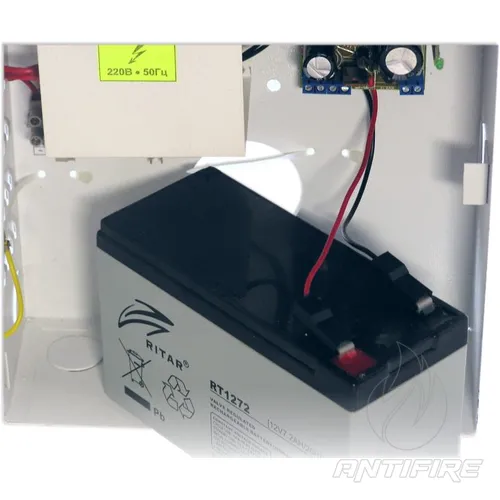

- Тип установлюваних АБ (варіант №1) 7 А/год x 12 В – 1 шт.
- Час безперервної роботи від АБ (варіант №1), щонайменше, год 2,5
- Маса, не більше, кг 2,6
- Діагностика розтину корпусу тільки в модифікації «B»
- Робочий діапазон температури, град. C +5°C ... +50°C
