Джерело безперебійного живлення IPS-12100С-07
Опис та призначення
Блоки безперебійного електроживлення (ББЖ) виконання IPS-12100C-07 та IPS-12100B-07 призначені для безперебійного електроживлення стабілізованою напругою постійного струму систем охоронної та пожежної сигналізації, безпеки, відеоспостереження та контролю доступу. Для резервування вихідної напруги використовують дві акумуляторні батареї ємністю 18 А/год.
Обидва блоки безперебійного електроживлення побудовані з урахуванням імпульсного перетворювача. Для максимального захисту від перепадів і викидів напруги 220 В ці ББЖ обладнані подвійними мережевими фільтрами, баластним дроселем, і силовою елементною базою з робочою напругою 1000 В.
В обидва варіанти блоку електроживлення IPS-12100C-07 та IPS-12100B-07 вбудовані такі захисту вхідних та вихідних ланцюгів:
- обмеження перевищення струму споживання від мережі 220 В виконано запобіжником із плавкою вставкою на струм 3,0 А
- електронна схема обмеження струму навантаження на рівні не більше 15,0 А (максимальний вихідний струм)
- електронна схема обмеження струму заряду АБ на рівні не більше 4,0 А (струм КЗ в ланцюзі заряду АБ)
- схема автоматичного відключення розрядженої АБ від навантаження при зниженні напруги на ній нижче (11,3±0,3)
- запобіжник, що самовідновлюється, в ланцюгу заряду/розряду акумулятора
Блок живлення модифікації IPS-12100C-07 можна експлуатувати без АБ, тобто. працювати у режимі джерела стабілізованої напруги. При підключенні акумулятора джерело працюватиме в режимі безперебійного живлення. ББП - автоматично перемикається на роботу від акумуляторної батареї при зникненні напруги в мережі 220 В. Після відновлення напруги в мережі ББП автоматично починає заряд акумуляторної батареї, а також подає електроживлення в навантаження.

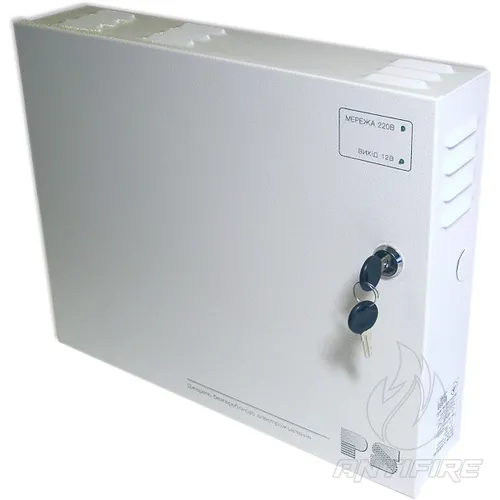

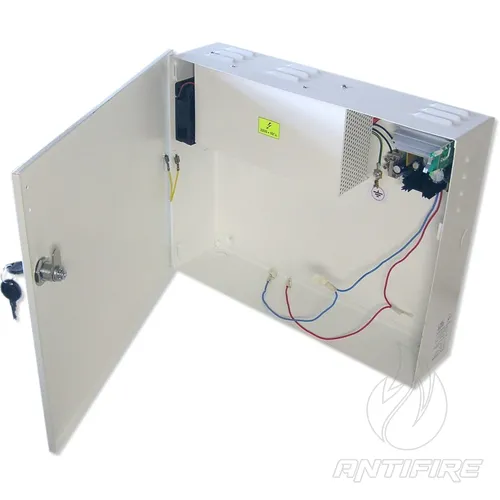

Для контролю роботи ББЖ на його передню панель виведено два індикатори:
- індикатор СЕТЬ 220 В - світиться за наявності напруги в мережі 220 В
- індикатор ВИХІД 12 В - світиться за наявності вихідної напруги (при роботі від мережі або від акумулятора)
Відмінністю варіант виконання IPS-12100B-07 від блоку IPS-12100C-07 є наявність у ньому ланцюга контролю розтину корпусу. При відкриванні передніх дверцят блок формує сигнал "Злом" . Пристрій, що комутують ланцюг видачі повідомлення, забезпечує комутацію напруг постійного і змінного струмів, значення напруг не більше 72 В, струмів не більше 200 мА, потужність, що комутується, не більше 10 Вт / 10 ВА. Варіант виконання IPS-12100C-07 повідомлення "Злом" не формує.
Обидва блоки безперебійного електроживлення IPS-12100C-07 та IPS-12100B-07 призначені для безперервної цілодобової роботи, тому всі значення параметрів вихідного струму та напруги гарантуються у всьому діапазоні напруги мережі 220 В, і не залежать від наявності або відсутності акумулятора, а також.
Комплект постачання
- Блок безперебійного електроживлення IPS-12100C-07 чи IPS-12100B-07 - 1 шт.
- Ключ для замку – 2 шт.
- Вставка плавка (мережеве введення) - 1 шт.
- Монтажний комплект – 1 шт.
- Паспорт з посібником з експлуатації - 1 екз.
високовольтний силовий транзистор,
тривале резервування,
2 АКБ,
подвійний мережевний фільтр
- Робочий діапазон напруги мережі, 176 - 253 В
- Номінальна вихідна напруга, 12 ± 1,2
- Номінальний струм навантаження, А 10
- Рід вихідного струму постійний
- Напруга пульсація (подвійна амплітуда), не більше, мВ 100
- Діапазон зміни вихідної напруги, 10,2 – 13,6
- Автоматичне відключення АБ при її розряді, 11,3±0,3
- Напруга на виході при відключенні АБ, не менше, 10,2
- Напруга в мережі при переключенні на роботу від АБ, не більше, 174
- Струм, що споживається від мережі, не більше, А 1,4
- Потужність, що споживається від мережі, не більше, ВА 300
- Ширина, мм 395
- Висота, мм 310
- Глибина, мм 95
- Напруга заряду АБ, В 13,6±0,2 В
- Струм заряду АБ, ма 2000 ± 400

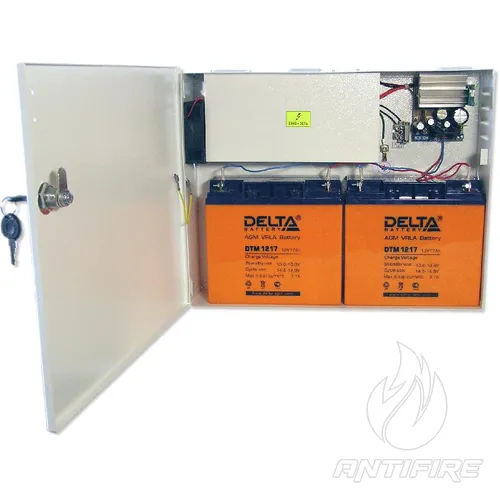

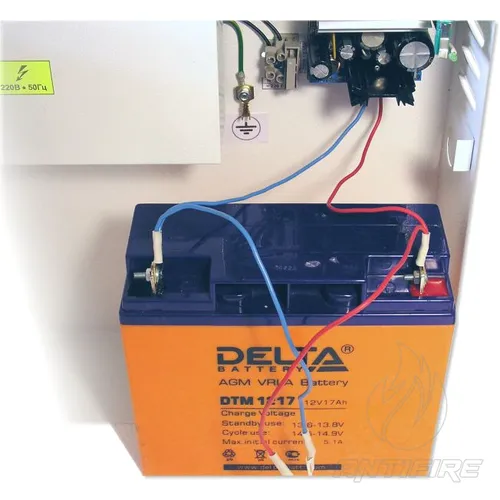

- Тип установлюваних АБ (варіант №1) 18 А/год х 12 В – 2 шт.
- Час безперервної роботи від АБ (варіант №1), щонайменше, год 2,5

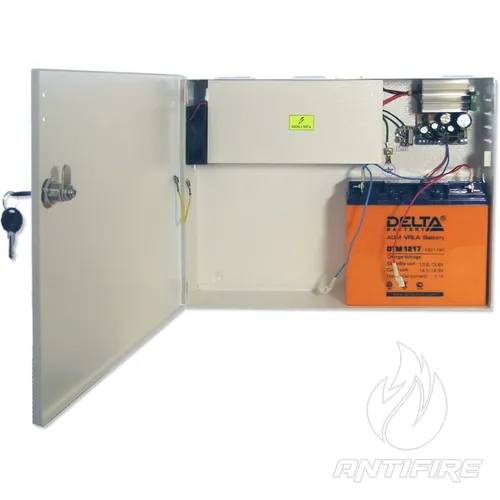

- Тип установлюваних АБ (варіант №2) 18 А/год x 12 В – 1 шт.
- Час безперервної роботи від АБ (варіант №2), щонайменше, год 1,1
- Маса, не більше, кг 5,5
- Діагностика розтину корпусу тільки в модифікації «B»
- Робочий діапазон температури, град. C +5°C ... +50°C
