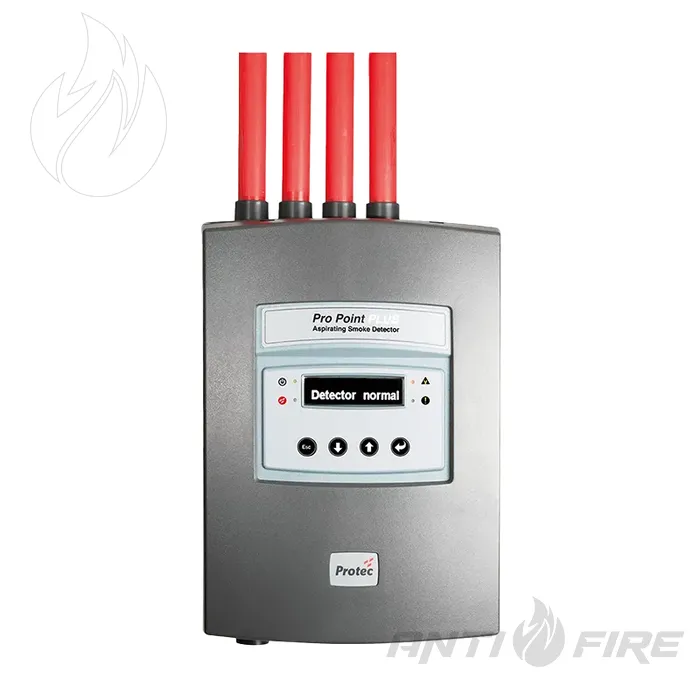

Аспіраційний димовий детектор Protec ProPoint PLUS OP4S
Опис та призначення
ProPoint PLUS OP4S - аспіраційний димовий детектор оптичного типу для раннього виявлення диму в системах пожежної сигналізації. Пристрій постійно відбирає проби повітря із захищеної зони через мережу аспіраційних труб і аналізує їх за допомогою оптичних модулів Scatter Chamber Detector.
Модель OP4S призначена для контролю кількох напрямків відбору повітря в межах одного аспіратора. Прилад може мати до чотирьох вхідних портів, що дозволяє організувати контроль до чотирьох окремо ідентифікованих зон або трубопроводів.
Такий тип виявлення доцільний на об'єктах, де важливо отримати раннє попередження про появу диму, а також у приміщеннях, де встановлення або регулярне обслуговування звичайних точкових димових сповіщувачів ускладнене.
Принцип роботи
ProPoint PLUS OP4S працює за активним принципом димового виявлення. Вбудований аспіратор втягує повітря з контрольованого простору через систему труб із отворами відбору. Далі повітря проходить через оптичні камери, де визначається наявність частинок диму.
На відміну від точкових сповіщувачів, аспіраційний детектор не очікує, поки дим самостійно досягне місця встановлення приладу. Повітря примусово доставляється до детектора, тому система може застосовуватися в зонах зі складною геометрією, високими стелями, обмеженим доступом або особливими повітряними потоками.
Функціональні можливості
- до 4 вхідних портів для підключення аспіраційних труб;
- окрема ідентифікація зони спрацювання по трубі;
- оптичне димове виявлення за технологією Scatter Chamber Detector;
- підтримка класів чутливості A, B або C відповідно до EN 54-20;
- контроль високого та низького повітряного потоку;
- вбудований алгоритм для зменшення небажаних тривог;
- OLED-дисплей для індикації та налаштування;
- програмовані вихідні контакти;
- контрольовані програмовані входи;
- журнал подій для аналізу станів і спрацювань системи.
Сфери застосування
ProPoint PLUS OP4S може використовуватися на об'єктах, де потрібне раннє димове виявлення, контроль кількох зон одним пристроєм або винесення точок відбору повітря в місця, зручні для проєктування та обслуговування.
- серверні приміщення та центри обробки даних;
- архіви, музеї та приміщення з цінними матеріалами;
- складські комплекси;
- холодильні камери та холодні склади;
- атріуми та приміщення з високими стелями;
- лікарні, аеропорти, театри, галереї;
- виробничі та технологічні зони;
- ліфтові шахти, ескалатори та траволатори;
- шафи з електротехнічним, контрольним або комунікаційним обладнанням.
Налаштування та інтеграція
Налаштування ProPoint PLUS OP4S виконується через вбудований OLED-дисплей із кнопками навігації. Через меню можна задавати параметри роботи детектора, контролювати стан системи, налаштовувати чутливість, швидкість аспіратора та пороги контролю повітряного потоку.
Пристрій може працювати як частина адресної пожежної системи Protec 6500 через шлейф Algo-Tec. Також передбачені вихідні контакти для передавання сигналів пожежної тривоги або несправності на інші системи пожежної автоматики.
Особливості проєктування системи
Трубопровідна мережа для ProPoint PLUS OP4S має проєктуватися під конкретний об'єкт. Під час розрахунку враховують площу та висоту приміщення, повітряні потоки, температурний режим, розташування обладнання, доступність обслуговування та вимоги пожежної безпеки.
Для коректної роботи аспіраційної системи важливо правильно визначити довжину труб, кількість і діаметр отворів відбору, розташування кінцевих точок та параметри повітряного потоку. У складських, холодильних і атріумних приміщеннях проєктування повинно враховувати специфіку саме такого середовища.
Переваги ProPoint PLUS OP4S
- раннє виявлення диму в контрольованій зоні;
- контроль до чотирьох окремих труб або зон;
- налаштування чутливості за класами A, B або C;
- моніторинг повітряного потоку;
- зручне налаштування через OLED-дисплей;
- можливість інтеграції з адресною пожежною системою;
- застосування у складних для стандартного димового виявлення приміщеннях.
ProPoint PLUS OP4S - професійне рішення для аспіраційного димового виявлення на об'єктах, де потрібен контроль кількох зон, рання реакція на появу диму та гнучке налаштування системи під конкретні умови експлуатації.
аспіраційні
- Модель: ProPoint PLUS OP4S
- Тип пристрою: аспіраційний димовий детектор
- Технологія виявлення: оптична, Scatter Chamber Detector
- Кількість вхідних портів: до 4
- Напруга живлення: 21-28 VDC
- Струм споживання при 24 VDC: 580 мА у черговому режимі, 620 мА у режимі тривоги
- Робоча температура, протестована за EN 54-20: від -10 °C до +55 °C
- Температура повітря, що відбирається: від -20 °C до +60 °C
- Відносна вологість: 10-93% RH, без обмерзання та конденсації
- Ступінь захисту корпусу: IP30
- Зовнішній діаметр труби: 25 мм
- Оптичний діапазон виявлення: 0,02-6,0 %obs/m
- Діапазон чутливості отворів відбору: 0,5-6,0 %obs/m
- Індикація тривоги: Pre-alarm, Fire Pre-alarm, Fire 1, Fire 2, Fire 3
- Контакт несправності: 30 VDC, до 1 А, нормально замкнений
- Програмовані виходи: 5 контактів 30 VDC, до 1 А
- Програмовані входи: 3 контрольовані входи
- Журнал подій: 24 000 записів
- Маса: 3 кг
- Габарити: 380 × 250 × 137 мм
- Стандарти та схвалення: EN 54-17, EN 54-20, AS 7240-20, UKCA, CE
