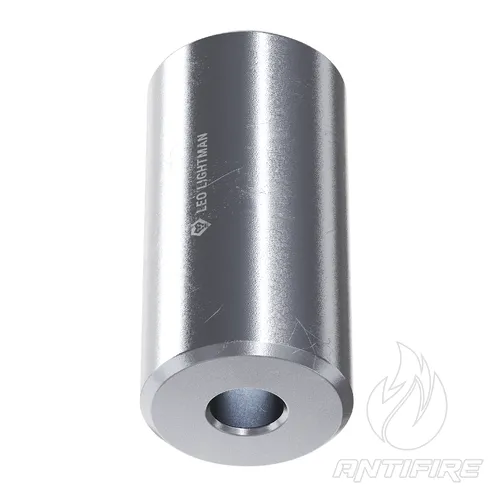

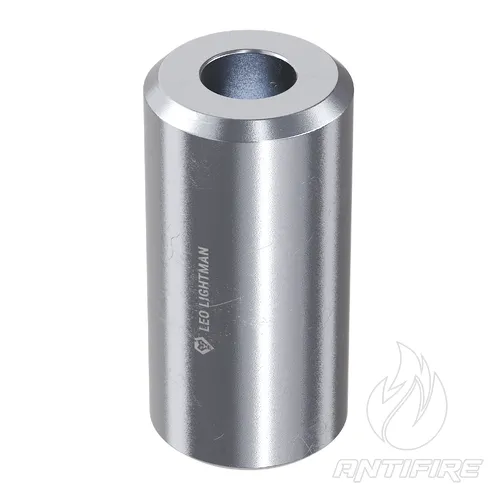

Насадка ручного монтажу - 120055, Leo Lightman

Опис та призначення

Ручна монтажна насадка (забивний бойок) серії St/gZn від бренда LEO LIGHTMAN — це професійний ударний інструмент багаторазового використання, спеціально розроблений для безпечного та ефективного занурення вертикальних стрижнів модульного заземлення діаметром 20 мм (Ø20 мм) у ґрунт методом ручного ударного впливу.

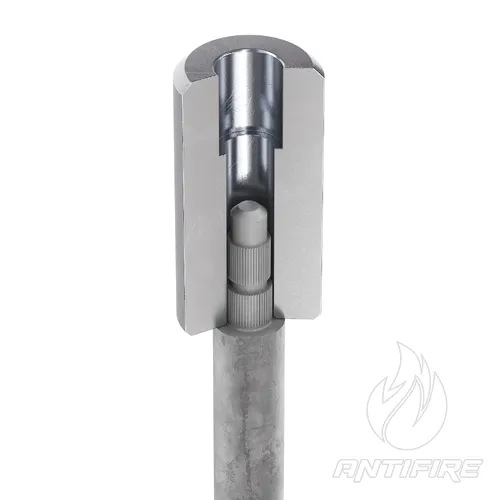

Інструмент виготовлений із високоміцної кованої сталі, яка пройшла термічне гартування для надання їй екстремальної стійкості до ударних деформацій, та покритий захисним шаром гарячого цинкування (St/gZn) для запобігання корозії при зберіганні та експлуатації в польових умовах. Конструкція насадки виконана у вигляді посиленого сталевого склянки (напрямного циліндра), яка щільно одягається на торець стрижня заземлення. Це забезпечує надійне центрування ударів важкого молота (рекомендована маса — 4–5 кг) та передачу кінетичної енергії строго вздовж осі електрода. Головне інженерне завдання насадки — унеможливити сплющення, розклепування («розорювання») торця стрижня або пошкодження його різьбової частини під час монтажу, що є критично важливим для подальшого нарощування системи та використання сполучних муфт.

Сфера застосування та інженерна роль

• Професійне ручне заглиблення модульних заземлювачів Ø20 мм на об'єктах, де використання механізованого електроінструмента (перфораторів/вібромолотів) є економічно недоцільним або неможливим (відсутність електромережі, роботи в обмеженому просторі).
• Монтаж контурів захисного заземлення та систем блискавкозахисту приватних будинків, дачних ділянок, невеликих комерційних споруд та ліній зв'язку.
• Захист різьбових з'єднань модульних стрижнів від пошкоджень, що гарантує легке накручування наступних модулів та сполучних муфт без необхідності додаткового механічного оброблення торців на об'єкті.

Головні інженерні та експлуатаційні переваги

• Захист різьби та геометрії електрода: Завдяки щільній посадці бойка, енергія удару молота рівномірно розподіляється по тілу стрижня. Різьба залишається цілою і готовою до накручування сполучної муфти одразу після занурення в землю.
• Багаторазова міцність (Heavy Duty): Використання сталі підвищеної міцності дозволяє інструменту витримувати тисячі ударів молота масою 4–5 кг без зміни внутрішнього діаметра чи появи тріщин на ударній поверхні.
• Надійне цинкове покриття (St/gZn): Гарячеоцинкований шар забезпечує довговічність інструмента при роботі у вологому ґрунті, запобігаючи «прикипанню» до торця стрижня та корозії металу.
• Безпека та ергономіка монтажу: Насадка мінімізує «відбій» молота в руки монтажника та унеможливлює зісковзування ударної частини на бічну поверхню стрижня, роблячи процес забивання значно безпечнішим і ефективнішим.

Технологічні рекомендації з монтажу

Для забезпечення тривалого терміну служби заземлювачів важливо не пошкодити їхню структуру під час монтажу. Використання насадки 120055 є обов'язковим елементом технологічної карти монтажу контуру заземлення ручним способом.

1. Підготовка місця монтажу: Стрижень заземлення Ø20 мм встановлюється вертикально в підготовлене заглиблення (приямок) у ґрунті.
2. Встановлення бойка: На верхній торець (різьбову частину) стрижня акуратно надівається насадка 120055 до повного контакту з металом. Важливо: переконайтеся, що насадка сидить рівно, без перекосів, щоб удар припадав строго по центральній осі.
3. Ударний вплив: По верхній ударній площадці бойка наносяться рівномірні удари молотом чи кувалдою масою 4–5 кг. Не рекомендується використовувати інструменти важчої ваги, оскільки це може призвести до деформації торця самого бойка.
4. Нарощування: Після занурення стрижня на глибину (коли верхній край підходить до рівня землі), насадку знімають, накручують наступну сполучну муфту, вкручують новий модуль заземлення і процес повторюють. Після завершення робіт насадку очищають від ґрунту та оглядають на наявність деформацій.
