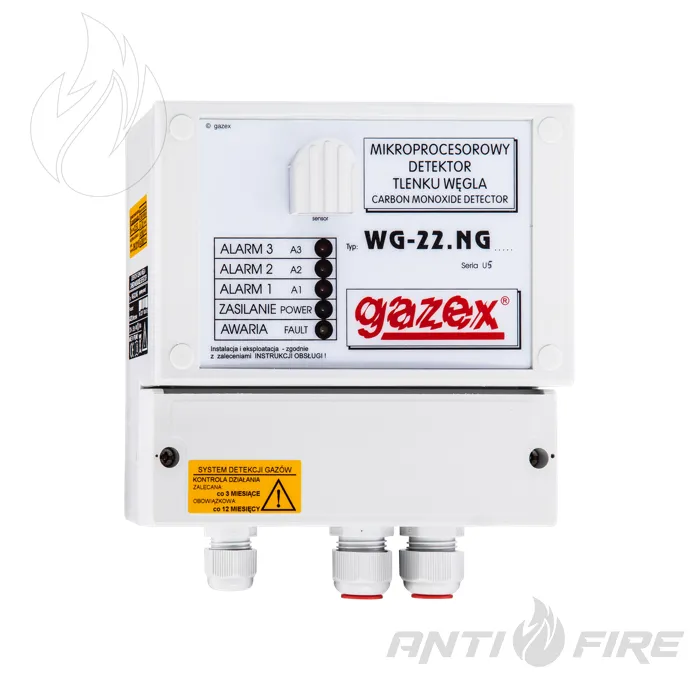

WG-22.NGA Детектор окису вуглецю (CO) GAZEX
запитом
Опис та призначення
WG-22.NGA — мікропроцесорний детектор чадного газу (CO), призначений для контролю концентрації чадного газу в повітрі та керування підключеними системами вентиляції й оповіщення. Модифікація WG-22.NGA відрізняється живленням 12 В DC, що робить її зручною для інтеграції в низьковольтні системи на об’єктах із підвищеними вимогами до безперервного моніторингу CO.
Детектор може застосовуватися в закритих гаражах, підземних паркінгах, котельнях, технічних і допоміжних приміщеннях, де існує ризик накопичення чадного газу. Прилад безперервно відстежує рівень CO в повітрі та при досягненні заданих порогів активує сигнал тривоги і керуючі виходи для зовнішніх виконавчих пристроїв.
Функціональні можливості
- можливість побудови системи контролю CO на базі живлення 12 В DC;
- поетапну реакцію системи завдяки трьом порогам тривоги A1 / A2 / A3;
- підключення зовнішніх сирен, табло та інших пристроїв через релейні виходи і Alarm 12V;
- стабільну роботу в умовах змінної температури завдяки температурній компенсації;
- спрощене сервісне обслуговування завдяки змінному інтелектуальному сенсорному модулю.
WG-22.NGA виконує дифузійне циклічне вимірювання концентрації чадного газу. Стандартні пороги спрацювання серії дозволяють організувати логіку керування вентиляцією і оповіщенням залежно від рівня небезпеки: від попереджувального реагування до запуску зовнішніх виконавчих пристроїв.
Особливості виконання
Прилад оснащений напівпровідниковим сенсором у змінному модулі, релейними виходами ALARM1, ALARM2, ALARM3, AWARIA та виходом Alarm 12V. Для версії WG-22.NGA передбачене живлення в діапазоні 7,5–16 В, що дозволяє використовувати модель у відповідних системах автоматики та безпеки.
Монтаж і експлуатація
Для коректної роботи детектор рекомендовано монтувати у вертикальному положенні, на стіні або опорі, в місці з вільною циркуляцією повітря. Конструкція серії передбачає обслуговування через демонтаж лише сенсорного модуля, без потреби знімати весь прилад, що спрощує сервіс і скорочує витрати на технічне обслуговування.
WG-22.NGA не призначений для використання у вибухонебезпечних зонах. Це детектор звичайного виконання для контрольованих приміщень без Ex-вимог.
- Тип приладу: мікропроцесорний детектор чадного газу CO
- Модель: WG-22.NGA
- Виявлюваний газ: чадний газ (CO)
- Діапазон вимірювання: 20–1000 ppm
- Тип сенсора: напівпровідниковий, у змінному інтелектуальному модулі
- Пороги спрацювання: A1 ≈ 20 ppm; A2 = 100 ppm; A3 > 250 ppm
- Метод вимірювання: дифузійний, циклічний
- Час реакції: близько 20 с при примусовому потоці, близько 90 с у дифузійному режимі
- Живлення: 12 В DC
- Діапазон живлення: 7,5–16 В
- Споживання струму: до 170 мА при 12 В без напругового виходу
- Виходи: ALARM1, ALARM2, ALARM3, AWARIA, Alarm 12V
- Вихід Alarm 12V: 8,5–12 В; для версії ...A — Uживлення мінус 2 В; max 1 A
- Робоча температура: від -10°C до +45°C
- Ступінь захисту: IP43
- Габарити: 190 × 165 × 96 мм
- Вага: близько 0,6 кг
