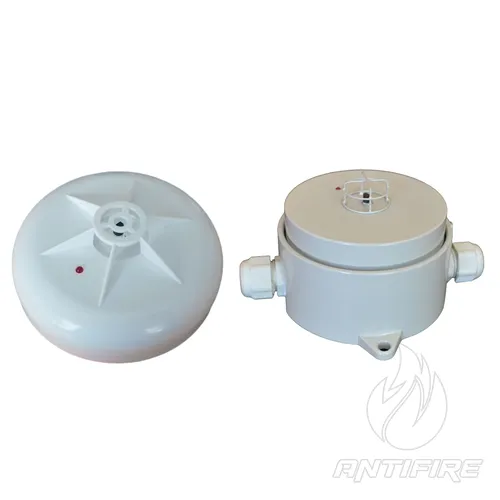

Сповіщувач пожежний тепловий Меридіан СПТ-АМВ
Опис та призначення
Відповідність стандартам і вимогам:
| Сповіщувач | Стандарти |
|---|---|
| СПТ-1А, СПТ-АВ, СПТ-АМ, СПТ-АМВ | ДСТУ 2EN254-5:2003 |
| СПТ-АМТ та СПТ-АМВТ | Спеціальне високотемпературне виконання |
| СПТ-1АВ, СПТ-АМВ, СПТ-АМВТ | ДСТУ EN 60079-0:2017; |
| ДСТУ EN 60079-11:2016; | |
| "Технічний регламент обладнання та захисних систем, призначених для використання у потенційно вибухонебезпечних середовищах", затверджений постановою КМУ від 28 грудня 2016 р. № 1055 | |
| Мають маркування вибухозахисту: | |
| – «II 2G Ex ib IIB T5 Gb» (для СПТ-АМВТ) | |
| – «II 2G Ex ib IIB T4 Gb» (для СПТ-1АВ, СПТ-АМВ) |
Варіанти виконання:
Сповіщувачі виготовляються у різних виконаннях: у металевому або пластиковому корпусі, у звичайному або вибухозахищеному виконанні. Їхні назви та позначення наведені в таблиці:
| Найменування | Позначення | Корпус |
|---|---|---|
| СПТ-1А | ФРДІ.425219.014 | Пластик |
| СПТ-1АВ | ФРДІ.425219.014-01 | Пластик |
| СПТ-АМ | ФРДІ.425219.012 | Метал |
| СПТ-АМВ | ФРДІ.425219.012-01 | Метал |
| СПТ-АМТ | ФРДІ.425212.004 | Метал |
| СПТ-АМВТ | ФРДІ.425212.004-01 | Метал |
Примітка: У таблиці використовуються такі позначення:
С – сповіщувач, П – пожежний, Т – тепловий, В – вибухозахищений.
У графі "Корпус" вказано матеріал корпусу: П – пластик, М – метал.
Сповіщувачі СПТ-АМТ (АМВТ)
Випускаються з виносним термоелектричним перетворювачем (термопарою) типу ТХА 2088 або іншого типу (хромель-алюмелевий, типу К).
Це сповіщувачі спеціального високотемпературного виконання зі статичною температурою спрацювання від 150 °C до 600 °C.
Температура спрацювання вказується при замовленні.
Комплектація та ступені захисту:
| Найменування сповіщувача | Монтажна база або ізолятор ІКЗ | Ступінь захисту |
|---|---|---|
| СПТ-1А | розетка КПСМ.301319.003 | IP30 |
| корпус ФРДІ.301461.001 | IP32 | |
| ІКЗ-Р ФРДІ.425412.002-02 | IP30 | |
| ІКЗ-К ФРДІ.425412.002-04 | IP32 | |
| СПТ-1АВ | розетка КПСМ.301319.003 | IP30 |
| корпус ФРДІ.301461.001 | IP32 | |
| ІКЗ-РВ ФРДІ.425412.002-03 | IP30 | |
| ІКЗ-КВ ФРДІ.425412.002-05 | IP32 | |
| СПТ-АМ | – | IP55 |
| ІКЗ-М ФРДІ.425412.004 | – | |
| СПТ-АМВ | – | IP55 |
| ІКЗ-МВ ФРДІ.425412.004-01 | – | |
| СПТ-АМТ | – | IP55 |
| СПТ-АМВТ | – | IP55 |
Ступінь захисту СПТ-АМТ, СПТ-АМВТ відповідає IP55 за ГОСТ 14254-96.
Комплектація приклади:
-
СПТ-1АВ з ІКЗ-КВ
-
СПТ-АМВ
-
СПТ-АМВ з ІКЗ-МВ
-
СПТ-АМВТ
| Параметр | Значення |
|---|---|
| Підключення до адресного шлейфу | 2-дротове |
| Індикація режиму | Світлодіод |
| Режими індикації | "Черговий"; "Пожежа" |
| Ступінь захисту оболонки | IP30, IP32, IP55 |
| Температурна чутливість (за замовчуванням) | клас A1 (54–65 °C) |
| Програмований діапазон спрацювання | A1, A1R, A1S (54–65 °C), A2, A2R, A2S (54–70 °C), B, BR, BS (69–85 °C), C, CR, CS (84–100 °C) |
| Живлення | 12 В |
| Тип живлення | Імпульсне, від ШС |
| Джерело живлення | Прилад ПУ-А1ПТ |
| Споживана потужність у черговому режимі | 0,0012 Вт |
| Струм при спрацюванні | 15 мА |
| Інерційність | 10 с |
| Макс. кількість в одному ШС | 63 шт. |
| Пило-захист | 1,3–0,05 мм |
| Напрацювання на відмову | 70 000 годин |
| Термін служби | не менше 8 років |
Габарити:
-

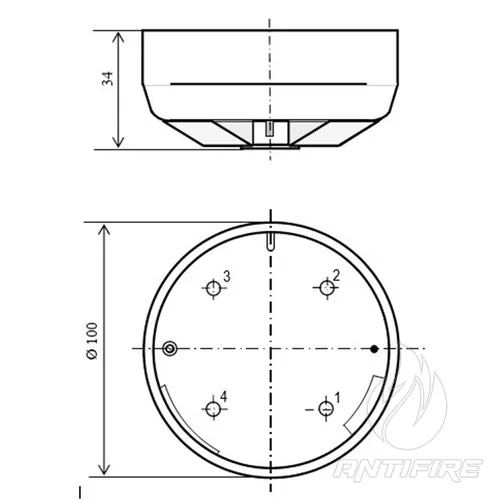

ІПТ-А, ІПТ-АВ: Ø100×34 мм (включаючи базу); вага 64 г
-
ІПТ-АМ, ІПТ-АМВ: 132×155×79 мм; вага 610 г
-
ІПТ-АМТ, ІПТ-АМВТ (без термопари): 132×155×64 мм; вага 700 г
Умови експлуатації:
| Тип сповіщувача | Температура експлуатації |
|---|---|
| ІПТ-А, ІПТ-АВ | від –10 °C до +95 °C |
| ІПТ-АМ, ІПТ-АМВ | від –30 °C до +110 °C |
| ІПТ-АМТ, ІПТ-АМВТ | від –30 °C до +55 °C |
Вологість для всіх типів: до 93% при 40 °C
Вібрація: частота 10–150 Гц, прискорення – 10 м/с² (1g)
Сумісність:
-
В адресному режимі сповіщувачі працюють у складі системи "Фотон-А" (ФРДІ.425629.013, ТУ У 31.6-14312996-038:2006)
-
У безадресному режимі – у відповідних шлейфах із живленням 12 ± 2 В. Спрацювання фіксується при підвищенні струму до 15 ± 2 мА.
-
Режим (адресний/безадресний) визначається автоматично залежно від типу шлейфу сигналізації.
Вибухозахист:
Сповіщувачі ІПТ-1АВ, ІПТ-АМВ, ІПТ-АМВТ відповідають ДСТУ EN 60079-0:2017, ДСТУ EN 60079-11:2016 і Технічному регламенту (постанова КМУ №1055 від 28.12.2016).
Маркування:
– «II 2G Ex ib IIB T5 Gb» – для ІПТ-АМВТ
– «II 2G Ex ib IIB T4 Gb» – для ІПТ-1АВ, ІПТ-АМВ
Для підключення вибухозахищених сповіщувачів необхідно використовувати блок іскрозахисту БІЗ (ФРДІ.436531.001) з маркуванням:
– «II (2)G [Ex ib Gb] IIB»
– параметри: Uо = 15,8 В; Iо = 100 мА; Ро = 0,4 Вт; Lо = 1 мГн; Cо = 1 мкФ
