Сповіщувач пожежний полум'я вибухозахищений Меридіан СПП-АМВ
запитом
Опис та призначення
Сповіщувачі призначені для цілодобової безперервної роботи у складі систем пожежної сигналізації та відповідають вимогам ДСТУ 2EN254-10:2004 і ТУ У 231.6-35119462-020:2008.

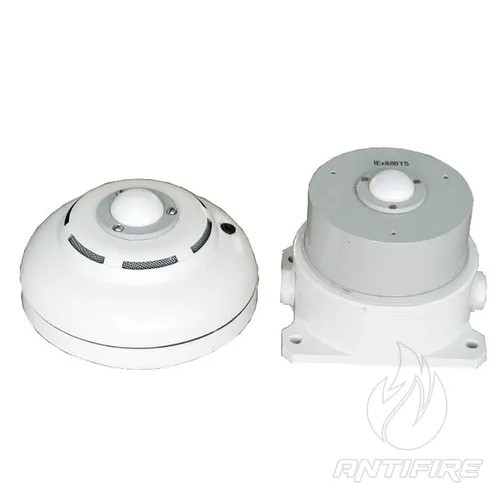

Сповіщувачі випускаються у різних виконаннях: у металевому або пластиковому корпусі, у звичайному або вибухозахищеному варіанті. Їх найменування та позначення наведені в таблиці 1.
Таблиця 1. Найменування і виконання:
| Найменування | Позначення | Корпус |
|---|---|---|

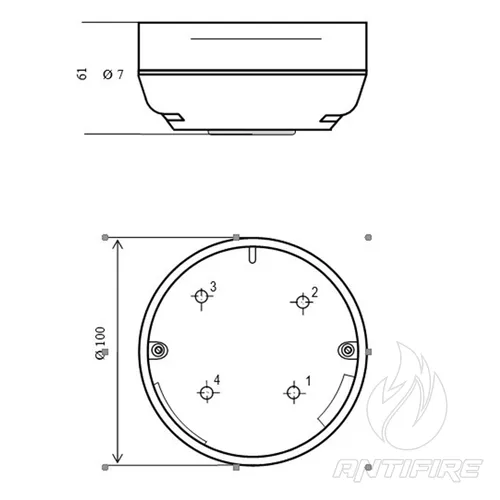

| Сповіщувач СПП-А | ФРДІ.425241.008 | П (пластик) |
| Сповіщувач СПП-АВ | ФРДІ.425241.008-01 | П (пластик) |

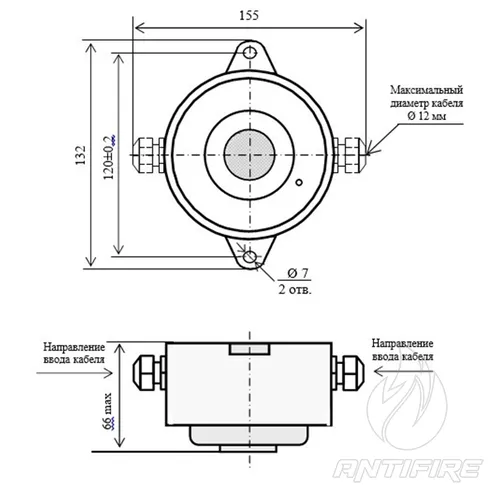

| Сповіщувач СПП-АМ | ФРДІ.425241.009 | М (метал) |
| Сповіщувач СПП-АМВ | ФРДІ.425241.009-01 | М (метал) |
Примітка – У таблиці 1 у найменуваннях сповіщувачів використовуються наступні позначення:
С – сповіщувач, П – пожежний, П – полум’я, В2 – вибухозахищений.
У графі «Корпус» вказано матеріал корпусу: П – пластмасовий, М – металевий.
За потреби сповіщувачі можуть постачатися разом з ізоляторами короткого замикання ІКЗ, призначеними для відключення ділянок адресних шлейфів сигналізації з пониженим опором ізоляції.
Комплектація та ступінь захисту:
| Найменування сповіщувача | Найменування та позначення монтажної бази або ізолятора ІКЗ | Ступінь захисту |
|---|---|---|
| СПП-А | розетка КПСМ.301319.003 | IP30 |
| корпус ФРДІ.301461.001 | IP32 | |
| ІКЗ-Р ФРДІ.425412.002-02 | IP30 | |
| ІКЗ-К ФРДІ.425412.002-04 | IP32 | |
| СПП-АВ | розетка КПСМ.301319.003 | IP30 |
| корпус ФРДІ.301461.001 | IP32 | |
| ІКЗ-РВ ФРДІ.425412.002-03 | IP30 | |
| ІКЗ-КВ ФРДІ.425412.002-05 | IP32 | |
| СПП-АМ | – | IP55 |
| ІКЗ-М ФРДІ.425412.004 | – | |
| СПП-АМВ | – | IP55 |
| ІКЗ-МВ ФРДІ.425412.004-01 | – |
Для комплектації сповіщувачів необхідно вказувати:
СПП-(тип сповіщувача) з розеткою (тип розетки)
Приклад 1: СПП-АВ з ІКЗ-КВ
Приклад 2: СПП-АМВ
Умови експлуатації сповіщувачів:
-
температура повітря:
-
від мінус 10 °C до плюс 55 °C – для сповіщувачів ІПП-А (АВ);
-
від мінус 30 °C до плюс 55 °C – для ІПП-АМ (АМВ);
-
-
відносна вологість: до 93% при температурі +40 °C;
-
вібраційні навантаження: у діапазоні від 10 до 150 Гц з амплітудою прискорення – 10 м/с² (1 g).
Живлення сповіщувачів і передача інформації відбувається по двопровідному шлейфу сигналізації.
Режими роботи:
-
В адресному режимі сповіщувачі призначені для роботи у складі системи адресної пожежної сигналізації “Фотон-А” ФРДІ.425629.013, виготовленої за ТУ У 31.6-14312996-038:2006.
-
В безадресному режимі – для безадресних шлейфів пожежної сигналізації з живленням (12 ± 2) В. Реєстрація сигналу про пожежу відбувається при збільшенні струму споживання до (15 ± 2) мА.
Режим (адресний/безадресний) визначається автоматично, залежно від типу підключеного шлейфу.
Вибухозахищені сповіщувачі:
ІПП-АВ, ІПП-АМВ відповідають вимогам ГОСТ 22782.0-81, ГОСТ 22782.5-79 і мають маркування вибухозахисту:
“IExibIIBT5 У КОМПЛЕКТІ З БІЗ”
Можуть застосовуватись у вибухонебезпечних зонах всередині та поза приміщеннями, згідно з розділом 42 ДНАОП 0.00-1.32-01 «Правила улаштування електроустановок. Електрообладнання спеціальних установок» та іншими нормативами.
Ці сповіщувачі є виробами спеціального призначення.
