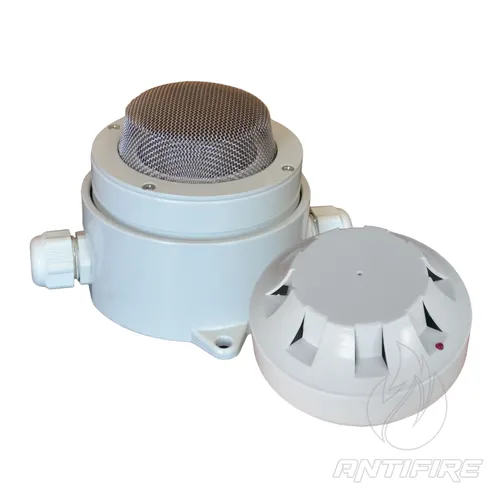

Сповіщувач димовий вибухозахищений Меридіан ИПД-АМВ

Опис та призначення

Оповісники призначені для цілодобової безперервної роботи в складі систем пожежної сигналізації та відповідають вимогам ДСТУ EN 54-7:2004 і ТУ У 231.6-35119462-022:2008.

Варіанти виконання:

Оповісники виготовляються у різних виконаннях: у металевому або пластиковому корпусі, звичайного або вибухозахищеного виконання. Їх найменування та позначення наведено в таблиці:

Примітка: У таблиці в найменуванні оповісників використані такі позначення: С – сповіщувач, П – пожежний, Д – димовий, В – вибухозахищений. У графі «Корпус» зазначено матеріал корпусу: П – пластиковий, М – металевий.

При необхідності оповісники можуть постачатися разом з ізоляторами короткого замикання ІКЗ (надалі – ізолятори ІКЗ), призначеними для відключення ділянок адресних шлейфів сигналізації з пониженим опором ізоляції.

Варіанти комплектації оповісників та їх ступені захисту

Для комплектації оповісників необхідно вказувати: СПД-(тип оповісника) з розеткою (тип розетки)
Приклад 1: СПД-АВ з ІКЗ-КВ ФРДІ.425412.002-05
Приклад 2: СПД-АМВ

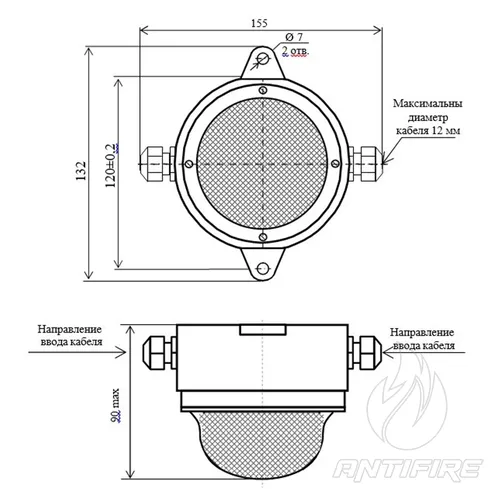

Габаритні розміри:

• СПД-А, СПД-АВ: Ø 100 х 45 мм (з урахуванням висоти бази), вага 90 г

• СПД-АМ, СПД-АМВ: 132 × 155 × 90 мм, вага 710 г

Умови експлуатації:

• Для СПД-А, СПД-АВ: температура від -10 °С до +55 °С, вологість до 93% при +40 °С

• Для СПД-АМВ: температура від -30 °С до +70 °С, вологість до 93% при +55 °С

• Вплив вібрацій: частоти від 10 до 150 Гц з амплітудою прискорення – 10 м/с² (1g)

Режими роботи:

• Адресний режим: для роботи у складі системи адресної пожежної сигналізації «Фотон-А» ФРДІ.425629.013 згідно ТУ У 31.6-14312996-038:2006.

• Безадресний режим: для роботи у безадресних шлейфах із живленням оповісників (12 ± 2) В і реєстрацією сигналу про пожежу при збільшенні споживаного струму до (15 ± 2) мА.

• Режим встановлюється автоматично залежно від типу шлейфу, до якого підключено оповісник.

Вибухозахист:

Вибухозахищені оповісники СПД-АВ, СПД-АМВ відповідають вимогам:

• ДСТУ EN 60079-0:2017

• ДСТУ EN 60079-11:2016

• Технічному регламенту обладнання та захисних систем, призначених для використання у потенційно вибухонебезпечних середовищах (затверджено постановою КМУ від 28.12.2016 №1055)
  Мають маркування вибухозахисту: II 2G Ex ib IIB T5 Gb.

Оповісники можуть застосовуватись у вибухонебезпечних зонах всередині та поза приміщеннями відповідно до розділу 4 НПАОП 40.1-1.32-01 «Правила влаштування електроустановок. Електрообладнання спеціальних установок» та інших чинних норм.

Підключення вибухозахищених оповісників:

Має здійснюватися через блок іскрозахисту БІЗ ФРДІ.436531.001, який має маркування II (2)G [Ex ib Gb] IIB і іскробезпечні кола рівня вибухозахисту «ib» з параметрами:

• Uo = 15,8 В

• Io = 100 мА

• Po = 0,4 Вт

• Lo = 1 мГн

• Co = 1 мкФ
