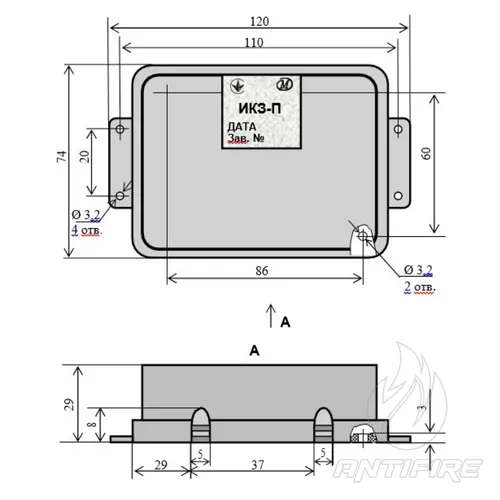

Изолятор КЗ-П Меридиан в пластмассовом корпусе
Описание и назначение
1. Назначение и применение
Изоляторы короткого замыкания (ИКЗ) предназначены для:
-
отключения участков адресных шлейфов сигнализации с пониженным сопротивлением изоляции;
-
автоматического подключения этих участков при восстановлении сопротивления изоляции.
Изоляторы обеспечивают круглосуточную непрерывную работу в составе систем пожарной сигнализации и соответствуют требованиям:
-
ДСТУ EN 54-17:2009
-
ТУ У 31.6-35119462-052:2008
2. Конструктивное исполнение
Изоляторы выпускаются в различных исполнениях:
По материалу корпуса:
-
П — пластмассовый
-
М — металлический
По типу исполнения:
-
обычное
-
взрывозащищённое
3. Наименования и технические характеристики
| № | Наименование | Обозначение | Степень защиты | Материал корпуса |
|---|---|---|---|---|
| 1 | Изолятор ИКЗ-П | ФРДИ.425412.002 | IP20 | Пластмассовый |
| 2 | Изолятор ИКЗ-ПВ | ФРДИ.425412.002-01 | IP20 | Пластмассовый |
| 3 | Изолятор ИКЗ-Р | ФРДИ.425412.002-02 | * | — |
| 4 | Изолятор ИКЗ-РВ | ФРДИ.425412.002-03 | * | — |
| 5 | Изолятор ИКЗ-М | ФРДИ.425412.004 | IP55 | Металлический |
| 6 | Изолятор ИКЗ-МВ | ФРДИ.425412.004-01 | IP55 | Металлический |
Примечание:
Обозначение «ИКЗ» означает:
-
И — изолятор
-
КЗ — короткого замыкания
-
В — взрывобезопасный
В графе «Корпус» указан материал корпуса:
-
П — пластмассовый
-
М — металлический
4. Особенности монтажа
Изолятор ИКЗ-Р / ИКЗ-РВ:
-
Устанавливается в розетку КПСМ.301319.003, обеспечивающую степень защиты IP30 для извещателя в пластиковом корпусе.
-
Или в корпус ФРДИ.301461.001, обеспечивающий степень защиты IP32.

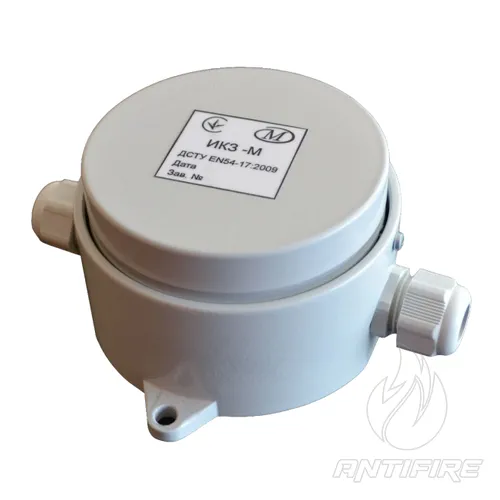

Изолятор ИКЗ-М / ИКЗ-МВ:
-
При снятии крышки в изолятор может быть установлен блок извещателя:
-
ИПД-АМ, ИПТ-АМ, ИПП-АМ — в корпусе со степенью защиты IP55 (для ИКЗ-М).
-
ИПД-АМВ, ИПТ-АМВ, ИПП-АМВ — для ИКЗ-МВ.
-
