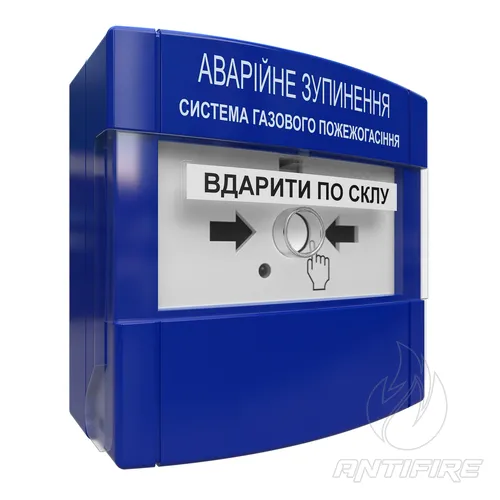

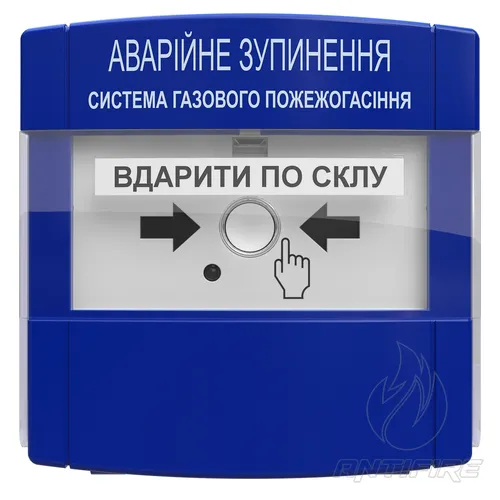

Устройство аварийной остановки пожаротушения Tiras ПАЗ "Тирас" Ex искробезопасный

Описание и назначение

ПАЗ “Тирас” Ex - это ручное устройство аварийной остановки систем пожаротушения, предназначенное для остановки процесса тушения (газового, порошкового, аэрозольного и прочего) оператором в случае опасной ситуации или ошибочного срабатывания системы.

Изделие разработано украинским производителем TIRAS Technologies и сертифицировано в соответствии с ДСТУ EN 54-11 и ДСТУ EN 12094-3.

Устройство предназначено для работы во взрывоопасных зонах и имеет взрывозащищенное выполнение Ex, позволяющее использовать его в искробезопасных электрических цепях вместе с модулями барьерной искрозащиты МБИ-2 или МБИ-2 (24V).

Назначение и условия эксплуатации

• Используется в противопожарных системах автоматического пожаротушения

  для ручного прекращения подачи огнетушащего вещества.

• Предназначен для круглосуточной непрерывной работы в закрытых помещениях

  с контролируемыми климатическими условиями.

• Рабочий температурный диапазон: от -10 °C до +55 °C.

• Устанавливается на стене в зоне быстрого доступа оператора.

• Подключается к искробезопасным кругам сертифицированного оборудования,

  размещается вне взрывоопасной зоны.

Взрывозащита

ПАЗ “Тирас” Ex соответствует требованиям ДСТУ EN 60079-0 и ДСТУ EN 60079-11

и имеет маркировку взрывозащиты:

• II 2G Ex ib IIC T5 Gb - для применения с модулем МБИ-2 II (2)G [Ex ib Gb] IIC;

• II 2G Ex ib IIB T4 Gb - для применения с модулем МБИ-2 (24V) II (2)G [Ex ib Gb] IIB.

Обеспечение взрывозащиты достигается:

• подключение только к искробезопасным кругам;

• отсутствием собственных индуктивных и емкостных элементов;

• выполнение корпуса с маркировкой Ex.

Строительство и принцип действия

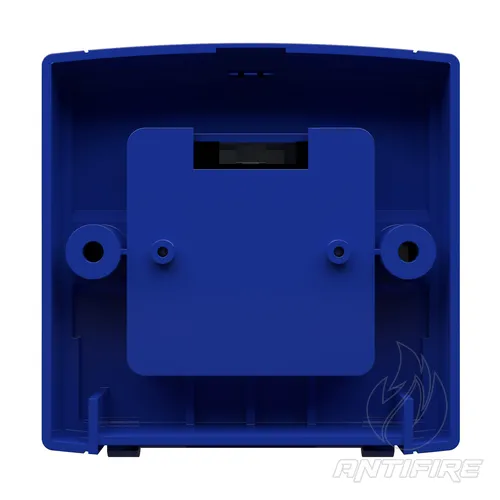

Устройство состоит из корпуса с встроенным микропереключателем и светодиодом для индикации состояния.

При нажатии кнопки под прозрачной предохранительной крышкой контакты извещателя размыкаются или запираются (в зависимости от схемы подключения), и формируется сигнал «Аварийная остановка пожаротушения».

Светодиод мигает с периодом 1 раз в 4 ± 2 с в дежурном режиме и постоянно светится в состоянии срабатывания.

Возвращение устройства в исходное состояние осуществляется с помощью входящего в комплект ключа.

Монтаж и обслуживание

• Монтируется на вертикальную поверхность (стена).

• Подключение производится через винтовые клеммы согласно схеме в паспорте.

• Рекомендуемое сечение проводов - 0,28 - 1,0 мм².

• Один раз в год проводится проверка работоспособности согласно ДСТУ-Н CEN/TS 54-14.

• При осмотре проверяют:

  целостность корпуса, маркировка взрывозащиты, состояние изоляции.

Эксплуатация устройства с поврежденным корпусом или проводами запрещена.

Соответствие и сертификация

ПАЗ “Тирас” Ex отвечает требованиям:

• ДСТУ EN 54-11, ДСТУ EN 12094-3 - ручные извещатели и устройства управления пожаротушением;

• ДСТУ EN 60079-0, ДСТУ EN 60079-11 - взрывозащищенное оборудование.

В соответствии с техническими регламентами Украины:

• по электромагнитной совместимости оборудования;

• по ограничению использования опасных веществ;

• из оборудования и защитных систем для взрывоопасных сред.

Сертификат экспертизы типа № СЦ 17.0200 Xиздан ООО «СЕРТИС-ЦЕНТР», сертификат соответствия - Государственным центром сертификации ГСЧС Украины.

Система управления качеством производства сертифицирована по ДСТУ ISO 9001:2015.
