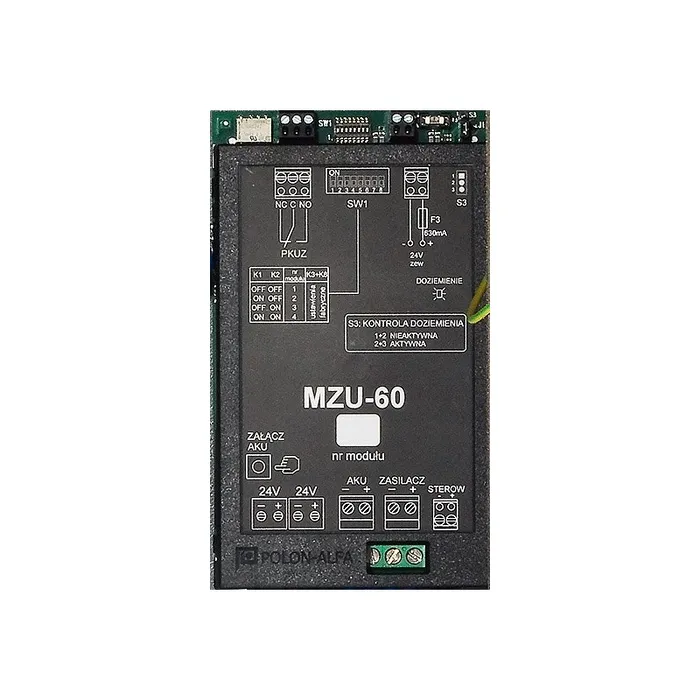

Универсальный модуль питания Polon Alfa MZU-60
Описание и назначение
MZU-60 — универсальный модуль питания, предназначенный для подключения и зарядки резервных аккумуляторов в приемно-контрольных приборах UCS 6000. Модуль обеспечивает буферную работу батарей, контроль состояния питания системы и передачу информации о неисправностях на панель управления.
Основное питание системы осуществляется от сети 230 В / 50 Гц, а в случае его исчезновения система автоматически переходит на резервное питание от аккумуляторов 24 В. Модуль выполняет зарядку батарей, поддерживает их в буферном режиме и контролирует их состояние во время работы системы.
Зарядное устройство, интегрированное в модуль MZU-60, обеспечивает зарядку аккумуляторов током около 2,1 А, а буферное напряжение составляет примерно 27,3 В. Система постоянно контролирует состояние батарей и зарядного устройства, а в случае возникновения неисправностей формирует сигнал через реле PKUZ.
При работе от аккумуляторов модуль контролирует уровень напряжения: при снижении примерно до 22 В активируется предупреждающий сигнал, а при 21 В происходит автоматическое отключение модулей, питающихся от MZU-60, для защиты АКБ от глубокого разряда.
В составе одного приемно-контрольного прибора может устанавливаться до четырех модулей MZU-60, что обеспечивает суммарный ток питания до 64 А.
- основное питание системы: 230 В / 50 Гц
- резервное питание: аккумуляторы 24 В
- возможные конфигурации батарей: 2×12 В, 4×12 В, 6×12 В или 8×12 В
- рекомендуемая емкость аккумуляторов: 7,2–9 А·ч
- ток зарядки батарей: около 2,1 А
- буферное напряжение зарядки: 27,3 В
- выход питания для внешних устройств: до 0,5 А
- защита выхода: предохранитель 630 мА
- максимальное количество модулей в системе: 4
- суммарный ток питания: до 64 А
