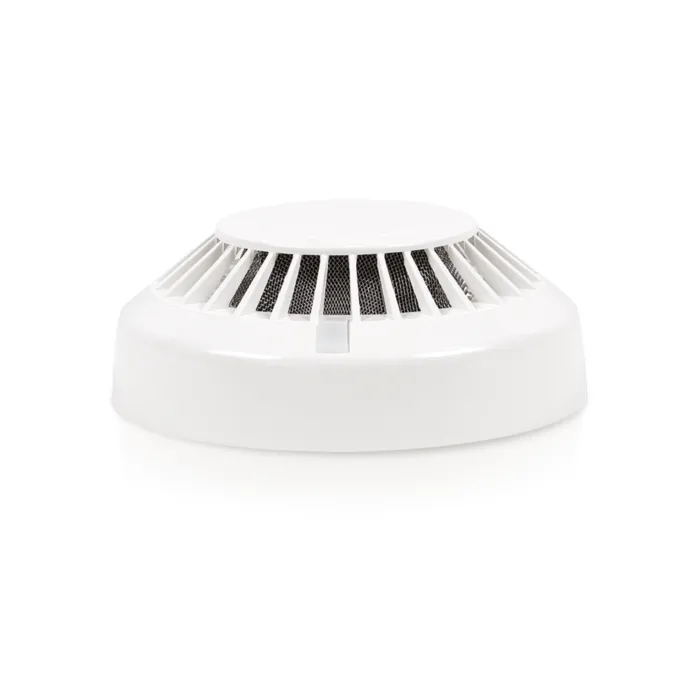

Оптический дымовой извещатель Polon Alfa DOR-4043
Описание и назначение
DOR-4043 — это процессорный оптический детектор дыма, предназначенный для обнаружения видимого дыма на ранней стадии возгорания, когда материал начинает тлеть. Обнаружение происходит до появления открытого пламени и заметного повышения температуры.
Детектор имеет систему автоматической компенсации чувствительности. Это позволяет ему сохранять стабильную работу даже при накоплении пыли в камере, а также при изменении давления воздуха или появлении конденсата.
DOR-4043 может работать только в адресных линиях (кольцах) систем пожарной сигнализации POLON 4100 и POLON 4200.
Детектор работает по принципу Тиндаля — измерения инфракрасного (IR) излучения, рассеянного частицами дыма.
Оптический модуль состоит из электролюминесцентного диода, излучающего инфракрасный свет, и фотодиода, принимающего рассеянное излучение.
Модуль защищен лабиринтной системой, которая уменьшает влияние внешнего света и прямого света от излучателя. Когда частицы дыма попадают в зону оптического модуля, инфракрасное излучение рассеивается, и его часть достигает фотодиода, который формирует сигнал тревоги.
Детектор оснащен схемами самокомпенсации, поддерживающими постоянную чувствительность в процессе загрязнения камеры. После превышения установленного уровня загрязнения формируется сигнал неисправности, указывающий на необходимость технического обслуживания и очистки.
Оптическая камера является сменной — ее можно очищать или заменять.
Встроенный микропроцессор с соответствующим программным обеспечением анализирует сигналы, связанные с развитием пожара.
Детектор передает в адресную линию информацию о:
- собственном адресе;
- типе;
- режиме тревоги;
- режиме работы;
- режиме обслуживания;
- внутренних неисправностях;
- активации изолятора короткого замыкания.
Индикация состояний осуществляется двухцветным светодиодом: красное мигание — режим «Пожар»; желтое мигание — неисправность, сервисная тревога или срабатывание изолятора.
Детектор имеет три программируемых уровня чувствительности:
- нормальный;
- повышенный;
- пониженный.
Программирование адреса выполняется автоматически с уровня приемно-контрольного прибора, сохранение — в энергонезависимой памяти.
Устройство оснащено внутренним изолятором короткого замыкания.
Устанавливается в неадресные базы G-40.
Возможно подключение дополнительного оптического индикатора WZ-31.
дымовые
- Рабочее напряжение: 16,5–24 В
- Максимальный ток в дежурном режиме: ≤ 150 мкА
- Количество программируемых уровней чувствительности: 3
- Обнаружение тестовых очагов пожара: TF2–TF5
- Программирование адреса — с уровня приемно-контрольного прибора
- Рабочий температурный диапазон: от –25°C до +55°C
- Габариты (с базой): Ø115 × 54 мм
- Масса: 0,2 кг
