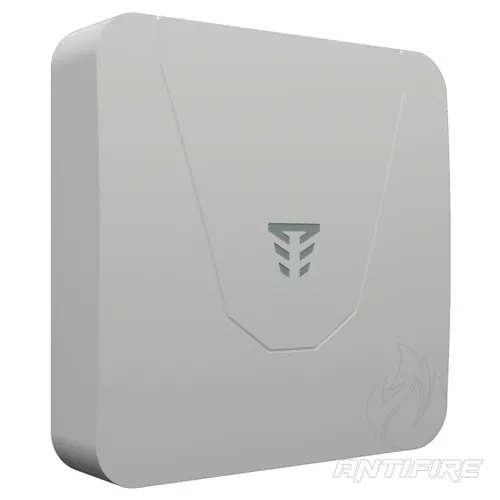

Модуль расширения Tiras AM-MULTI мультифункциональный адресный на 2 входа и 2 выхода

Описание и назначение

AM-MULTI - адресный мультифункциональный модуль с изолятором короткого замыкания предназначен для увеличения количества физических входов и выходов в адресных системах пожарной сигнализации (СПСА), построенных на базе приборов приемно-контрольных пожарных Tiras PRIME A и Tiras PRIME A mini.

Модуль отвечает требованиям ДСТУ EN 54-18 и ДСТУ EN 54-17.

Особенности

Модуль AM-MULTI предназначен для:

• подключение неадресных извещателей, извещателей,
  внешних датчиков (конечные выключатели, датчики положения клапанов и т.п.);

• управление внешними устройствами (сиренами, указателями, электроприводами);

• увеличение количества входов и выходов в системах СПСА;

• обеспечение контроля линий подключенных устройств;

• передача информации между адресным интерфейсом и ППКП.

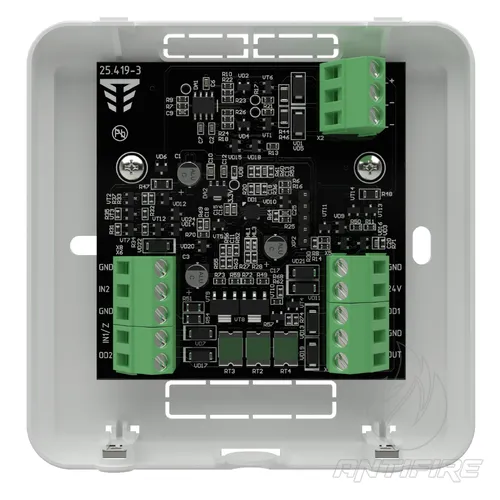

Модуль имеет следующие каналы ввода-вывода:

• 1 параметрический вход IN1/Z с возможностью работы в режиме «Пожарная зона»;

• 1 универсальный параметрический вход IN2;

• 2 транзисторных выхода OD1, OD2 типа «открытый сток» с защитой;

• 1 выход OUT с контролем линии или без контроля (может использоваться для оповещения);

• вход питания 24 V для подключения внешнего блока питания (при подключении мощных нагрузок).

Модуль оснащена светодиодными индикаторами:

• HL1 (красный) – индикация тревоги или неисправности;

• HL3 (зеленый) – индикация очередного режима и процесса регистрации в системе.

Благодаря встроенному изолятору короткого замыкания (ИКЗ)
обеспечивается бесперебойная работа системы даже при повреждениях в линии связи.

Условия эксплуатации

• Модуль AM-MULTI предназначен для круглосуточной непрерывной работы в помещениях с регулируемыми климатическими условиями.
• Диапазон рабочих температур - от -10 °C до +55 °C, относительная влажность - до 93 % при +25 °C.
• Корпус изготовлен из негорючего пластика, класс защиты оболочки - IP30.
• Установка осуществляется на стене или внутри монтажного бокса.

Соответствие и сертификация

• Соответствует техническим регламентам Украины:
  - по электромагнитной совместимости оборудования;
  - ограничение использования опасных веществ в электрическом и электронном оборудовании.

• Сертифицирован Государственным центром сертификации ГСЧС Украины по стандартам серии ДСТУ EN 54.

• Система управления качеством производства ООО «Тирас-12» сертифицирована на соответствие ДСТУ ISO 9001:2015.

• Гарантийный срок эксплуатации – 36 месяцев с даты продажи.
