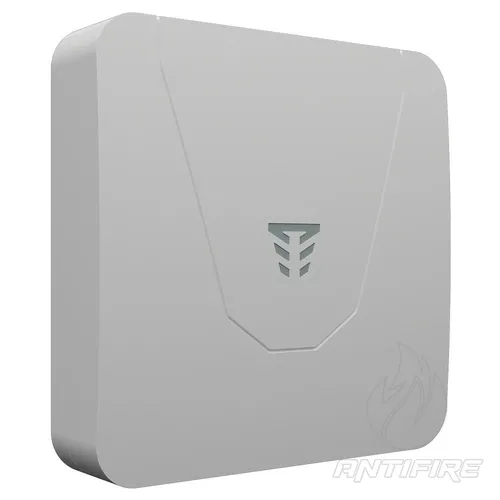

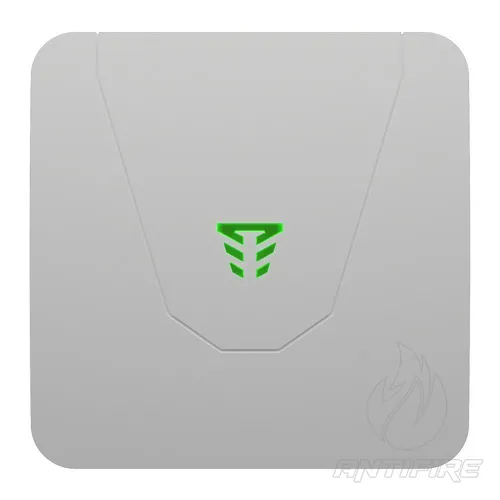

Модуль расширения Tiras МРЛ-2.1 box релейный выносной на 2 выхода
Описание и назначение
МРЛ-2.1 BOX - модуль расширения выходов - это устройство ввода-вывода, предназначенное для увеличения количества внешних релейных выходов или повышения тока коммутации встроенных реле в системах пожарной сигнализации, пожаротушения и оповещения.
Управление модулем осуществляется через выходы типа «открытый коллектор» (транзисторный ключ) или встроенные реле приборов.
Устройство совместимо с приборами серий «Tiras PRIME», «Тирас-П», ПУиЗ «Тирас-1», ППКП «Тирас-А», ППКП «Tiras PRIME A»5, а также приборами, имеющими релейные выходы или выходы типа «открытый коллектор».
Соответствует требованиям серии ДСТУ EN 54.
Особенности
- МРЛ-2.1 BOX применяется для управления внешними устройствами (например, системами оповещения, вентиляции, дымоудаления, сигнализации) в составе пожарных систем.
- Устройство предназначено для круглосуточной непрерывной работы в помещениях с регулируемыми климатическими условиями, при температуре от -5°C до +40°C и относительной влажности воздуха не более 93%.

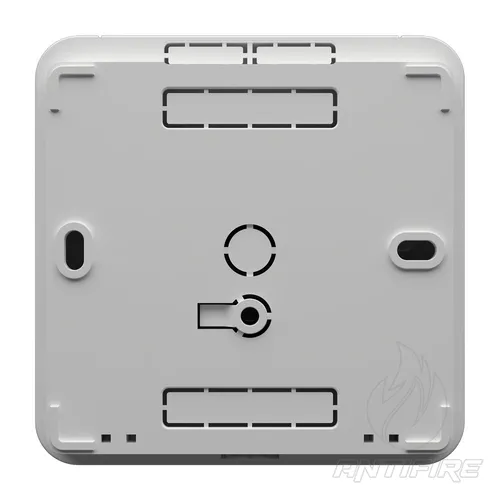

- Монтаж - настенный, корпус имеет два крепежных отверстия.
- Подключение осуществляется к выходам «открытый коллектор» или релейных выходов устройств.
Максимальная длина кабеля подключения - 150 м (для кабеля 0,22 мм²).

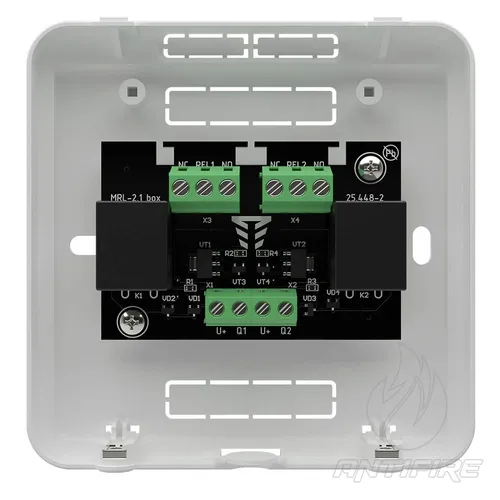

Клеммы устройства:
-
U+ - питание реле;
-
Q1, Q2 - входы для подключения выходов типа «открытый коллектор» или общей земле;
-
REL1, REL2 - общие контакты реле;
-
NC – нормально замкнутый контакт;
-
NO - нормально разомкнутый контакт.
Соответствие и сертификация
МРЛ-2.1 BOX отвечает требованиям обязательных технических регламентов Украины:
-
по электромагнитной совместимости оборудования;
-
по ограничению использования опасных веществ в электрическом и электронном оборудовании;
-
низковольтного электрического оборудования.
Сертификат соответствия стандартам ДСТУ EN 54 выдан
Государственным центром сертификации ГСЧС Украины.
Система управления качеством ООО «Тирас-12» сертифицирована по ДСТУ ISO 9001:2015.
Гарантийный срок эксплуатации – 36 месяцев с даты продажи.
12
- Выходы: 2 релейных выхода с опрокидывающимся контактом, 5А/230В (AC). 5А/24В (DC)
- Масса: 150 г
- Степень защиты корпуса: IP30
- Диапазон рабочих температур: От -10°C до +40°C
- Совместимость: со всеми приборами. имеющие релейные выходы или выходы "Открытый коллектор"
- Напряжение питания: 12/24 В
- Ток потребления модуля: 60 мА
- Ток коммутации: 5 А
- Напряжение коммутации: 24/240 В
- Рабочее напряжение (напряжение срабатывания реле): 12 В
