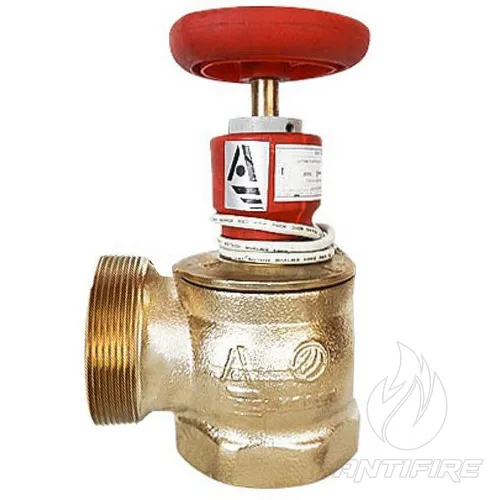

Кран пожарный с датчиком Ду 50 угловой

Описание и назначение

Кран пожарный с датчиком положения крана (ДППК) Ду 50 лат. угл. 90 °С (вн.-род.) предназначен для установки в систему внутреннего противопожарного водопровода зданий, на оборудовании пожарного автотранспорта и мотопомпа. Установленный на кране датчик положения пожарного крана предназначен для подачи сигнала об открытии крана для включения пожарных насосов и/или вывода сигнала на пульт системы пожарной сигнализации. Входит в состав пожарного кран-комплекта рядом с напорными пожарными рукавами и ручным стволом. Кран имеет внутреннюю и наружную резьбу 50-го диаметра. Входное отверстие с внутренней резьбой, выходное из наружной. После установки исходное соединение должно занимать горизонтальное положение. Для соединения крана с напорным пожарным рукавом вам понадобится муфтовая головка пожарная ГМ 50. Необходимо просто накрутить пожарную гайку на выходное отверстие крана, у которого наружная резьба. После чего вы сможете подсоединять напорные пожарные рукава или любое другое пожарное оборудование для стыковки пожарных гайок 50-го диаметра. В большинстве случаев 50-е пожарные краны соединяют рукава Д-51 как кранового, так и технического типа. Кран изготовлен из латуни. Его масса: 1300 г.

Датчик положения крана ДППК конструктивно состоит из:

Упорное кольцо;
Корпус;
Микропереключатель;
Шестигранный кронштейн.
Установка ДППК производится на крышку, в таком положении шпиндель клапана не мешает его включению и выключению. Работа датчика производится при напряжении питания 12-24В.

Для подключения ДППК применяется трехжильный кабель с параметрами, соответствующими значению микропереключателя. При этом следует знать, что при открывании крана провод может смещаться на 35 мм по вертикали.
