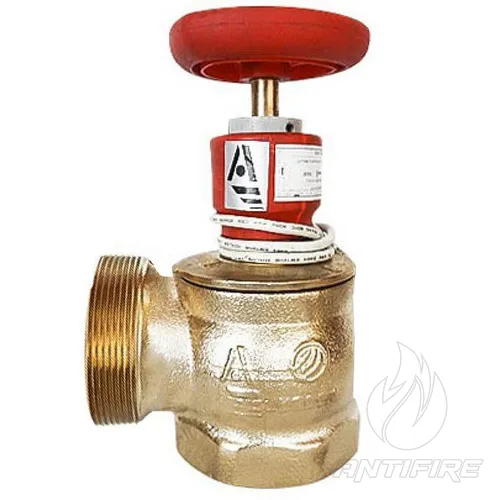

Кран пожарный с датчиком Ду 25 угловой
Описание и назначение
Кран пожарный с датчиком положения крана (ДППК) Ду 25 лат. угл. 90 °С (вн.-род.) предназначен для установки в систему внутреннего противопожарного водопровода зданий, на оборудовании пожарного автотранспорта и мотопомпа. Установленный на кране датчик положения пожарного крана предназначен для подачи сигнала об открытии крана для включения пожарных насосов и/или вывода сигнала на пульт системы пожарной сигнализации. Входит в состав пожарного кран-комплекта рядом с напорными пожарными рукавами и ручным стволом. Кран имеет внутреннюю и наружную резьбу 25-го диаметра. Входное отверстие с внутренней резьбой, выходное из наружной. После установки исходное соединение должно занимать горизонтальное положение. Для соединения крана с напорным пожарным рукавом вам понадобится муфтовая головка пожарная ГМ 25. Необходимо просто накрутить пожарную гайку на выходное отверстие крана, у которого наружная резьба. После чего вы сможете подсоединять напорные пожарные рукава или любое другое пожарное оборудование для стыковки пожарных гайок 25-го диаметра. Кран изготовлен из латуни. Датчик положения крана ДППК конструктивно состоит из:
Упорное кольцо;
Корпус;
Микропереключатель;
Шестигранный кронштейн.
Установка ДППК производится на крышку, в таком положении шпиндель клапана не мешает его включению и выключению. Работа датчика производится при напряжении питания 12-24В. Для подключения ДППК применяется трехжильный кабель с параметрами, соответствующими значению микропереключателя. При этом следует знать, что при открывании крана провод может смещаться на 35 мм по вертикали.
- Максимальная рабочая температура (°C) +70°С
- Условный проход, Ду (Dn) 25
- Выполнение угловой 90°
- Вес (кг) 0,400
- Гарантийный срок (мес) 18
- Материал изделия латунь
