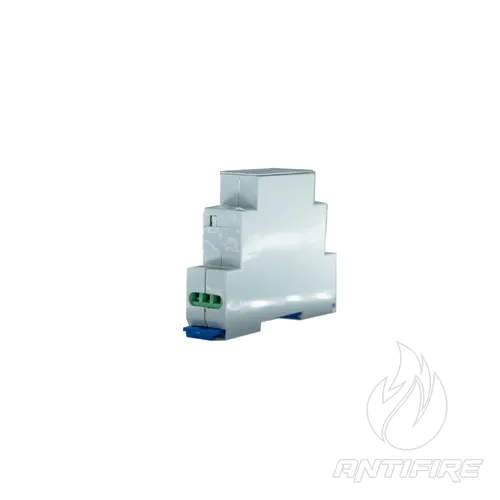

Ключ постоянного тока Варта КПТ-24-2

В наличии

Код: 006226

Бренд: Варта

К сравнению Убрать Сравнить 0

В избранное Убрать

0 отзывов

2 838 ₴

Оптовая цена - узнать

Пригласить на тендер

В кредит или частями

Купить в 1 клик

Монтаж

Нужна помощь
с выбором?

+38 (050) 744 33 66

Онлайн Консультация

Доставка

Доставка операторами "Новая почта", "Meest". Отправка по Украине. Курьер по Киеву. Самовывоз.

Оплата

Безналичный расчет с НДС и без, Наличные, Карточка, Рассрочка и оплата частями

Гарантия

Официальная гарантия от производителя: 12 месяцев. Возврат или обмен в течение 14 дней

Описание

Характеристики

Видеообзор

Инструкции

Отзывы

Описание и назначение

Ключ постоянного тока КПТ-24-2 – это надежный силовой ключ для коммутации нагрузки постоянного тока до 2 А при напряжении 24 В с полным контролем состояния нагрузки и диагностикой неисправностей. Предназначен для работы в составе адресных систем автоматизации с возможностью дистанционного управления.

Преимущества:

Высокий ток коммутации – до 2 А при напряжении 20-30 В постоянного тока
Полный контроль нагрузки – определение нормы, обрыва, КЗ и отсутствия питания
Экономное потребление – не более 7 мА в выключенном состоянии, 45 мА во включенном (без нагрузки)
Интеллектуальная диагностика – передача состояния через изменение сопротивления (4,7 кОм – норма, >250 кОм – неисправность)
Дистанционное управление – возможность вынесения до 100 м от БВВ-А
Компактность – корпус для установки на DIN-рейку
Наглядная индикация – два светодиода для контроля состояния ключа и нагрузки

Система диагностики:

Норма – сопротивление 4,7 кОм ±5%, нагрузка 12-470 Ом
Обрыв – сопротивление нагрузки более 560 Ом, сигнал >250 кОм
Короткое замыкание – сопротивление нагрузки менее 9,5 Ом, сигнал >250 кОм
Отсутствие питания – автоматическое определение и сигнализация

Индикация состояния:

"КЛ. ВКЛ." (зеленый) – подтверждение подачи напряжения на нагрузку
"НЕИСПРАВ." (желтый) – сигнализация о неисправности нагрузки или отсутствии питания

Режимы работы: Ключ работает по простой логике: подача управляющего напряжения (15-30 В) на вход "БВВ-А +Вх/Вых" включает нагрузку, уменьшение напряжения ниже 7 В – выключает. Состояние нагрузки постоянно контролируется и передается через изменение эквивалентного сопротивления.

Совместимость:

Работает с блоком ввода-вывода адресным БВВ-А производства ТДВ "СКБ ЭЛЕКТРОНМАШ"
Занимает один канал ввода/вывода БВВ-А
Сохраняет полный контроль нагрузки при расширении нагрузочной способности

Область применения:

Системы пожарной автоматики (управление клапанами, вентиляторами)
Промышленная автоматизация (управление исполнительными механизмами)
Системы безопасности и контроля доступа
Автоматизация зданий (освещение, вентиляция постоянного тока)
Телекоммуникационное оборудование

Особенности монтажа:

Возможность вынесения в отдельный шкаф на расстояние до 100 м от БВВ-А
Минимальное сечение линии связи – 0,35 мм²
Необходим стабилизированный источник питания 20-30 В, 3 А на один ключ

Ключ соответствует требованиям безопасности и предназначен для круглосуточной работы в составе систем автоматизации.

КПТ-24-2 – экономичное решение для расширения возможностей адресных систем управления нагрузкой постоянного тока.

Бренд:

Варта

Тип устройства:

доп. устройства

Напряжение питания: 20-30 В постоянного тока
Максимальный ток нагрузки: 2 А
Потребление (выключен): не более 7 мА
Потребление (включен, без нагрузки): не более 45 мА при 28,5 В
Напряжение включения: не более 15 В на входе БВВ-А
Напряжение выключения: не менее 7 В на входе БВВ-А
Сопротивление контроля (норма): 4,7 кОм ±5%
Сопротивление контроля (неисправность): не менее 250 кОм
Диапазон нагрузки (норма): 12-470 Ом
КЗ нагрузки: не более 9,5 Ом
Обрыв нагрузки: не менее 560 Ом
Номинальный ток источника питания: 3 А на один ключ
Монтаж: на стандартную DIN-рейку
