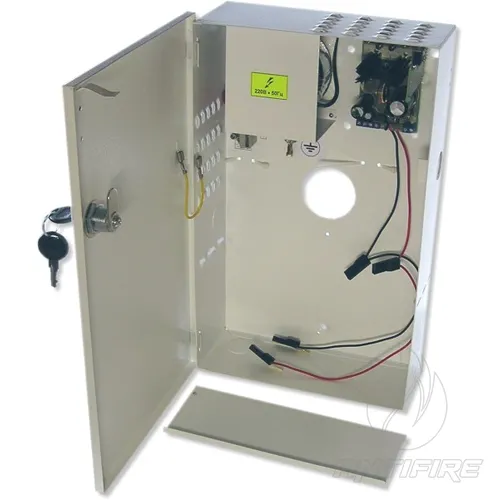

Источник бесперебойного питания IPS-1215С-03
Описание и назначение

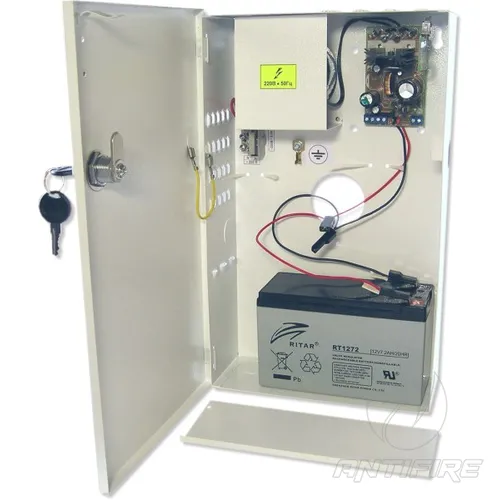

Источники бесперебойного электропитания IPS-1215C-03 и IPS-1215B-03 ТУ У 22891034.001-2000 (далее ИБП) предназначены для электропитания стабилизированным напряжением постоянного тока систем охранной и пожарной сигнализации, видеонаблюдения и контроля доступа. Увеличение времени резервирования достигается за счет установки в эти ИБП одной АБ емкостью 18 А/ч или двух батарей 7 А/ч.
Эти источники построены на основе понижающего трансформатора, гарантирующего высокую устойчивость ИБП к сетевым помехам. Стабилизация выходного напряжения выполнена с помощью импульсного стабилизатора, позволяющего получить высокий КПД, низкий нагрев и широкий сетевой диапазон.
ИБП модификации IPS-1215C-03 оборудован следующими защитами:
- от превышения потребляемого тока от сети 220 В - предохранитель с плавкой вставкой на ток 0,5 А
- от превышения нагрузочного тока - электронная схема с ограничением тока на уровне не более 2,5 А (максимальный выходной ток)
- от превышения тока заряда АБ - электронная схема с ограничением тока на уровне не более 1,4 А (ток КЗ в цепи заряда АБ)
- отключение АБ от нагрузки при ее разряде до напряжения (11,3 ± 0,3)
- самовосстанавливаемый предохранитель в цепи заряда/разряда аккумулятора

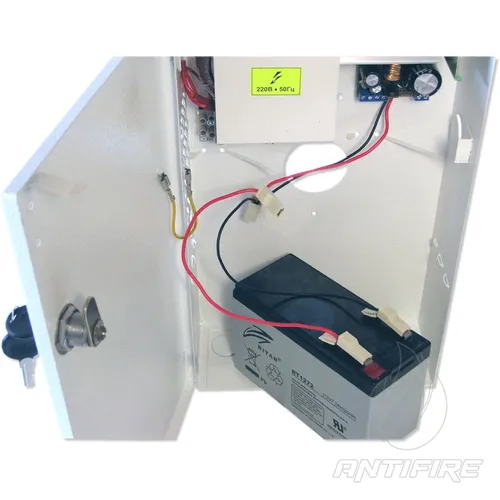

ИБП типа IPS-1215C-03 может эксплуатироваться как без АБ – режим источника стабилизированного напряжения, так и с установленными аккумуляторами – режим источника бесперебойного электропитания. Источник IPS-1215C-03 автоматически переключается на работу от аккумулятора при исчезновении напряжения в сети 220 В. После восстановления напряжения источник автоматически начинает заряд разряженной аккумуляторной батареи.

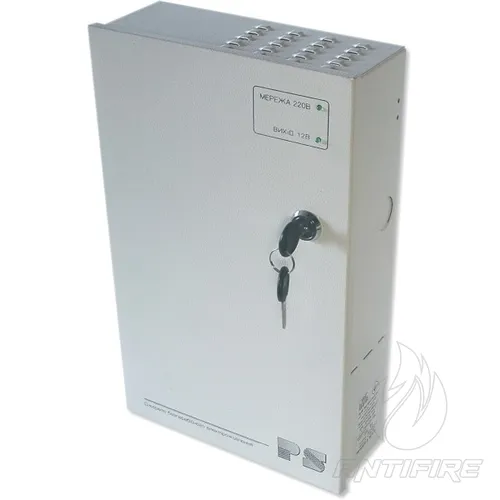

ИБП обеспечивает световую индикацию следующих режимов работы на передней панели:
- при наличии напряжения в сети 220 В светится индикатор СЕТЬ 220 В
- при наличии выходного напряжения - светящийся индикатор ВЫХОД 12 В
Отличием модификации IPS-1215B-03 от ИБП IPS-1215C-03 является наличие в ней контакта контроля раскрытия корпуса. При открывании передней дверцы источник IPS-1215B-03 выдается сигнал "Взлом". Устройство, коммутирующее цепь выдачи сообщения, обеспечивает коммутацию напряжений постоянного и переменного токов, значение напряжений не более 72 В, токов не более 200 мА, коммутируемая мощность не более 10 Вт/10 ВА. Выполнение IPS-1215C-03 сообщения "Взлом" не формирует.
Источники питания IPS-1215C-03 и IPS-1215B-03 предназначены для непрерывной круглосуточной работы.
Назначение параметров выходного тока и напряжения гарантируется во всем диапазоне сетевого напряжения 220 В, независимо от наличия или отсутствия аккумулятора, а также от степени его заряда.
Комплект поставки
- Источник бесперебойного электропитания IPS-1215C-03 или IPS-1215B-03 – 1 шт.
- Ключ для замка – 2 шт.
- Вставка плавка (сетевой ввод) - 1 шт.

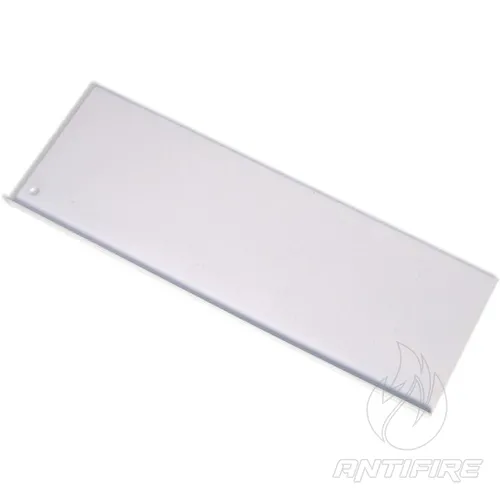

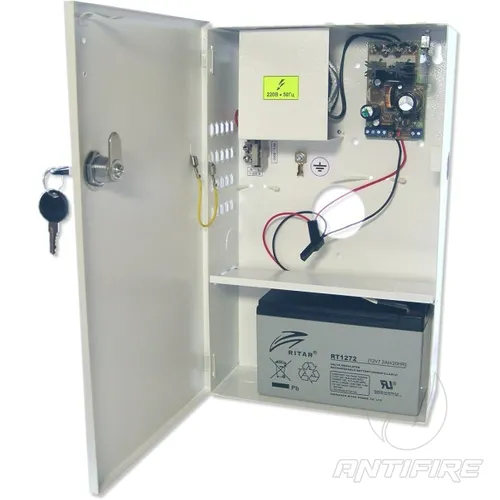

- Полка для установки двух АБ емкостью 7 А/час – 1 шт.
- Монтажный комплект – 1 шт.
- Паспорт с руководством по эксплуатации - 1 экз.
длительное резервирование,
1 АКБ
- Рабочий диапазон напряжения сети, 176 - 253 В
- Номинальное выходное напряжение, 12 ± 1,2
- Номинальный ток нагрузки, А 1,5
- Род выходного тока постоянный
- Напряжение пульсация (двойная амплитуда), не более, мВ 50
- Диапазон изменения выходного напряжения, 10,2 - 13,6
- Автоматическое отключение АБ при ее разряде, 11,3±0,3
- Напряжение на выходе при отключении АБ, не менее 10,2
- Напряжение в сети при переключении на работу от АБ, не более 174
- Ток, потребляемый от сети, не более, А 0,4
- Мощность, потребляемая от сети, не больше, ВА 60
- Ширина, мм 205
- Высота, мм 340
- Глубина, мм 85
- Напряжение заряда АБ, В 13,6±0,2 В
- Зарядный ток АВ, мА 720±140

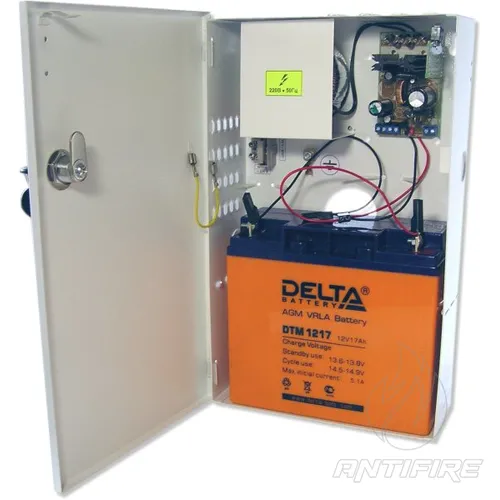

- Тип устанавливаемых АБ (вариант №1) 18 А/ч х 12 В – 1 шт.
- Время непрерывной работы от АБ (вариант №1), по меньшей мере, ч. 6,4

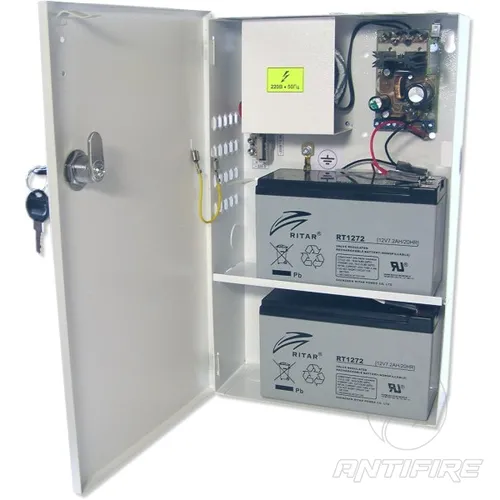

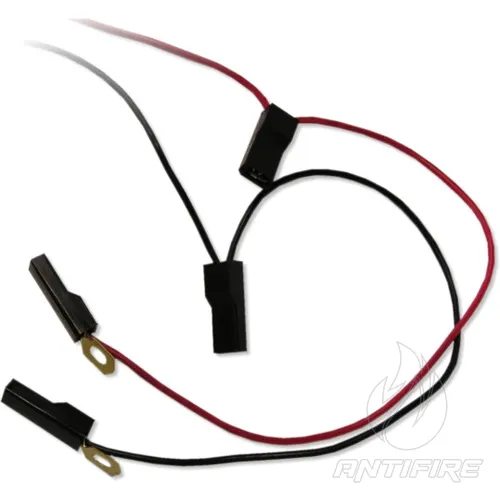

- Тип устанавливаемых АБ (вариант №2) 7 А/ч х 12 В – 2 шт.
- Время непрерывной работы от АБ (вариант №2), по меньшей мере, ч. 5
- Масса, не больше, кг 3,1
- Диагностика вскрытия корпуса только в модификации «B»
- Рабочий диапазон температуры, град.
