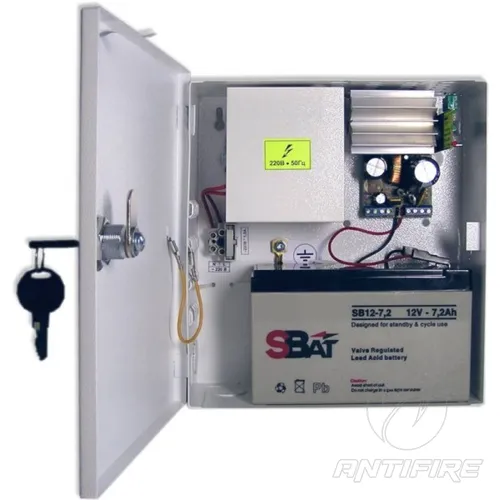

Источник бесперебойного питания PPS-1220-00
Описание и назначение
Источник бесперебойного электропитания PPS-1220-00 ТУ У 22891034.001-2000 (далее ИБП) предназначен для электропитания стабилизированным напряжением постоянного тока потребителей, в т.ч. систем безопасности и охранной сигнализации, видеонаблюдения и контроля доступа, а также заряда аккумуляторных батарей (АБ).
ИБП тип PPS-1220-00 оборудован следующими защитами входных и выходных цепей:
- от превышения потребляемого тока от сети 220 В - предохранитель с плавкой вставкой на ток 1,0 А
- оборудована защитой от превышения тока нагрузки в виде электронной схемы с ограничением тока на уровне не более 3,3 А (максимальный выходной ток)
- обеспечивает защиту от превышения тока заряда АБ в виде электронной схемы с ограничением тока на уровне не более 1,4 А (ток КЗ в цепи заряда АБ)
- отключение разряженной АБ от нагрузки при понижении напряжения на ней до (11,3 ± 0,3)
- самовосстанавливаемый предохранитель в цепи заряда/разряда аккумулятора

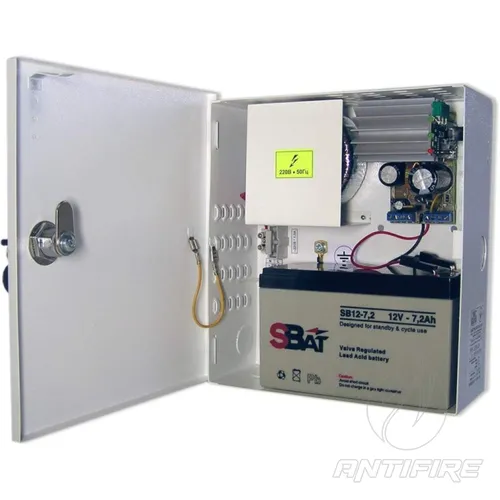

ИБП типа PPS-1220-00 может эксплуатироваться как без аккумулятора – режим источника стабилизированного напряжения, так и с установленным АБ – режим источника бесперебойного электропитания.
Источник PPS-1220-00 автоматически переключается на работу от аккумуляторной батареи при напряжении в сети ниже 174 В, и автоматически возвращается на работу от сети, если значение этого напряжения превысит 175 В, обеспечивая тем самым фиксированный уровень пульсаций 50 мВ при любом напряжении.
После восстановления напряжения в сети источник автоматически начинает заряд разряженной аккумуляторной батареи и обеспечивает питание нагрузки.

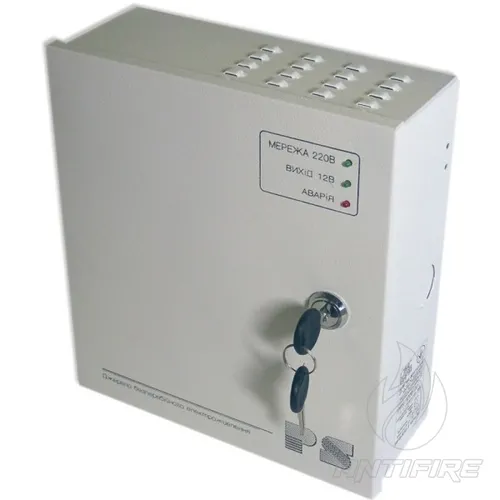

ИБП обеспечивает световую индикацию следующих режимов работы:
- при значении напряжения в сети 220 В в пределах 176 - 253 В светится индикатор СЕТИ 220 В
- при наличии выходного напряжения - светящийся индикатор ВЫХОД 12 В
- при снижении выходного напряжения источника PPS-1220-00 ниже значения (11,5 + 0,2) В – светится индикатор АВАРИЯ
ИБП типа PPS-1220-00 оборудован средствами диагностики, выдающими следующие сообщения о работе источника:
- "Авария" - при понижении выходного напряжения до значения (11,5 + 0,2)
- "Авария сети 220 В" - при понижении напряжения в сети ниже 174 В
- "Взлом" - при открывании передней дверцы источника
Примечание - Коммутируемые цепи выдачи уведомлений обеспечивают коммутацию напряжения постоянного и переменного токов, значения напряжения не более 72 В, токов не более 200 мА, коммутируемая мощность не более 10 Вт / 10 ВА.
Источник питания PPS-1220-00 предназначен для непрерывной круглосуточной работы.
Все параметры выходного тока и напряжения гарантируются независимо от напряжения в сети 220 В, наличия или отсутствия аккумулятора, а также степени его заряда.

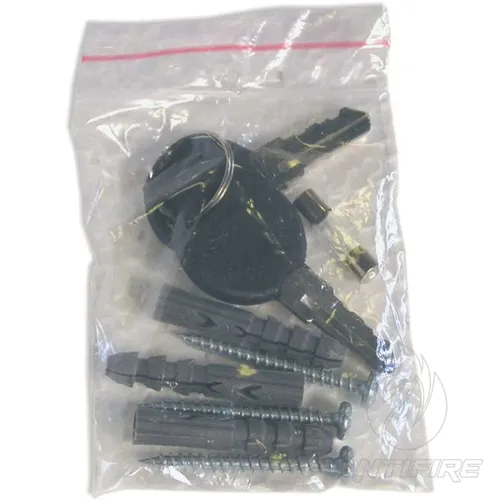

Комплект поставки
- Источник бесперебойного электропитания PPS-1220-00 – 1 шт.
- Ключ для замка – 2 шт.
- Вставка плавка (сетевой ввод) - 1 шт.
- Монтажный комплект – 1 шт.
- Паспорт с руководством по эксплуатации - 1 экз.
1 АКБ
- Рабочий диапазон напряжения сети, 176 - 253 В
- Номинальное выходное напряжение, 12 ± 1,2
- Номинальный ток нагрузки, А 2
- Род выходного тока постоянный
- Напряжение пульсация (двойная амплитуда), не более, мВ 50
- Диапазон изменения выходного напряжения, 10,2 – 13,6
- Автоматическое отключение АБ при ее разряде, 11,3±0,3
- Напряжение на выходе при отключении АБ, не менее 10,2
- Напряжение в сети при переключении на работу от АБ, не более 174
- Ток, потребляемый от сети, не более, А 0,6
- Мощность, потребляемая от сети, не больше, ВА 90
- Ширина, мм 205
- Высота, мм 230
- Глубина, мм 85
- Напряжение заряда АБ, В 13,6±0,2 В
- Ток заряда АБ, ма 700 ± 100
- Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В – 1 шт.
- Время непрерывной работы от АБ (вариант №1), по меньшей мере, ч. 1,7
- Масса, не больше, кг 2,8
- Диагностика сети 220 В реле
- Диагностика выхода реле
- Диагностика вскрытия корпуса реле
- Рабочий диапазон температуры, град. C +5°C ... +50°C
