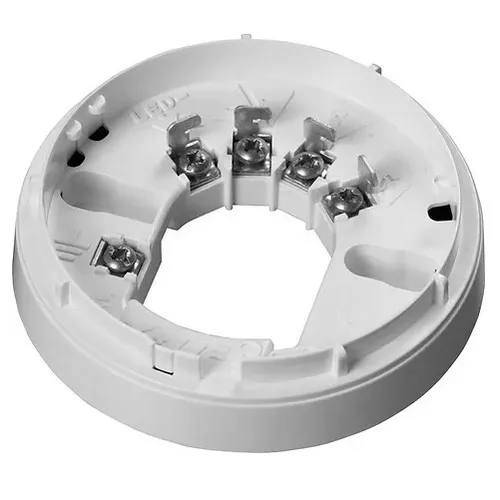

База Apollo Orbis ORB-MB-00012-APO
Описание и назначение
Конструкция извещателей Orbis обеспечивает их быстрый и легкий монтаж. Крепежные отверстия EZ имеют форму, позволяющую возвести процедуру монтажа базы всего до трех шагов:
- повернуть два винта в монтажную коробку или поверхность
- надеть базу Orbis на винты и слегка повернуть
- затянуть винты
База имеет два установочных центра с расстоянием 51 и 60мм.
Указатель на внутренней стенке базы указывает, какую длину следует зачищать провод. Для крепления проводов предусмотрено пять клемм, четыре из которых сгруппированы вместе для удобства монтажа.
Клеммы:
- положительный ВХОД (IN)
- положительный ВЫХОД (OUT)
- отрицательный ВХОД и ВЫХОД (общая клемма)(COM)
- отрицательный выход выносного светодиода (LED)
- функциональное заземление (экран)
Клеммы снабжены невыпадающими винтами. База поставляется с незакрученными винтами, что лишает монтажника излишних операций. Конечный резистор или активное устройство подключается к клеммам OUT+ и COM-.
Если нужно, чтобы светодиоды всех датчиков были направлены в одну сторону, базы следует монтировать к потолку, руководствуясь меткой на корпусе, показывающем положение светодиода.
