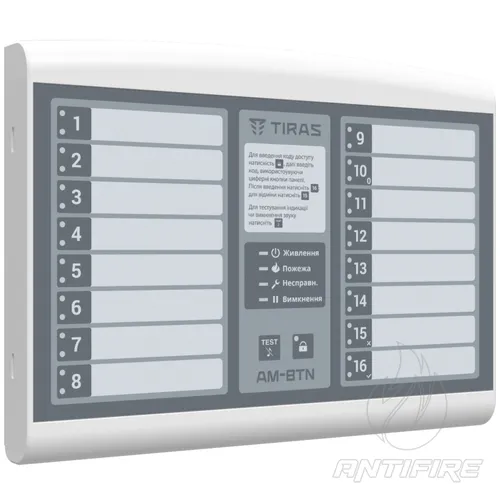

Выносная панель управления и индикации Tiras AM-BTN адресная

Описание и назначение

AM-BTN - это адресная выносная панель управления с изолятором короткого замыкания (ИКЗ), предназначенная для ручного управления автоматикой в составе адресных систем пожарной сигнализации (СПСА), построенных на базе приборов приемно-контрольных пожаров. (версии ПО 1.6.1 и выше), «Tiras PRIME A» (HW2) и «Tiras PRIME A mini». Панель отвечает требованиям стандартов ДСТУ EN 54-17:2009 и ДСТУ EN 54-18:2009.

Особенности

Панель AM-BTN предназначена для выполнения ручного управления автоматикой, настроенной пользователем в виде сценариев в ППКП. На панели размещено 16 кнопок управления, каждая из которых имеет индикатор состояния.

Функциональность индикаторов:

• Постоянное свечение - активирован сценарий или автоматика;

• Отключено состояние - сценарий завершен;

• Мечтение - ожидание нажатия кнопки для подтверждения действия.

Кроме того, панель имеет:

• индикаторы «Питание», «Пожар», «Неисправ.», «Выключение»

  (индикаторы «Пожар» и «Отключение» не используются);

• кнопки «TEST» и «Доступ»;

• кнопка «Тампер», которая фиксирует несанкционированное открытие корпуса.

Светодиод «АИ» на плате панели индицирует ее состояние в системе:

• мигание зеленым - регистрация или очередной режим;

• мигание красным и зеленым поочередно - поиск панели;

• двойное мигание красным - износ ИКЗ или потеря связи с ППКП.

Подключение и эксплуатация

• Панель питается от внешнего блока питания или от ППКП «Tiras PRIME A» / «Tiras PRIME A mini» через клеммы U+ и GND (10-30 В). Предусмотрена защита от переполюсов питания.
• Интерфейс связи осуществляется через адресный интерфейс (АИ).
• На панели предусмотрена возможность подписи индикаторов с помощью сменных бумажных вставок.
• Монтаж выполняется на стену, корпус изготовлен из пластика, класс защиты – IP30. Панель оборудована крепежными отверстиями и разметкой для установки. Работы по монтажу, подключению и техническому обслуживанию должны выполняться персоналом с группой электробезопасности не ниже ІІІ.
• AM-BTN предназначена для круглосуточной непрерывной работы в помещениях с регулируемыми климатическими условиями. Рабочий температурный диапазон - от -5 °C до +40 °C, относительная влажность - до 93 % при +25 °C.

Соответствие и сертификация

• Соответствует требованиям обязательных технических регламентов Украины:

  - по электромагнитной совместимости оборудования;

  - по ограничению использования опасных веществ в электрическом и электронном оборудовании.

• Сертифицирована в соответствии со стандартами серии ДСТУ EN 54

  (сертификат выдан Государственным центром сертификации средств охранного назначения).

• Система управления качеством производства сертифицирована на соответствие ДСТУ ISO 9001:2015.

• Гарантийный срок эксплуатации – 36 месяцев с даты продажи.
