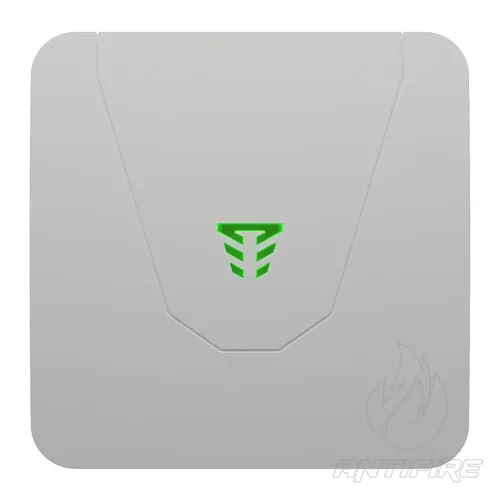

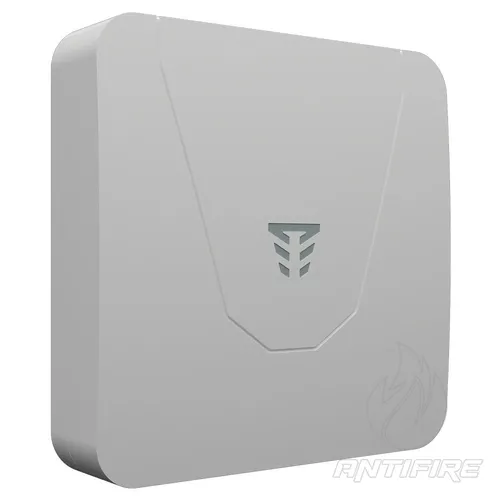

Модуль расширения Tiras AM-OUT2R релейный адресный на 2 выхода
Описание и назначение
AM-OUT2R - это адресное устройство ввода-вывода, предназначенное для увеличения количества релейных выходов в системах пожарной сигнализации адресных (СПСА), построенных на базе приборов приемно-контрольных пожарных «Tiras PRIME A». Модуль обеспечивает управление внешними устройствами, такими как извещатели, электромеханические приводы, клапаны, реле или другое оборудование и имеет встроенный изолятор короткого замыкания (ИКЗ). Изделие соответствует требованиям ДСТУ EN 54-18 и ДСТУ EN 54-17.
Особенности

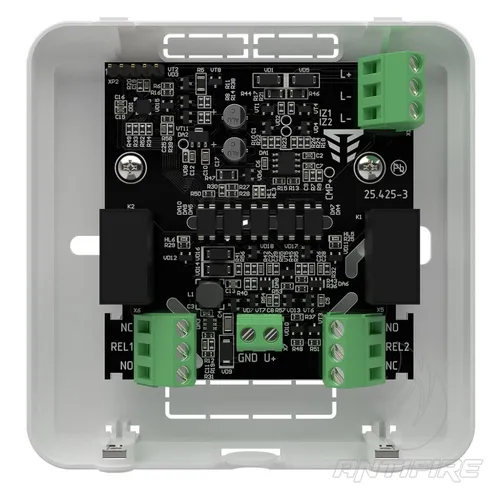

AM-OUT2R имеет два независимых релейных выхода (REL1 и REL2) с нормально разомкнутыми (NO) и нормально замкнутыми (NC) контактами. Модуль подключается к адресному интерфейсу (АИ) системе и внешнему источнику питания. На плате устройства расположены светодиодные индикаторы, сигнализирующие о состоянии работы:
-
HL1 (зеленый) - очередной режим или регистрация в системе;
-
HL3 (красный) - индикация неисправности;
-
поочередный мигание HL1 и HL3 - визуальная идентификация устройства.
После подключения к системе устройство автоматически регистрируется в АИ и переходит в дежурный режим. При отсутствии питания на входе U+ модуль переходит в режим предупреждения о неисправности. По умолчанию выходы находятся в состоянии «не используется» и конфигурируются через ППКП Tiras PRIME A.
Условия эксплуатации
- Устройство предназначено для круглосуточной непрерывной работы в помещениях с регулируемыми климатическими условиями.
- Диапазон рабочих температур - от -10 °C до +55 °C, относительная влажность - не более 93 % при +25 °C.
- Степень защиты корпуса - IP30.

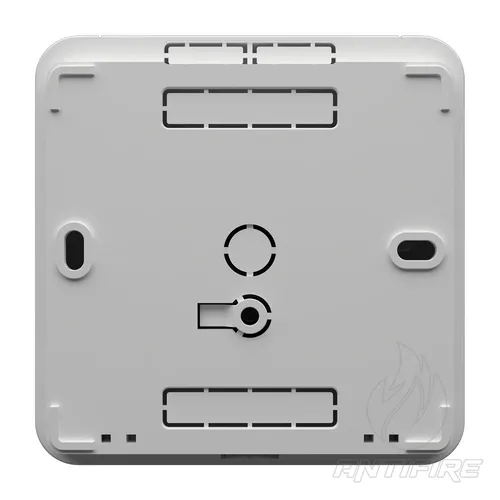

- Монтаж осуществляется на стене, корпус имеет отверстия для кабельного ввода и крепления.
- Подключение выполняется только при отключенном напряжении питания.
Соответствие и сертификация
-
Соответствует обязательным техническим регламентам Украины:
- Техническому регламенту по электромагнитной совместимости оборудования;
- Техническому регламенту ограничения использования опасных веществ в электрическом и электронном оборудовании.
-
Сертифицирован по стандартам серии ДСТУ EN 54,
сертификат выдан Государственным центром сертификации ГСЧС Украины.
-
Система управления качеством производства сертифицирована на соответствие ДСТУ ISO 9001:2015.
-
Гарантийный срок эксплуатации – 36 месяцев с даты продажи.
- Производитель: TIRAS Technologies
- Тип устройства: модуль расширения
- Совместимость адресная противопожарная система: Tiras PRIME A
- Количество выходов: 2
- Ток потребления, мА: 0.4
- Материал: пластик
- Степень защиты: IP30
- Рабочая температура, °C: -10 ~ +40
- Размеры, мм: 100 х 100 х 30
- Вес, ч: 110
- Соответствие стандартам: EN54
- Гарантия: 36 месяцев
- Гарантия, мес: 36
