Модуль расширения Tiras AM-OUT1R+ адресный на 2 универсальных входа
Описание и назначение
AM-OUT1R+ - это адресный модуль ввода-вывода с одним релейным выходом, предназначенный для увеличения количества входов и выходов в системах пожарной сигнализации адресных (СПСА), построенных на основе приборов приемно-контрольных пожарных «Tiras PRIME
Модуль обеспечивает управление внешними исполнительными устройствами, такими как клапаны дымоудаления, извещатели, реле или другое оборудование, а также прием сигналов с двух параметрических входов.

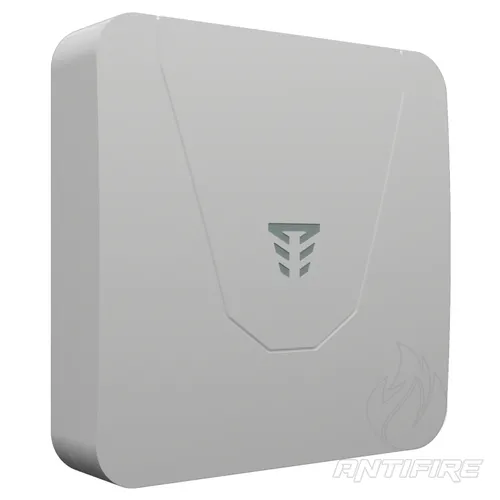

Изделие изготовлено в пластиковом корпусе и оборудовано изолятором короткого замыкания (ИКЗ), что обеспечивает стабильную работу системы в случае повреждения линии связи.
Модуль отвечает требованиям ДСТУ EN 54-17 и ДСТУ EN 54-18.
Особенности

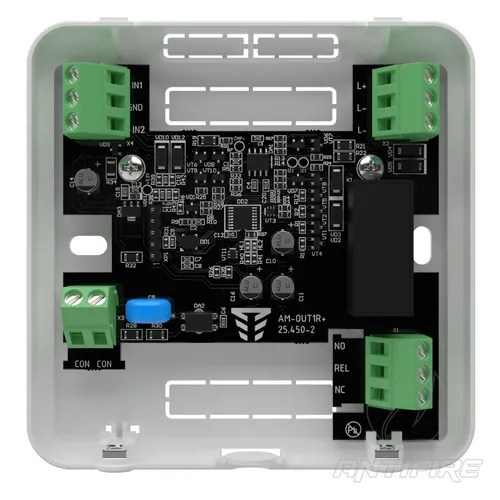

- Модуль AM-OUT1R+ используется для подключения и управления внешними устройствами через один релейный выход (с нормально разомкнутым и нормально замкнутым контактами) и для контроля двух независимых внешних кругов через входы IN1 и IN2. Поддерживается контроль состояний «норма», «активация», «короткое замыкание» и обрыв линии ».
- После подключения к адресному интерфейсу прибор автоматически регистрируется в системе и переходит в рабочий режим в соответствии с конфигурацией, заданной в ППКП «Tiras PRIME A». Состояние устройства отображается с помощью светодиодных индикаторов HL1 и HL2.
- Модуль может использоваться для управления клапанами дымоудаления с электроприводами BELIMO серий BLE и BE, а также для других устройств, требующих релейного управления. При исчезновении питания модуль сохраняет текущее состояние реле.
- AM-OUT1R+ предназначен для круглосуточной непрерывной работы в помещениях с регулируемыми климатическими условиями, при температуре от -10 °C до +55 °C и относительной влажности до 93 % при +25 °C. Установка производится в настенном пластиковом корпусе с классом защиты IP30.
Соответствие и сертификация
-
Соответствует требованиям обязательных технических регламентов Украины:
- Технического регламента по электромагнитной совместимости оборудования;
- Технического регламента ограничения использования опасных веществ в электрическом и электронном оборудовании. -
Сертифицирован в соответствии со стандартами серии ДСТУ EN 54.
-
Система управления качеством производства сертифицирована на соответствие ДСТУ ISO 9001:2015.
-
Гарантийный срок эксплуатации – 36 месяцев с даты продажи.
- Габаритные размеры: 100х100х30 мм
- Масса: 95 г
- Степень защиты корпуса: IP30
- Ток потребления: 0.35 мА
