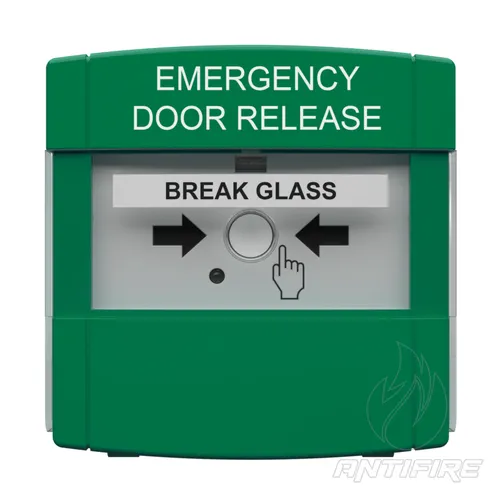

Кнопка управления Tiras DETECTO BTN 100 адресная для противопожарной автоматики

Описание и назначение

DETECTO BTN100 - это адресная кнопка управления автоматикой для работы в адресной системе пожарной сигнализации, построенной на базе ППКП Tiras PRIME A.

Устройство предназначено для ручной подачи команды на выполнение заранее запрограммированного действия системы (включение, выключение или запуск оборудования).

Производитель – TIRAS Technologies. Кнопка имеет сертификат соответствия требованиям ДСТУ EN 54-11.

Назначение и применение

DETECTO BTN100 используется в составе адресных систем пожарной сигнализации (СПСА) на основе приборов Tiras PRIME A для:

• ручное управление автоматикой;

• подачи сигнала на активацию исполнительного устройства согласно предварительно установленному сценарию;

• формирование управляющей команды непосредственно через адресный интерфейс ППКП.

Кнопка устанавливается внутри помещений в местах, доступных для персонала.

BTN100 - исполнение без изолятора короткого замыкания (ИКЗ).

Конструкция и работа

Кнопка имеет пластиковый корпус и комбинированный светодиодный индикатор, отображающий:

• зеленый сигнал (1 раз в 4 с) – очередной режим;

• зеленое частое мигание - процесс автоматической регистрации в адресном интерфейсе;

• красный мигание - режим срабатывания;

• двойной красный мигание - состояние неисправности;

• поочередный красно-зеленый мигание - режим визуального поиска.

Чтобы активировать кнопку:

1. Сильным ударом открыть предохранительную крышку.

2. Нажать кнопку ручного управления.

Кнопка может работать в режиме:

• без фиксации - возвращается в дежурный режим после отпуска,

• с фиксацией - остается в состоянии срабатывания до сброса с ППКП.

Подключение

• Клемма L+ - подключение плюсовой проволоки адресного интерфейса.

• Клеммы L- - минусовые провода адресного интерфейса
  (в BTN100 обе клеммы соединены между собой).

Подключение осуществляется только при снятом напряжении АИ.

Условия эксплуатации

Кнопка предназначена для круглосуточной работы в отапливаемых помещениях с регулируемым микроклиматом.
Монтаж выполняется на плоскую поверхность с помощью штатных отверстий.
После установки провода должны быть вложены так, чтобы не мешать закрытию крышки или работе механизма.

Комплектность

• Кнопка DETECTO BTN100 – 1 шт.

• Паспорт - 1 экземпляр

• Ключ – 1 шт.

Сертификация и гарантия

DETECTO BTN100 соответствует техническим регламентам Украины по:

• электромагнитной совместимости,

• ограничение опасных веществ,

• стандарта ДСТУ EN 54-11 (ручные пожарные извещатели).

Система управления качеством производителя сертифицирована по ДСТУ ISO 9001:2015. Гарантийный срок эксплуатации – 36 месяцев.
