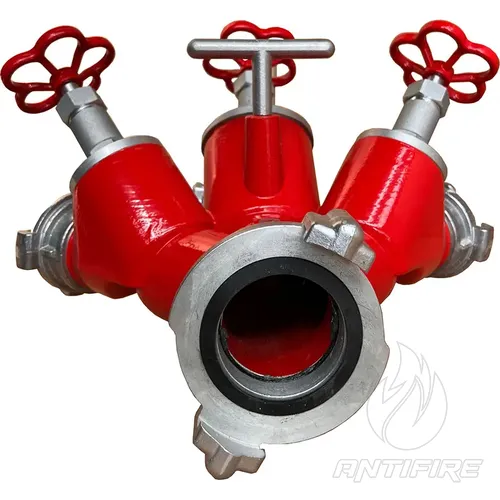

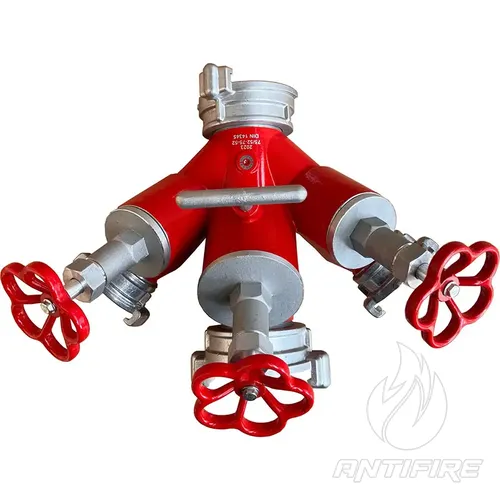

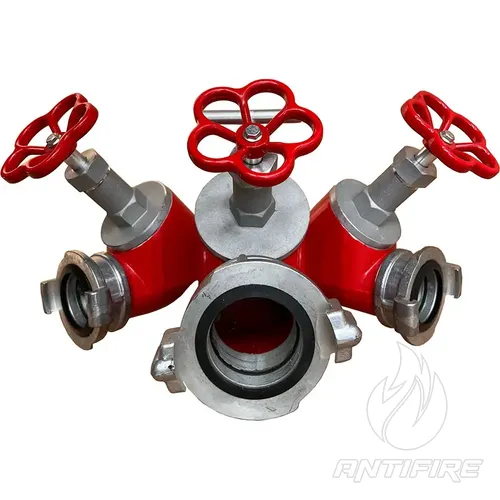

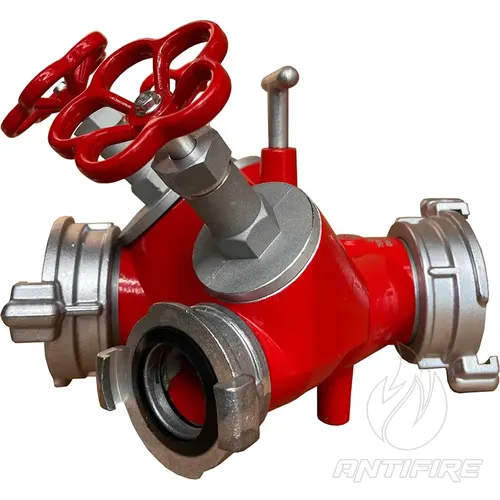

Розгалуження рукавне РТ-80

Розгалуження рукавні РТ-80

Розгалуження пожежні триходові РТ-80 призначені для поділу потоку води, яка подається по напірної рукавної лінії на три-чотири робочих потоку, для регулювання подачі води по цих лініях і входять в комплект пожежних автомобілів.

Розгалуження трьоходове РТ-80 призначено для розділення потоку і регулювань кількості води, що подається, що надходить від напірної рукавної лінії за трьома викидних рукавним лініях. Після приєднання напірної і викидних ліній до трьохходовим розгалуження відкривають необхідну кількість клапанних пристроїв. Поступила вода в трьоходове розгалуження направляється через вихідні отвори викидних рукавними лініями до місця призначення. Трьоходове розгалуження може працювати одночасно з трьома або меншою кількістю викидних рукавних ліній, що досягається відкриттям або закриттям вихідних отворів патрубків клапанним пристроєм. Після роботи розгалуження трьоходове слід промити і просушити.

Найбільше поширення має триходове розгалуження РТ. Воно має три вихідних і один вхідний штуцер. Рукавне розгалуження триходове РТ-80 має умовний прохід вхідних штуцерів Ду 80.

На всіх штуцерах розгалужень РТ-80 навернені муфтові з'єднувальні головки. Вихідні штуцери забезпечені запірними механізмами вентильного типу.

Корпус розгалуження відливають з алюмінієвого сплаву марки АЛ9 або АК7 (АЛ9В); для перенесення розгалуження на корпусі змонтована рукоятка.

Технічні характеристики
Технічні характеристики пожежного розгалуження РТ-80:

Робочий тиск, Мпа - 1,2
Коефіцієнт гідравлічного опору 2
Число вихідних патрубків - 3
Число вхідних патрубків - 1
Умовний прохід патрубка, мм:
- вихідного центрального- 80
- вихідного бокового - 50
- вхідного - 80
Габаритні розміри, мм - 375х465х550
Маса, кг - 6,3
