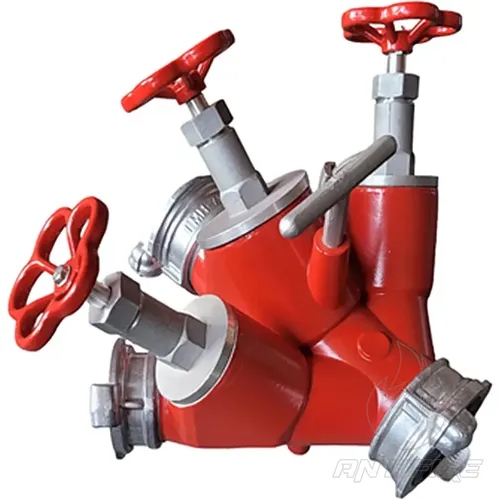

Розгалуження рукавне РТ-70

Розгалуження рукавні РТ-70

Розгалуження пожежні триходові призначені для розділення потоку води, яка подається по напірної рукавної лінії на три-чотири робочих потоку, для регулювання подачі води по цих лініях і входять в комплект пожежних автомобілів.

Розгалуження трьоходове РТ-70 призначено для розділення потоку і регулювань кількості води, що подається, що надходить від напірної рукавної лінії за трьома викидних рукавним лініях. Після приєднання напірної і викидних ліній до трьохходовим розгалуження відкривають необхідну кількість клапанних пристроїв. Поступила вода в трьоходове розгалуження направляється через вихідні отвори викидних рукавними лініями до місця призначення. Трьоходове розгалуження може працювати одночасно з трьома або меншою кількістю викидних рукавних ліній, що досягається відкриттям або закриттям вихідних отворів патрубків клапанним пристроєм. Після роботи розгалуження трьоходове слід промити і просушити.

Найбільшого поширення має трьоходове розгалуження РТ. Воно має три вихідних і один вхідний штуцер. Рукавне разветленіе трьоходове РТ-70 має умовний прохід вхідних штуцерів Ду 70.

На всіх штуцерах розгалужень РТ-70 навернені муфтові з'єднувальні головки. Вихідні штуцери забезпечені запірними механізмами вентильного типу.

Корпус розгалуження відливають з алюмінієвого сплаву марки АЛ9 або АК7 (АЛ9В); для перенесення розгалуження на корпусі змонтована рукоятка.

Технічні характеристики
Технічні характеристики розгалуження рукавного РТ-70:

Робочий тиск, Мпа - 1,2
Коефіцієнт гідравлічного опору - 2
Число вихідних патрубків - 3
Число вхідних патрубків - 1
Умовний прохід патрубка, мм:
- вихідного центрального - 70
- вихідного бокового - 50
- вхідного - 70
Габаритні розміри, мм - 320х390х740
Маса, кг - 5,6
