Р-30 Блискавкоприймач Forend P-29

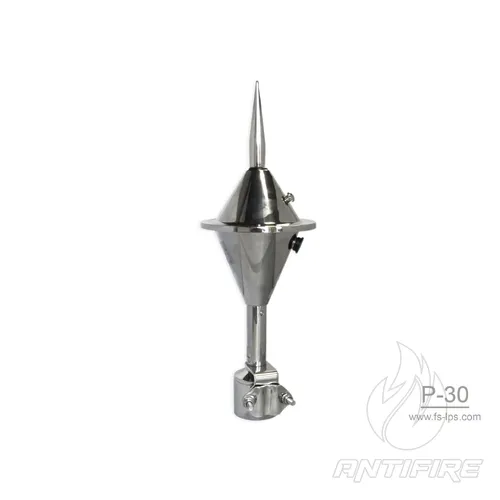

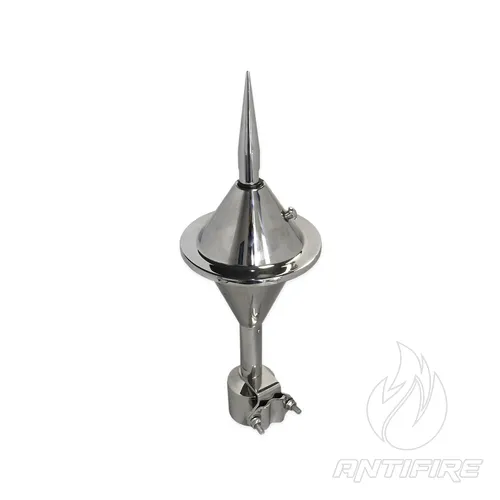

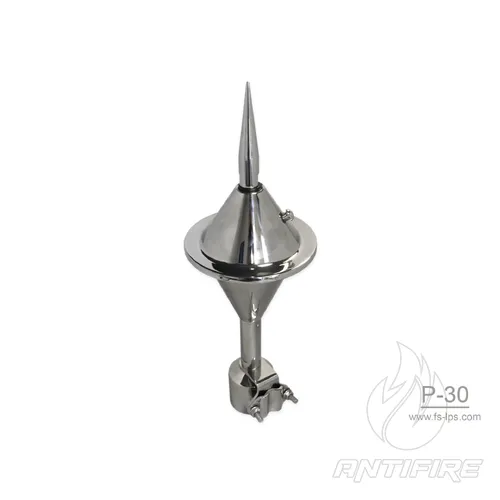

Активний блискавкоприймач Forend P-30 (арт. Р-30) — це високоефективний пристрій пасивного живлення для систем зовнішнього блискавкозахисту (LPS), що працює за технологією ранньої емісії лідера (E.S.E. — Early Streamer Emission). Пристрій призначений для організації блискавкозахисту житлових, комерційних і промислових будівель, а також відкритих територій великої площі.

Принцип роботи та головні переваги

• Технологія неелектронного E.S.E. (30 µs): Завдяки часовому випередженню генерації раннього лідера у 30 мікросекунд, пристрій суттєво випереджає розвиток природного розряду. Він перехоплює блискавку на значно більшій висоті, ніж класичні пасивні шпилі, утворюючи навколо себе розширену «захисну парасольку».
• Автономність та енергонезалежність: Блискавкоприймач активується автоматично під дією критичного зростання напруженості природного електричного поля безпосередньо під час грози. Не потребує батарейок, сонячних панелей чи зовнішнього живлення.
• Висока надійність: Повністю зберігає геометричну цілісність та працездатність після прямих ударів блискавки. Виробник надає 5 років офіційної гарантії.

Відповідність міжнародним та національним стандартам

Пристрій повністю сертифікований та відповідає вимогам профільних інженерних нормативів:

• NFC 17-102 (міжнародний стандарт для активного блискавкозахисту, адаптований як СОУ NGA RAD1515811.02:2021);
• ДСТУ EN 62305-3:2021 (проектування систем зовнішнього блискавкозахисту);
• ДСТУ ЕN 62561-2 (вимоги до компонентів систем блискавкозахисту).

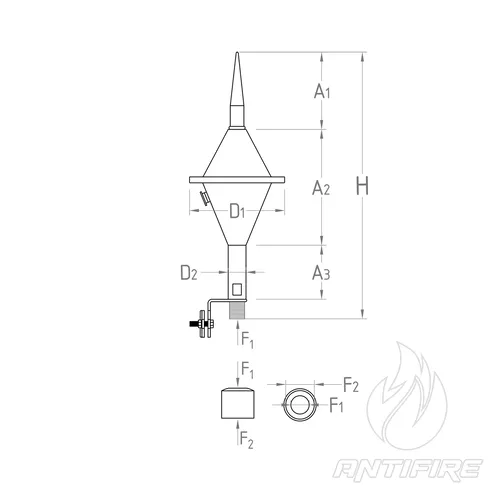

Особливості монтажу та комплектація (Влаштування ESEAT)

Блискавкоприймач адаптований для швидкої інтеграції в мережу LPS і поставляється в розширеній комплектації:

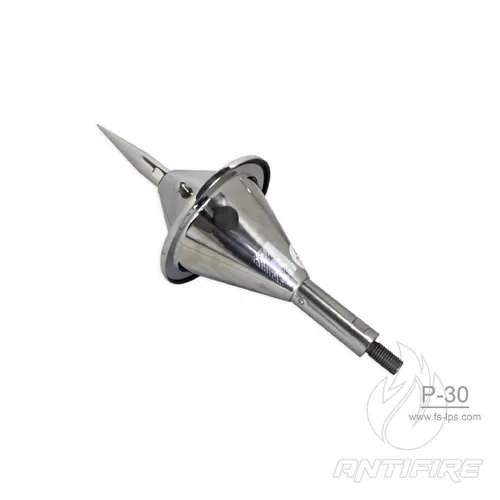

• Різьбове з’єднання М18: Пряма сумісність із фірмовими щоглами Forend серій М-02/32..82 та М-05/32..92 (при замовленні щогли необхідно вказувати відповідну різьбу).
• Універсальний перехідник: Поставляється в комплекті з адаптером під внутрішню різьбу 57 мм.
• Комплектний з’єднувач: Дозволяє надійно підключити до бази пристрою 2 доземні провідники (опуски) діаметром Ø 8–10 мм.

Таблиця розрахункових радіусів захисту (R)

Головний практичний акцент цієї модифікації — обов'язковий інженерний розрахунок зони покриття. Радіус захисту не є фіксованим і залежить від обраного класу LPS та проектної висоти встановлення головки (H) відносно захищуваної поверхні:

Інженерна рекомендація щодо підбору: Модель Forend P-30 має підбиратися на основі детального інженерного розрахунку проєкту LPS, а не лише за найменуванням. Крім розрахунку радіуса за вищенаведеною матрицею, важливо правильно визначити висоту щогли, врахувати матеріали суміжних елементів, вітрові навантаження регіону та спроєктувати оптимальний маршрут прокладання струмовідводів до контуру уземлення.
