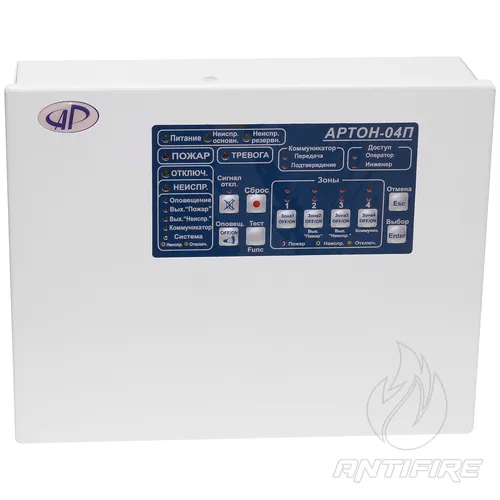

Пожежний прилад ППКП "Артон-04П"

Особливості

• Кожен з ШС приладів може бути налаштований споживачем як пожежний ШС без верифікації , з верифікацією , або зі спрацюванні 2 -х сповіщувачів , а також можуть бути встановлені залежності типів А , B , C (згідно з вимогами ДСТУ EN- 54 - 2 : 2003/Ізмененіе № 1).
• Прилади визначають і відображають наступні стани ШС : «Черговий режим» , «Увага » ( сработка першого сповіщувача в ШС) , «Пожежа» , « Несправність - коротке замикання» , « Несправність - обрив » , « ШС відключений » , « несправність одного з інтелектуальних ізвешателей в ШС ».
• Можливість підключення в один ШС пасивних і активних сповіщувачів , побудови комбінованих ШС із застосуванням 2 -х і 4 -х провідних схем підключення .
• Визначення наступних видів несправностей і станів: коротке замикання вихідних ключів , обрив навантажень кожного з вихідних ключів , відсутність напруг , що живлять вихідні ключі і ШС , відсутність напруги живлення 220В , відсутність , критичний розряд або несправність акумуляторної батареї тощо
• Наявність виходів : «Пожежа» , « Несправність » , « Оповіщення» ( « Snd1 » і « Snd2 » ) , 2 -х програмованих сільноточних виходів « AUX1 » і « AUX2 » і 2 -х програмованих реле « Relay1 » і « Relay2 ».
• Можливість підключення до 4 -х незалежних оповіщувачів з контролем цілісності ланцюгів ( відповідно до вимог ДСТУ- H CEN / TS 54-14:2009 ) .
• Наявність входу для підключення зовнішнього джерела резервного живлення з контролем його справності .
• Відсутність необхідності в струмообмежуючі резистор при підключенні в двопровідний ШС сповіщувачів типу СПД- 3 , СПД- 3.10 , ТПТ , FT.
• Наявність окремої кнопки приглушення ( відключення) оповіщувачів.
• Функція автопам'яті струму чергового режиму ШС .
• Діапазон номіналів кінцевих резисторів - від 1кОм до 3,9 кОм.
• Діапазон номіналів додаткових токоограничивающих резисторів активних сповіщувачів - від 0 до 1,2 кОм.
• Стабилизированное харчування ШС - 15 (± 0,5 ) В.
• Можливість зміни порогів визначення сработок сповіщувачів від 1 до 16 мА.
• Струм короткого замикання ШС - не менше 60 мА.
• Максимальний струм виходів « Snd1 » , « Snd2 » -500 мА , « AUX1 » , « AUX2 » -300 мА.
• Можливість конфігурації приладів за допомогою ПК.

Технічні характеристики

• Габаритні розміри: не більше230х280х90 мм
• Масса: не більше 3,5 кг
• Живлення приладу здійснюється від мережі змінного струму напругою 220 ( +22-33 ) В частотою ( 50 ± 1 ) Гц та / або від герметичній необслуговуваної свинцево- кислотної акумуляторної батареї з номінальною напругою 12 В, номінальною ємністю 7 або 7,2 А / год та кінцевим напругою тривалого розряду 10,5 В. (АБ в комплект поставки не входить).
• Максимальна споживана потужність приладу від мережі - 30 Вт.
• Споживана потужність від мережі в черговому режимі - не більше 15 Вт.
• Максимальний струм споживання від АБ - 0,8 А.
• Максимальний струм споживання від АБ в черговому режимі - 0,2 А.
• Максимальний струм споживання від АБ , при відключеній мережі змінного струму і при напрузі на АБ менш ( 10,5 - 1 ) В - 30 мА.
• Напруга на контактах відкритих вихідних ключів при сумарній навантаженні вихідних ключів до 0,6 А - від 8,8 до 14 В. При цьому подвоєна амплітуда пульсацій не перевищує 0,5 В.
• Максимальна напруга на вимкнених вихідних ключах « Світло / Звук » , ( резисторами , «Пожежа» і « Несправність » при опорі навантаження 3,3 кОм входять в комплект поставки) не більше 2,5 В.
• Максимальна кількість ШС , що підключаються до приладу - 4 .
• Напруга живлення на контактах ШС1 - ШС4 при відсутності навантаження - 15 (± 1 ) В. Напруга на контактах ШС1 - ШС4 при струмі в кожному з ШС до 20 мА не менше 12 В.
• Сумарний опір ліній (проводів) ШС без урахування опору кінцевого резистора - не більше 220 Ом.
• Опір витоку між лініями ШС ( при відключеному кінцеве резисторі ) , а також між кожною лінією ШС і корпусом приладу не менше 50 кОм.
• Мінімальна зміна струму в ланцюзі ШС (щодо зафіксованого базового струму ШС) , яке оцінюється приладом як «ПОЖЕЖА» - плюс 4 мА або мінус 1,2 мА.
• Ток ШС , який розцінюється приладом як обрив - від 0 до 3 мА.
• Ток ШС , який розцінюється приладом як КЗ - більше 24 мА.
• Прилад має захист від КЗ в ланцюгах ШС і вихідних ключів з індикацією несправності .
• Прилад реагує на зміну стану ШС при тривалості цієї зміни не менше 100 мс і не видає повідомлення про зміну при тривалості менше 50 мс.
• Прилад дозволяє підключити в кожен ШС до 32 активних сповіщувачів (типу СПД- 3 , СПД- 3.5 , СПД- 3.10 , СПТ -2Б , СПТ- 3 та ін), при цьому максимальний струм споживання в черговому режимі усіма активними пожежними сповіщувачами , що знаходяться в даному ШС , не повинен перевищувати 3 мА.
• Тривалість автоматичного скидання ( час відключення ) ШС при верифікації ШС - не менше 5 с.
• Тривалість очікування повторного спрацьовування в режимі «Увага » після скидання ШС , при виявленні якої прилад переходить в режим «ПОЖЕЖА» - ( 60 ± 6 ) з 6
• Максимальний струм навантаження по виходу « Світло / Звук » (« L / S » ) - 500мА .
• Максимальний струм навантаження по кожному з виходів живлення P1 і P2 чотирьохпровідних пожежних сповіщувачів - 200 мА;
• Максимальний струм навантаження по виходах : «Пожежа» , « Несправність » , «Тривога» , «Норма» , « К1 » - « К4 » - 40 мА;
• Мінімальні значення струмового навантаження приладу в черговому режимі по кожному з виходів : « Світло / Звук » , «Пожежа» , « Несправність » , а також в ланцюгах ШС1 - ШС4 - 3,5 мА (задаються за допомогою резисторів 3,3 кОм з комплекту запасних частин і приладдя , см. п. 12 )
• Час технічної готовності приладу після включення джерела живлення не більше - 20сек .
• Середнє напрацювання на відмову приладу не менше 40 000 годин.
