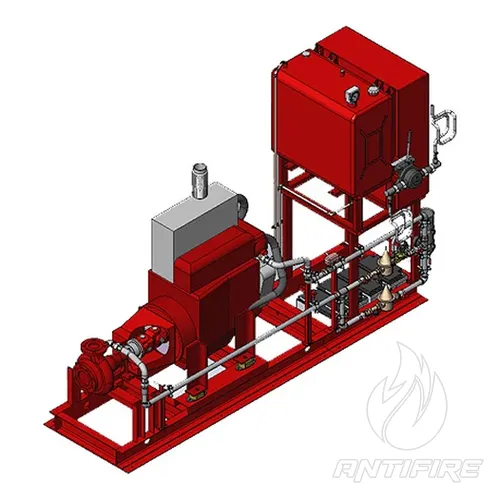

Пожежна насосна станція PP-IC

Опис та призначення

У станціях пожежогасіння PP-IC використовуються типовий ряд насосів Winter Pumpen (Німеччина). Насоси Winter Pumpen застосовуються для спринклерних і дренчерних установок пожежогасіння і мають сертифікати CNBOP (Науково-Дослідницький Центр Пожежної Безпеки) і Товариства Страхових Компаній Німеччини (VdS).

Типовий модельний ряд представлений 10 базовими моделями, кожна з яких передбачає можливість вибору між 4-ма стандартними типами виконання:
D - пожежна насосна станція на базі одного основного насоса з дизельним приводом.
ED - насосна станція пожежогасіння з двома основними відцентровими насосами, один з яких з електричним приводом, а другий оснащений двигуном внутрішнього згоряння (дизельний привід).
EE - насосна станція пожежогасіння на базі двох основних відцентрових насосів з електричними приводами.
E - пожежна насосна станція на базі одного основного насоса з електроприводом.

D- ПОЖЕЖНА НАСОСНА СТАНЦІЯ НА БАЗІ ОДНОГО ОСНОВНОГО НАСОСА З ДИЗЕЛЬНИМ ПРИВОДОМ.
Підбір насоса
Після визначення необхідної робочої точки (Q і Н), можна зробити попередній підбір насосів, які будуть використовуватися в насосній станції пожежогасіння. При підборі необхідно дотримуватися таких умов:

• характеристика насоса повинна знаходитися в рамках раніше певної робочої точки (Q, H), або знаходитися трохи нижче або вище цієї точки;
• розрахункова продуктивність підібраного насоса не повинна перевищувати допустиму продуктивність на гідравлічної кривої, тому що продуктивність визначалася для величини NPSH = 4,5 м (див. характеристики насосів в каталозі);
• підбираючи необхідний насос треба перевірити резерв для величини 1,2 * Q NPSH <5,5м, якщо ця умова не виконана треба підібрати інший насос.
• Привід насоса повинен бути завжди підібраний відповідно до принципів діючими для пожежних насосів. Основні характеристики насосів представлені у вигляді таблиці (див вкладку "Характеристики"), в якій так само представлені можливі виконання насосних станцій пожежогасіння PP-IC.
• У разі індивідуального підбору двигунів треба пам'ятати, що двигун повинен гарантувати достатню потужність на всій гідравлічної кривої насоса Q (H), незалежно від положення розрахункової робочої точки.

Про насоси WINTER PUMPEN (колиш. SPECK PUMPEN)
В насосних станціях пожежогасіння Instalcompact серії PP-IC використовуються типовий ряд насосів виробництва фірми Winter. Winter Pumpen (Neunkirchen am Sand, Німеччина) виготовляє відцентрові горизонтальні одноступінчаті насоси, зі спіральним корпусом і підшипникової приставкою. Їх конструкція особливо враховує специфіку застосування в автоматичних системах пожежогасіння. Це проявляється підвищенням на одну ступінь діаметра всмоктуючого патрубка насосів Winter в порівнянні з аналогічними насосами, призначеними для загального застосування, а так само з попереднім підбором робочого колеса деяких типорозмірів насосів Winter. Ці рішення впливають на поліпшення всмоктуючих властивостей насосів Winter і підвищення надійності дії в широких межах доступною продуктивності насоса.
Типовий ряд насосів складається з 10-ти типорозмірів. Кожному типорозміру відповідає певний розмір корпусу насоса і величина всмоктуючого і напірного патрубків. Для кожного розміру корпусу насоса доступні різні розміри робочого колеса, від яких залежить висота підйому.

Можливі насосні станції з основними насосами іншої конструкції - вертикальними багатоступінчатими насосами (наприклад, Grundfos серії CR), вертикальними зануреними насосами турбінного типу (наприклад, Nijhuis Pompen BV (Winterswijk, Нідерланди) серії Jupiter), типу «split case» (наприклад, Patterson Pump Company (Toccoa, GA. США) серії Horizontal Split Case Fire Pumps).

ДИЗЕЛЬНИЙ ПРИВОД
В однонасосних станціях пожежогасіння виконання D в якості приводу насосів дизельні двигуни внутрішнього згоряння.

Instalcompact застосовує чотиритактні дизельні двигуни з безпосереднім уприскуванням палива вироблені фірмою «Clarke UK» (John Deere), Великобританія. Ці двигуни можуть працювати з усіма швидкостями обертання затвердженими в процесі сертифікації насосів Speck, завдяки цьому можливе застосування двигуна внутрішнього згоряння для більшості насосів з доступного типового ряду і взаємозамінність цього типу приводу в відношенні з електродвигунами.

Дизельні двигуни застосовуються в насосних станціях пожежогасіння PP-IC забезпечені електричною проводкою 12 або 24 В з повним обладнанням, відповідним вимогам для приводів пожежних насосів.
