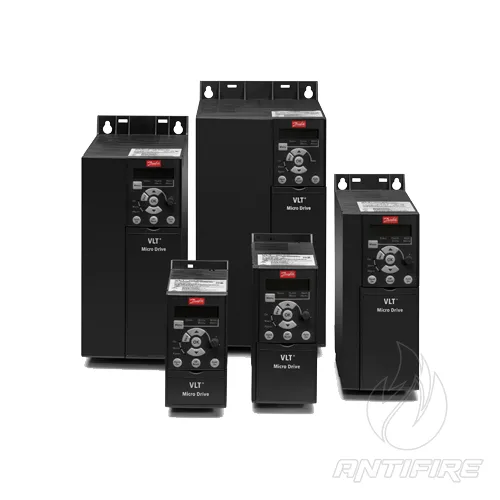

Перетворювачі частоти Micro Drive FC-51
запитом
Опис та призначення
Застосування
Привод загального призначення створено для керування швидкістю обертання ротора електродвигуна змінного струму потужністю до 22 кВт.
Може використовуватися виключно у системах загальнообмінної вентиляції.
Особливості
-
Привод спроєктований так, щоб виключити проходження примусового повітряного потоку через електронні компоненти.
-
Друковані плати надійно захищені всередині корпусу, що забезпечує стабільну роботу навіть в умовах підвищеної вологості та пилу.
Входи та виходи
-
5 програмованих цифрових входів
-
Логіка PNP/NPN
-
Імпульсний вхід: 20–5000 Гц
-
2 аналогові входи:
-
1× 0–10 В або 0–20 мА
-
1× 0–20 мА
-
-
Вхід термістора (аналоговий або цифровий)
-
1 аналоговий вихід
-
1 релейний вихід: 240 В, 2 А
-
Інтерфейси зв’язку:
-
RS 485
-
Modbus RTU
-
Фільтр
Вбудований фільтр ВЧ-перешкод обмежує радіочастотні завади від кабелю двигуна.
Забезпечується робота з:
-
екранованим кабелем – до 15 м,
-
неекранованим кабелем – до 50 м,
із дотриманням європейських норм ЕМС.
Монтаж
-
Компактна конструкція дозволяє встановлювати приводи впритул один до одного — «стінка до стінки».
-
Це значно економить простір без втрати продуктивності чи ефективності.
1. Тип перетворювача та замовлені номери – VLT® FC 101 HVAC Basic Drive (0,37–90 кВт, 3×380–480 В~, без гальмівного транзистора)
| Потужність, кВт | Струм, А | IP20 (A2) | IP20 (A1/B) | IP54 (A2) | IP54 (A1/B) |
|---|---|---|---|---|---|
| 0,37 | 1,2 | – | 131L9861 | – | – |
| 0,75 | 2,2 | – | 131L9862 | 131NO177 | 131NO178 |
| 1,5 | 3,7 | – | 131L9863 | 131NO179 | 131NO180 |
| 2,2 | 5,3 | – | 131L9864 | 131NO181 | 131NO182 |
| 3 | 7,2 | – | 131L9865 | 131NO183 | 131NO184 |
| 4 | 9,1 | – | 131L9866 | 131NO185 | 131NO186 |
| 5,5 | 12 | – | 131L9867 | 131NO187 | 131NO188 |
| 7,5 | 15,5 | – | 131L9868 | 131NO189 | 131NO190 |
| 11 | 23 | – | 131L9869 | 131NO191 | 131NO192 |
| 15 | 31 | – | 131L9870 | 131NO193 | 131NO194 |
| 18 | 37 | – | 131L9871 | 131NO195 | 131NO196 |
| 22 | 42,5 | – | 131L9872 | 131NO197 | 131NO198 |
| 30 | 61 | 131L9873 | 131L9875 | 131NO201 | 131NO202 |
| 37 | 73 | 131L9881 | 131L9883 | 131NO205 | 131NO206 |
| 45 | 90 | 131L9889 | 131L9891 | 131NO209 | 131NO210 |
| 55 | 106 | 131L9897 | 131L9899 | 131NO213 | 131NO214 |
| 75 | 147 | 131L9905 | 131L9907 | 131NO217 | 131NO218 |
| 90 | 177 | 131L9913 | 131L9915 | 131NO221 | 131NO222 |
Позначення корпусу:
IP20 – (E20) Chassis
IP54 – Захищене виконання
Фільтр ЕМС:
(H2) Клас A2 (промислові зони)
(H3/H4) Клас A1/B (житлові зони)
Панель керування:
IP20 – без панелі
IP54 – вбудована
Захист плат:
До 22 кВт – клас захисту 3С3
Від 30 кВт – стандарт 3С2, 3С3 – опція
2. Опції до перетворювачів частоти VLT® FC 101 HVAC Basic Drive
| Код для замовлення | Опис |
|---|---|

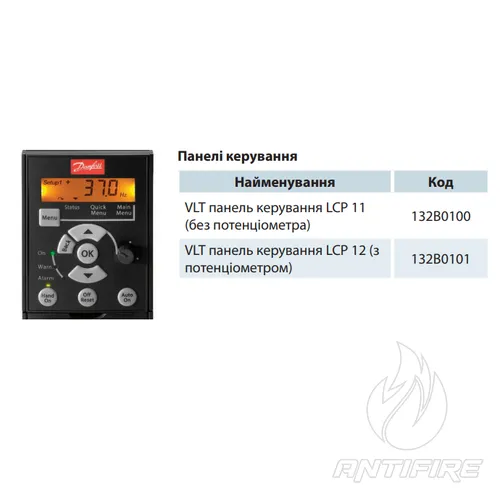

| 132B0200 | Цифрова панель оператора |

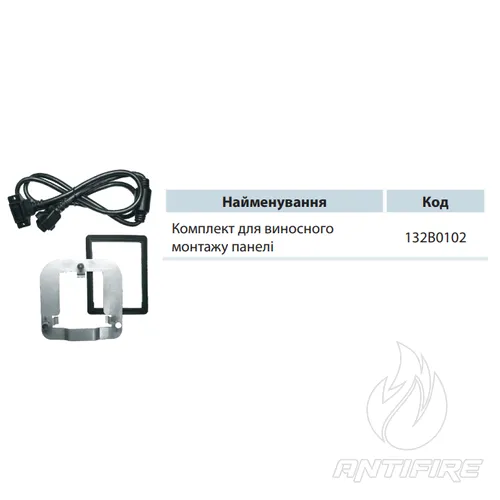

| 132B0201 | Монтажний комплект для виносної панелі (IP55), кабель 3 м |
| 132B0202 | Розв’язувальна пластина для типорозміру H1, H2 |
| 132B0204 | Розв’язувальна пластина для типорозміру H3 |
| 132B0205 | Розв’язувальна пластина для типорозміру H4, H5 |
| 132B0207 | Розв’язувальна пластина для типорозміру H6 |
| 132B0242 | Розв’язувальна пластина H6, великого розміру |
| 132B0208 | Розв’язувальна пластина для типорозміру H7 |
| 132B0243 | Розв’язувальна пластина H7, великого розміру |
| 132B0209 | Розв’язувальна пластина для типорозміру H8 |
| 132B0244 | Зовнішній фільтр ЕМС A1/B для 0,37–2,2 кВт |
| 132B0245 | Зовнішній фільтр ЕМС A1/B для 3–7,5 кВт |
| 132B0246 | Зовнішній фільтр ЕМС A1/B для 11–15 кВт |
| 132B0247 | Зовнішній фільтр ЕМС A1/B для 18,5–22 кВт |
