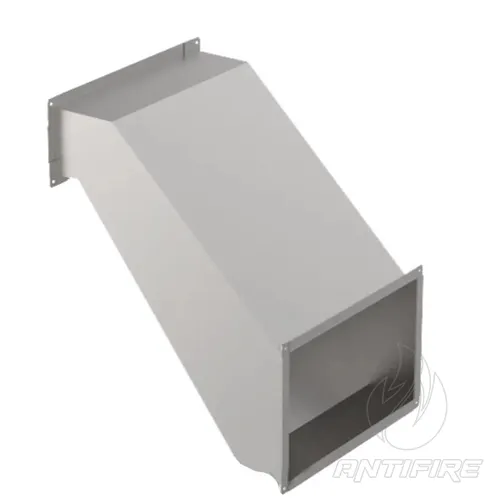

Перехід Z-подібний змінного перерізу для прямокутного повітроводу AD-ZPP

Перехід Z-подібний змінного перерізу для прямокутного повітроводу AD-ZPP

Під замовлення

Код: 010689

Бренд: ССК

Z-подібний перехід змінного перерізу AD-ZPP призначений для одночасного зміщення та зміни розміру прямокутного повітропроводу в системах вентиляції. Застосовується для обходу перешкод або адаптації до іншого типорозміру каналу з урахуванням обмеженого монтажного простору.

До порівняння Прибрати Порівняти 0

В обране Прибрати

0 відгуків

Ціна за
запитом

Оптова ціна - дізнатись

Запросити на тендер

В кредит або частинами

Замовити Купити в 1 клік

Монтаж

Потрібна допомога
з вибором?

+38 (050) 744 33 66

Онлайн Консультація

Доставка

Доставка операторами «Нова пошта», «Meest». Відправка від 1-3 днів. Курьєр по Києву. Самовивіз.

Оплата

Безготівковий розрахунок з ПДВ та без, Готівка, Картка, Розстрочка та оплата частинами

Гарантія

Офіційна гарантія від виробника: 12 місяців. Повернення або обмін протягом 14 днів

Опис

Характеристики

Відеоогляд

Інструкції

Відгуки

Опис та призначення

Z-подібний адаптер змінного перерізу призначений для огинання перешкод, що розташовані на трасі повітроводу у вентиляційній системі. Адаптер на кінцях має фланці, які посилені поперечним гофруванням сталевого листа.

Розшифровка маркування (на прикладі AD-ZPP-T/6-500x200-ZS/0,5-N-200-800-500x450-F-2-F-2)

найменування - AD-ZPP
ізольований (вказується тільки в даному виконанні) - T
товщина ізоляції, мм (6, 10, 15, 20) - 6
розмір (по прямокутному приєднувальному перерізі AxB) - 500x200
матеріал (ZS - оцинкована сталь; NS - нержавіюча сталь) - ZS
товщина сталі, мм - 0,5
клас (N - нормальний, P - щільний) - N
вертикальне зміщення (E), мм - 200
довжина каналу (L), мм - 800
розмір (по другому прямокутному приєднувальному перерізу AxD) - 500x450
наявність фланців (перерізу AxB) (TDF - інтегрований фланець, F - фланець, 0 - відсутній) - F
ширина фланця - (2 - 20 мм, 3 - 30 мм) - 2
наявність фланців (перерізу AxD) (F - фланець, 0 - відсутній) - F
ширина фланця - (2 - 20 мм, 3 - 30 мм) - 2

ОСНОВНІ ЕЛЕМЕНТИ ВЕНТИЛЯЦІЙНОЇ СИСТЕМИ

1. Прямі ділянки AD-VKP, AD-SPN

2. Відведення кругле 90° AD-KPO,AD-KPG

3. Відвід прямокутний 90° AD-KP

4. Перехід з прямокутного на круглий AD-PSKK

5. Перехід з прямокутного на прямокутний AD-PDK

6. Перехід односторонній з круглого на круглий AD-PR

7. Ніпель внутрішній AD-NIP

8. Муфта AD-MF

9. Заглушка кругла AD-ZK

10. Трійник круглий AD-TR

11. Хрестовина кругла AD-KPS

12. Врізка кругла в площину AD-VR

13. Трійник прямокутний AD-TP

14. Качка прямокутна AD-ZP

15. Заглушка прямокутна AD-Z
