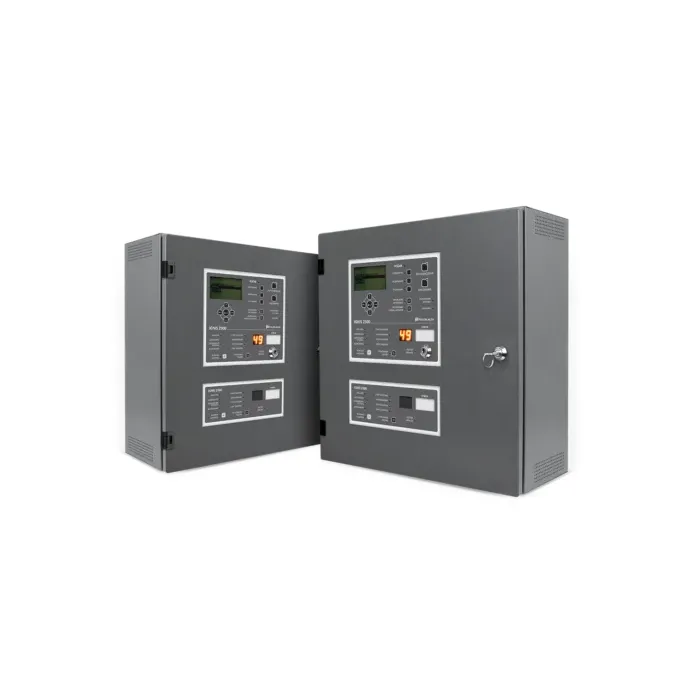

Панель управління пожежогасінням Polon Alfa IGNIS 2500R
Опис та призначення
Панель керування автоматичною системою пожежогасіння IGNIS 2500R призначена для виявлення пожежі та керування установками пожежогасіння, що використовують газові, рідинні або аерозольні вогнегасні речовини. Прилад забезпечує запуск і контроль процесу пожежогасіння, а також керування пов’язаними системами пожежної автоматики.
Панель працює з неадресними пожежними сповіщувачами серій 30 та 40, а також зі спеціалізованими кнопками PU-61 (START EXTINGUISHING) та PW-61 (STOP EXTINGUISHING), що дозволяють вручну запускати або зупиняти процес пожежогасіння. Для оповіщення людей можуть використовуватися звукові та світлові сигналізатори SE-1 і SW-1.
Функціональні можливості
- керування системою оповіщення з програмуванням часу евакуації;
- програмування затримки для герметизації приміщення після подачі вогнегасної речовини;
- керування технологічним обладнанням;
- керування елементами пожежної автоматики (двері, вікна, відокремлювачі);
- керування системами пожежогасіння через виходи для запуску електромагнітних клапанів;
- передача сигналів тривоги до системи пожежного моніторингу або до іншої пожежної панелі об’єкта.
Автоматичний запуск пожежогасіння здійснюється:
- при одночасному спрацюванні сповіщувачів у двох шлейфах виявлення;
- натисканням кнопки PU-61 (START EXTINGUISHING);
- сигналом від іншої системи пожежної сигналізації через сухий контакт.
Спрацювання сповіщувачів лише в одному шлейфі формує сигнал пожежі без запуску системи пожежогасіння.
Процес автоматичного пожежогасіння відбувається у дві фази роботи системи: попередження (WARNING) та пожежогасіння (EXTINGUISHING).
Базова конфігурація панелі оснащена входами та виходами, розташованими на модулі MSG-25. Для кожної зони пожежогасіння передбачено:
- 6 релейних виходів з безпотенціальними контактами (1 A / 30 V) з контролем цілісності лінії;
- 6 контрольних входів для моніторингу підключених пристроїв;
- 2 потенційні виходи 2 A / 24 V для керування електромагнітними клапанами;
- 2 потенційні виходи 0,7 A / 24 V для контролю пристроїв;
- 6 шлейфів пожежних сповіщувачів.
Розширення панелі
Панель IGNIS 2500R може бути додатково оснащена модулями керування після встановлення монтажної шини MGR-64. Можливе встановлення одного або двох додаткових модулів:
- MKS-60 — 2 потенційні лінії 0,5 A / 24 V, 2 керуючі лінії та 2 релейні виходи 1 A / 24 V;
- MWS-60 — 4 потенційні релейні виходи 0,5 A / 24 V;
- MPK-60 — релейні виходи 1 A / 24 V.
Панель може додатково комплектуватися модулем передачі MKA-25, який дозволяє підключити панель пожежогасіння до адресної лінії системи POLON 6000 як адресний елемент.
Панель відповідає вимогам європейських стандартів PN-EN 12094-1, PN-EN 54-2 та PN-EN 54-4.
- резервне живлення: 2 × 12 В акумулятори ємністю 7–18 Ah;
- струм споживання від резервного живлення: 80 мА (однозонна) / 130 мА (двозонна);
- час роботи від резервного живлення: до 72 год;
- вихідний струм блока живлення: 3 – 4,2 A / 24 В;
- максимальна кількість шлейфів сповіщувачів: 6;
- максимальна кількість контрольних ліній: 16;
- максимальна кількість потенційних виходів: 10;
- кількість релейних виходів: 6;
