Панель управління пожежогасінням IGNIS 2500-2R (2 напрямки) POLON-ALFA
Опис та призначення
IGNIS 2500-2R — двозонна панель управління пожежогасінням, призначена для виявлення пожежі та керування стаціонарними установками пожежогасіння, що використовують газові, рідкі або аерозольні вогнегасні речовини. Прилад забезпечує контроль автоматичного процесу пожежогасіння та взаємодію з елементами системи.
Прилад працює зі звичайними пожежними сповіщувачами серій 40 і 30, кнопками PU-61 та PW-61, а також з акустичними та оптичними пристроями оповіщення SE-1 і SW-1. Двозонне виконання дозволяє керувати двома незалежними напрямками пожежогасіння.
Конфігурація та структура системи
У базовому двозонному виконанні прилад оснащується двома модулями MSG-25 (по одному на кожну зону). Версія IGNIS 2500-2R передбачає можливість розширення функціональності за рахунок встановлення додаткових керуючих модулів після монтажу шини MGR-64.
До складу додаткових модулів можуть входити:
- MKS-60 — 2 потенційні лінії (0,5 А / 24 В), 2 керуючі лінії, 2 безпотенційні релейні виходи (1 А / 24 В);
- MWS-60 — 4 потенційні релейні виходи (0,5 А / 24 В);
- MPK-60 — безпотенційні релейні виходи (1 А / 24 В).
Кількість додаткових модулів — до двох у складі приладу.
Функціональні можливості
- керування системою оповіщення з програмованим часом евакуації;
- програмування затримки перед подачею вогнегасної речовини;
- керування технологічним обладнанням;
- керування протипожежною автоматикою;
- керування системами пожежогасіння через програмовані виходи;
- передача сигналів тривоги до систем моніторингу або пожежної сигналізації об’єкта.
Як запускається пожежогасіння
- Запуск пожежогасіння здійснюється автоматично при одночасному спрацюванні сповіщувачів у двох лініях виявлення, вручну за допомогою кнопки PU-61 або сигналом від іншої системи через сухий контакт. Спрацювання лише однієї лінії формує сигнал «Пожежа» без запуску гасіння.
- Процес пожежогасіння відбувається у дві фази: попередження (евакуація) та гасіння з передачею керуючих сигналів на виконавчі пристрої.
Прилад може бути оснащений модулем MKA-25, що забезпечує роботу у шлейфі пожежної сигналізації POLON 6000 як адресного елемента та дозволяє інтегрувати систему пожежогасіння з системою виявлення пожежі на об’єкті.
Налаштування приладу та зчитування пам’яті подій виконується через USB-порт. Пам’ять подій зберігає до 1000 записів.

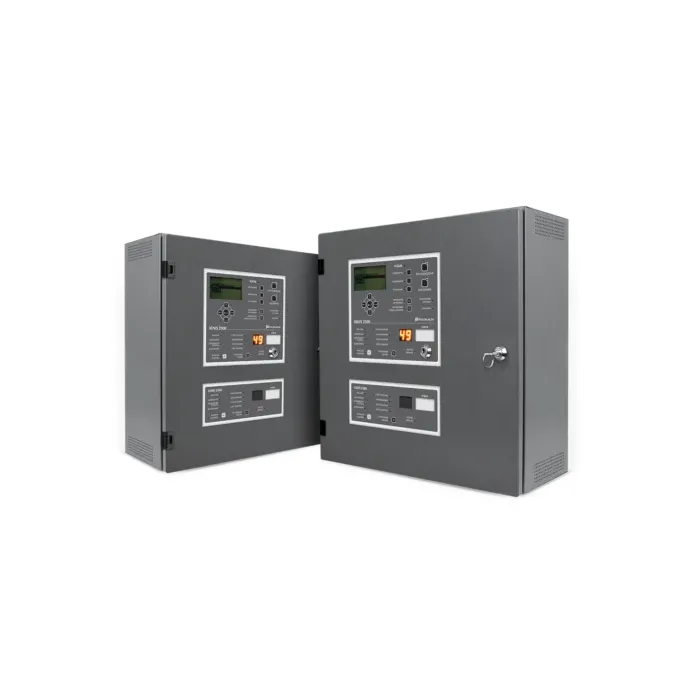

Прилад призначений для настінного монтажу. Корпус виконаний у вигляді шафи з дверцятами, на яких розміщені органи керування, індикації та LCD-дисплей. У задній частині передбачені кабельні вводи для підключення.
- Тип пристрою: панель управління пожежогасінням
- Кількість зон: 2
- Модулі в базовій конфігурації: 2 × MSG-25
- Можливість розширення: встановлення до 2 додаткових модулів після монтажу шини MGR-64
- Підтримувані модулі: MKS-60, MWS-60, MPK-60
- Резервне живлення: 2 × 12 В, 7–18 А·год
- Час роботи від АКБ: до 72 год
- Споживання у черговому режимі: 130 мА
- Вихідний струм джерела живлення: 3–4,2 А / 24 В
- Кількість шлейфів пожежних сповіщувачів: до 6 на зону
- Кількість контрольних ліній: до 16 на зону
- Кількість потенційних виходів: до 10 на зону
- Кількість релейних виходів: 6 на зону
- Опір шлейфу: до 2 × 120 Ом
- Кінцевий резистор (EOL): 5,6 кОм
- Максимальний струм сповіщувачів у шлейфі: до 2 мА
- Імпульс керування виконавчими пристроями: 2 А / 24 В
- Пам’ять подій: 1000 записів
- Інтерфейс конфігурування: USB
- Відповідність стандартам: PN-EN 12094-1, PN-EN 54-2, PN-EN 54-4
