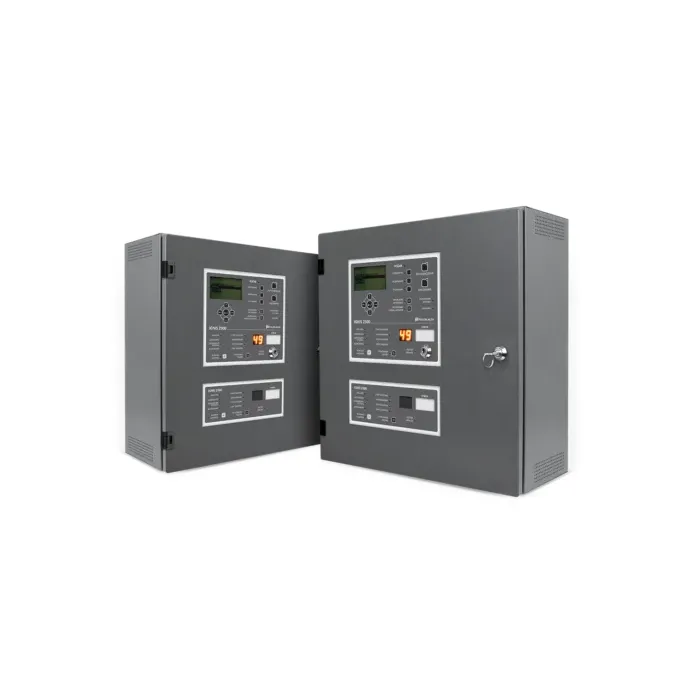

Панель управління пожежогасінням IGNIS 2500-2 (2 напрямки) POLON-ALFA
Опис та призначення
IGNIS 2500-2 — двозонний прилад керування пожежогасінням, призначений для виявлення пожежі та керування стаціонарним обладнанням пожежогасіння, що використовує газові, рідкі або аерозольні вогнегасні речовини. Прилад також забезпечує моніторинг процесу автоматичного пожежогасіння.
Прилад працює зі звичайними пожежними сповіщувачами серій 40 і 30, кнопками PU-61 та PW-61, а також з акустичними та оптичними пристроями оповіщення SE-1 і SW-1. Двозонне виконання дозволяє працювати з двома напрямками пожежогасіння. У базовій двозонній версії прилад оснащується двома модулями MSG-25.
Функціональні можливості
- керування системою тривожного оповіщення з можливістю програмування тривалості періоду евакуації;
- програмування часу затримки для герметизації приміщень після випуску вогнегасної речовини;
- керування технологічним обладнанням;
- керування обладнанням протипожежної автоматики;
- керування системами пожежогасіння через виходи з програмованим часом дії електричних імпульсів;
- передача сигналів тривоги до системи пожежного моніторингу або до взаємодіючого пожежного приладу на об’єкті.
Як запускається пожежогасіння
Система пожежогасіння запускається автоматично або вручну.
Автоматичний запуск відбувається при одночасному спрацюванні сповіщувачів у двох лініях виявлення (логіка підтвердження пожежі).
Також запуск можливий вручну за допомогою кнопки PU-61 або від іншої системи пожежної сигналізації через сигнал типу «сухий контакт», підключений до панелі.
Якщо спрацює лише одна лінія виявлення, система визначає це як пожежну тривогу, але пожежогасіння не запускається.
Вхідні та вихідні ланцюги
Для кожної зони пожежогасіння на модулі MSG-25 передбачено:
- 6 безпотенційних релейних виходів 1 А / 30 В з контролем цілісності лінії;
- 6 входів ліній моніторингу;
- 2 потенційні виходи по 2 А / 24 В для керування електромагнітним клапаном;
- 2 потенційні виходи по 0,7 А / 24 В для пристроїв моніторингу;
- 6 шлейфів звичайних сповіщувачів з можливістю програмування в релейні виходи 0,7 А / 24 В або у входи ліній моніторингу.
У двозонному виконанні прилад оснащений двома модулями MSG-25. Дана конфігурація описана як базова, без урахування додаткових модулів розширення.
Конфігурування приладу та зчитування пам’яті подій виконується через USB-порт. Прилад запам’ятовує 1000 останніх подій, сигнали про які були видані, а також дії, пов’язані з його роботою.
IGNIS 2500-2 призначений для настінного монтажу. Передню частину приладу складають дверцята з пристроями сигналізації та керування, РК-дисплеєм і замком із ключем. На задній частині корпусу розташовані кабельні вводи для прокладання монтажних проводів.
За паспортом IGNIS 2500 є двозонним у відповідному виконанні, працює з двома модулями MSG-25, підтримує описані алгоритми запуску та двофазний процес пожежогасіння.
- Тип пристрою: панель управління пожежогасінням
- Модулі в базовій конфігурації: 2 × MSG-25
- Резервне живлення: 2 × 12 В, 7–18 А·год
- Час роботи від АКБ: до 72 год
- Споживання у черговому режимі: 130 мА (для двозонної версії)
- Вихідний струм джерела живлення: 3–4,2 А / 24 В
- Кількість шлейфів пожежних сповіщувачів (на зону): до 6
- Кількість контрольних ліній (на зону): до 16
- Кількість потенційних виходів (на зону): до 10
- Кількість релейних виходів (на зону): 6
- Опір шлейфу: до 2 × 120 Ом
- Кінцевий резистор (EOL): 5,6 кОм
- Максимальний струм сповіщувачів у шлейфі: до 2 мА
- Імпульс керування виконавчими пристроями: 2 А / 24 В
- Пам’ять подій: 1000 подій
- Інтерфейс конфігурування: USB
- Відповідність стандартам: PN-EN 12094-1, PN-EN 54-2, PN-EN 54-4
