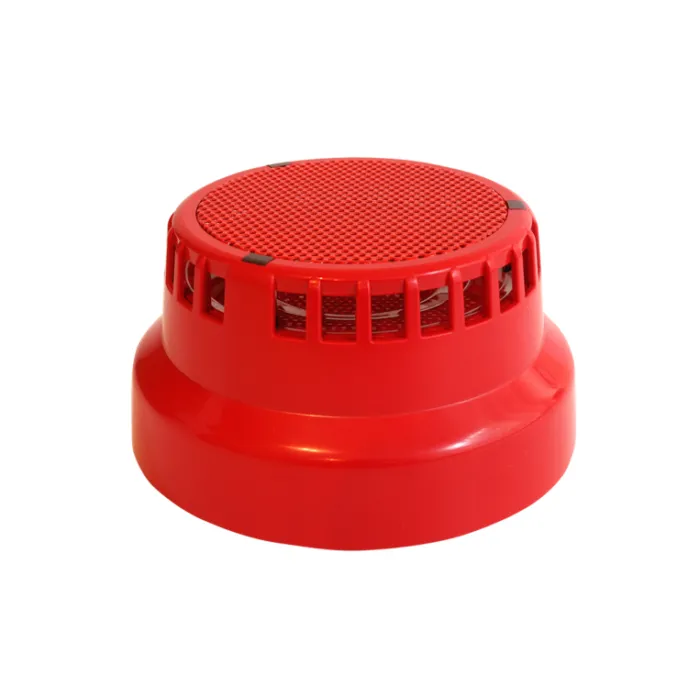

Оповіщувач звуковий адресний Polon Alfa SAW-6001
Опис та призначення
SAW-6001 Polon Alfa — адресний акустичний оповіщувач, призначений для звукового оповіщення людей про пожежу у системах пожежної сигналізації POLON 4000 та POLON 6000. Пристрій активується приймально-контрольним приладом після виконання запрограмованих умов тривоги, наприклад при виникненні пожежі в зоні або загальної пожежної тривоги, та формує попереджувальний звуковий сигнал.
Оповіщувач оснащений п’єзоелектричним звуковим випромінювачем та забезпечує рівень звукового сигналу до 103 дБ. Пристрій дозволяє вибрати один із трьох рівнів гучності, що дає можливість адаптувати оповіщення до акустичних умов приміщення.
SAW-6001 встановлюється у монтажну базу G-40S, яка входить до комплекту постачання. Корпус виготовлений з вогнестійкого матеріалу червоного кольору. Усередині пристрою передбачено місце для встановлення батареї 9 В типу 6LR61. Для підключення використовується безгвинтовий клемний блок із шістьма контактами: дві пари для підключення адресної лінії (вхід і вихід) та дві клеми для підключення додаткового зовнішнього джерела живлення.
Принцип роботи
Оповіщувач SAW-6001 активується приймально-контрольним приладом системи пожежної сигналізації після виконання запрограмованих умов тривоги та формує звуковий сигнал оповіщення. Для роботи пристрою використовуються два джерела живлення: від адресної лінії та від батареї 9 В або зовнішнього джерела живлення. Обидва джерела контролюються приймально-контрольним приладом. У разі несправності індикація здійснюється жовтим миготінням світлодіодів.
Адреса оповіщувача програмується автоматично з приймально-контрольного приладу та зберігається в енергонезалежній пам’яті пристрою. Оповіщувач оснащений вбудованим ізолятором короткого замикання, який відокремлює пошкоджену ділянку адресної лінії.
- адресний акустичний оповіщувач для систем POLON 4000 та POLON 6000;
- максимальний рівень звуку до 103 дБ;
- три рівні гучності звукового сигналу;
- живлення від адресної лінії та батареї 9 В або зовнішнього джерела живлення;
- контроль джерел живлення приймально-контрольним приладом;
- автоматичне адресування збереженням адреси в енергонезалежній пам’яті;
- вбудований ізолятор короткого замикання;
- монтаж у базу G-40S з безгвинтовими клемами підключення.
Сфера застосування
Адресний акустичний оповіщувач SAW-6001 використовується у системах пожежної сигналізації для звукового оповіщення людей про пожежну тривогу на об’єктах різного призначення:
- адміністративні та офісні будівлі;
- торгові центри та магазини;
- виробничі підприємства;
- складські комплекси;
- навчальні та медичні установи;
- готелі та інші громадські об’єкти.
- живлення від адресної лінії: 16,5–24,6 В DC;
- напруга зовнішнього джерела живлення: 9,6–30 В DC;
- споживання струму від адресної лінії: ≤150 μA;
- споживання струму від батареї: ≤150 mA;
- споживання струму від зовнішнього джерела (24 В): ≤50 mA;
- час роботи від батареї 9 В: 2–5 років у черговому режимі, не менше 3 год у режимі тривоги;
- максимальний рівень звуку: 103 дБ;
- діапазон робочих температур: −25…+50 °C;
- ступінь захисту: IP21C;
- габарити (з базою): Ø115 × 70 мм;
- маса: 0,2 кг;
- відповідність стандарту: PN-EN 54-3.
