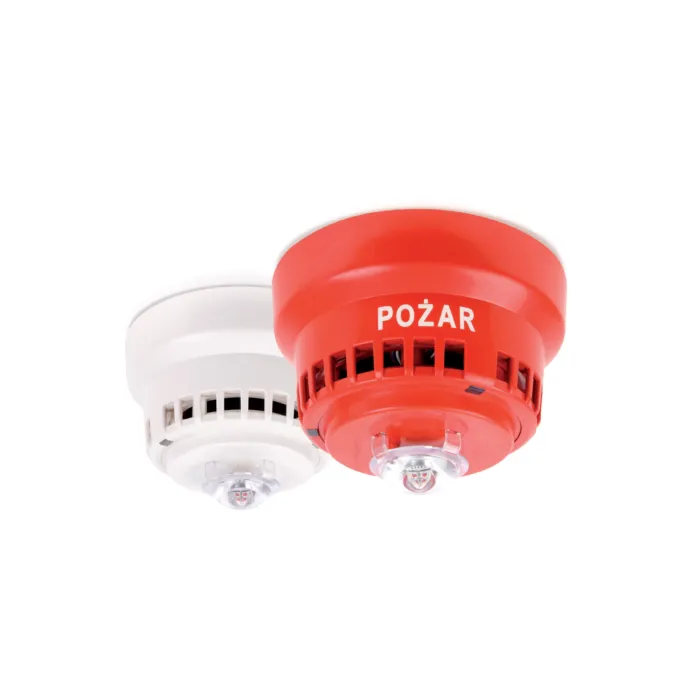

Оповіщувач пожежний світлозвуковий SAB-6101-3RR Polon-Alfa
Опис та призначення
SAB-6101-3RR — безадресний світлозвуковий оповіщувач, призначений для подачі звукового та світлового сигналу пожежної тривоги у системах пожежної сигналізації. Пристрій використовується для оповіщення людей про пожежу у приміщеннях та працює з приймально-контрольними приладами, які забезпечують необхідну напругу живлення на виходах.
Принцип роботи
Після подачі живлення мікропроцесор оповіщувача виконує самодіагностику основних електронних вузлів. У разі виявлення несправності пристрій переходить у безпечний режим роботи, що індикується циклічним миготінням червоних світлодіодів. Кількість спалахів у циклі може використовуватись під час технічного обслуговування для визначення типу несправності.
Після успішної перевірки оповіщувач переходить у режим тривоги, відтворює обрану сигнальну послідовність та одночасно подає світловий сигнал. Одночасно контролюється лінія синхронізації для узгодженої роботи групи оповіщувачів у зоні.
Конструкція
Основним елементом пристрою є п’єзоелектричний перетворювач, який формує акустичний сигнал. У верхній частині корпусу розміщені світлодіодні індикатори з оптичною лінзою для формування світлового сигналу.
Електронні компоненти розміщені у корпусі з вогнестійкого пластику. Монтаж виконується на базу G-40SK, що постачається у комплекті з оповіщувачем. База має безгвинтову клемну колодку з шістьма контактами для підключення живлення, лінії синхронізації та кнопки вимкнення звуку.
Налаштування роботи
У моделі SAB-6101 передбачено вибір однієї з трьох сигнальних послідовностей. Також можна встановити один із трьох рівнів гучності.
Оповіщувач підтримує синхронізацію світлових і звукових сигналів у групі пристроїв, що працюють у межах однієї зони.
Особливість модифікації
Версія 3RR розрахована на встановлення у приміщеннях з висотою монтажу до 3 м, що відповідає фотометричним параметрам світлового сигналу.
Де застосовується
Оповіщувач використовується у системах пожежної сигналізації для звукового та світлового оповіщення у будівлях громадського, адміністративного та промислового призначення.
- тип: світлозвуковий пожежний оповіщувач, безадресний
- висота встановлення: до 3 м
- звуковий сигнал: тональний
- сигнальні послідовності: 3
- живлення: 9,6–30 В DC
- споживаний струм: ≤280 мА (9,6–16 В), ≤170 мА (16–30 В)
- рівень звуку: до 105 дБ
- світлова індикація: LED, 0,5 Гц
- температура роботи: −25…+55 °C
- ступінь захисту: IP21C
- габарити: Ø115 × 94 мм
- маса: 0,26 кг
- монтаж: база G-40SK
- стандарти: EN 54-3, EN 54-23
