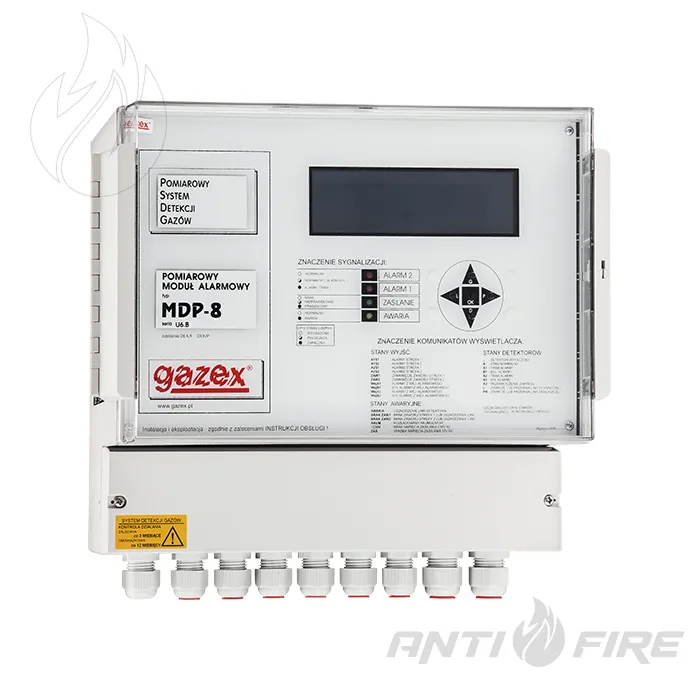

Модуль вимірювання та керування порогами MDP-8/M GAZEX

Опис та призначення

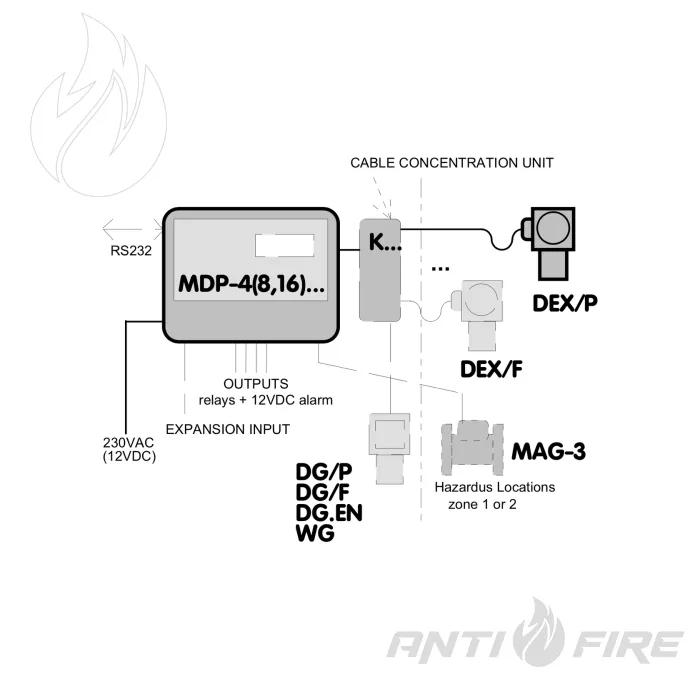

MDP-8/M — вимірювальний модуль сигналізації для систем виявлення газу, призначений для контролю та живлення до 8 газових детекторів. Модуль працює як з вимірювальними детекторами типу DEX/P і DG/P, так і з пороговими детекторами типу DEX/F, DEX/A, DG/F, DG.EN. Прилад використовується в двопорогових або вимірювальних системах детекції газів, а також у системах активної газової безпеки GX.

Модель MDP-8/M застосовується там, де потрібно не лише приймати сигнали тривоги від детекторів, а й контролювати поточні значення, обробляти аварійні стани та передавати команди на зовнішні пристрої. Модуль підтримує до 8 каналів, має графічний LCD-дисплей, світлодіодну індикацію та вбудовану звукову сигналізацію. Для вимірювальних детекторів передбачено три рівні сигналізації — A1, A2, A3, а для порогових — два рівні, A1 та A2.

Однією з ключових особливостей MDP-8/M є можливість роботи з аналоговим сигналом 4–20 мА та цифровим зв’язком RS-485. Модуль може взаємодіяти з іншими пристроями через 4 контактні виходи керування, 4 виходи сигналізації 12 V DC, окремий вихід «AWARIA» та 2 ізольовані входи тривоги. Це дозволяє підключати зовнішні світлові й звукові сигналізатори, передавати сигнали в автоматику будівлі та будувати більш складні системи керування.

Модуль також підтримує поділ детекторів на 2 зони, що дає змогу окремо керувати зовнішніми пристроями залежно від того, у якій зоні виникла тривога. Передбачено енергонезалежну пам’ять на 1600 подій, налаштування затримок тривоги, режими «Тиха робота», «Сервісний режим» і «Автоскидання», а також можливість відображення на екрані або поточних виміряних значень, або порогових і аварійних станів.
