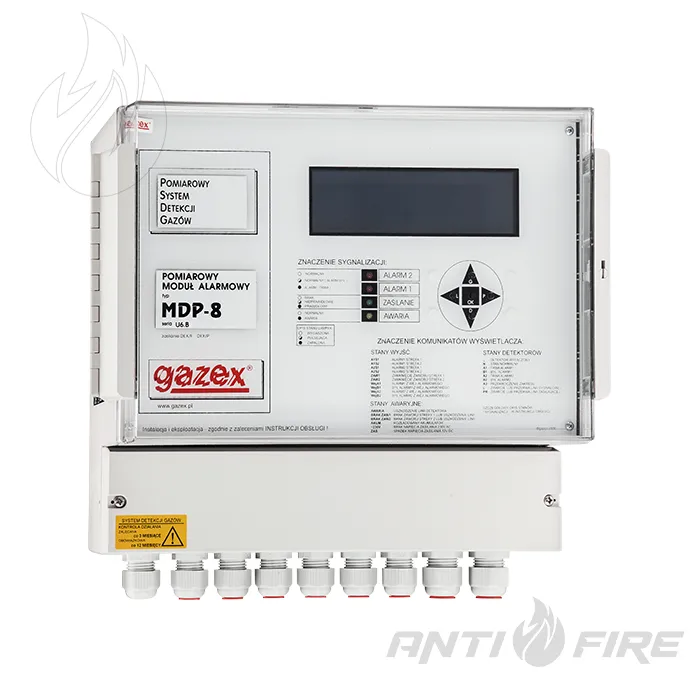

Модуль вимірювання та керування порогами MDP-8.A24/M GAZEX
Опис та призначення
MDP-8.A24/M — це вимірювальний модуль сигналізації для систем виявлення газу, розрахований на роботу до 8 газових детекторів GAZEX. Модель застосовується в системах, де потрібно не лише отримувати сигнали тривоги, а й контролювати поточні значення, обробляти аварійні стани та передавати сигнали на зовнішні пристрої.
Призначення
Модуль використовується у системах газового контролю, де необхідно:
- контролювати роботу кількох детекторів одночасно;
- відображати поточні показники;
- фіксувати тривожні та аварійні стани;
- передавати сигнали на зовнішні оповіщувачі та інші елементи автоматики.
З якими детекторами працює
MDP-8.A24/M сумісний з такими типами детекторів:
- вимірювальні: DEX/P, DG/P;
- порогові: DEX/F, DEX/A, DG/F, DG.EN.
Для вимірювальних детекторів модуль підтримує три рівні сигналізації, а для порогових — два рівні тривоги.
Основні функції
Модуль виконує одразу кілька функцій у системі:
- живить підключені детектори;
- приймає та обробляє сигнали від них;
- контролює стан ліній зв’язку;
- визначає аварійні стани;
- автоматично відключає живлення пошкодженого детектора без зупинки інших каналів;
- зберігає події у внутрішній пам’яті;
- передає дані через RS-485.
Логіка роботи системи
MDP-8.A24/M підтримує поділ детекторів на 2 зони, завдяки чому можна окремо керувати зовнішніми пристроями залежно від того, де виникла тривога. Це дозволяє будувати більш гнучкі системи газового контролю та розділяти логіку реагування по зонах.
Індикація та керування
Для контролю роботи модуля передбачено:
- графічний LCD-дисплей;
- світлодіодну індикацію;
- вбудовану звукову сигналізацію.
Також модуль підтримує режими:
- «Тиха робота»;
- «Сервісний режим»;
- «Автоскидання»;
- «Режим підтверджень».
Підключення зовнішніх пристроїв
Модель має:
- 4 релейні виходи;
- 4 виходи сигналізації 12 V DC;
- вихід AWARIA;
- 2 ізольовані входи тривоги.
Завдяки цьому модуль може працювати як центральний елемент локальної системи газового контролю та взаємодіяти із зовнішніми світловими і звуковими сигналізаторами, а також з іншими пристроями автоматики.
Виконання моделі
MDP-8.A24/M — це версія з живленням 24 V DC, цифровим інтерфейсом RS-485 і без виходів керування клапанами, оскільки це не Z-версія.
- Модель: MDP-8.A24/M
- Тип обладнання: модуль вимірювання та керування порогами
- Сумісні детектори: DEX/P, DG/P, DEX/F, DEX/A, DG/F, DG.EN
- Максимальна кількість детекторів: 8
- Кількість каналів: 8
- Напруга живлення: 24 V DC
- Допустимий діапазон живлення: 18–30 V
- Максимальна споживана потужність: 40 W
- Живлення детекторів: 9 V
- Виходи сигналізації 12 V DC: 4
- Контактні виходи: 4
- Вихід «AWARIA»: 1
- Входи тривоги: 2
- Цифровий вихід: RS-485
- Дисплей: графічний LCD
- Пам’ять подій: 1600 подій
- Робоча температура: від 0 °C до +40 °C
- Корпус: ABS
- Ступінь захисту: IP54
- Габарити: 300 × 330 × 150 мм
- Маса: близько 3,6 кг
