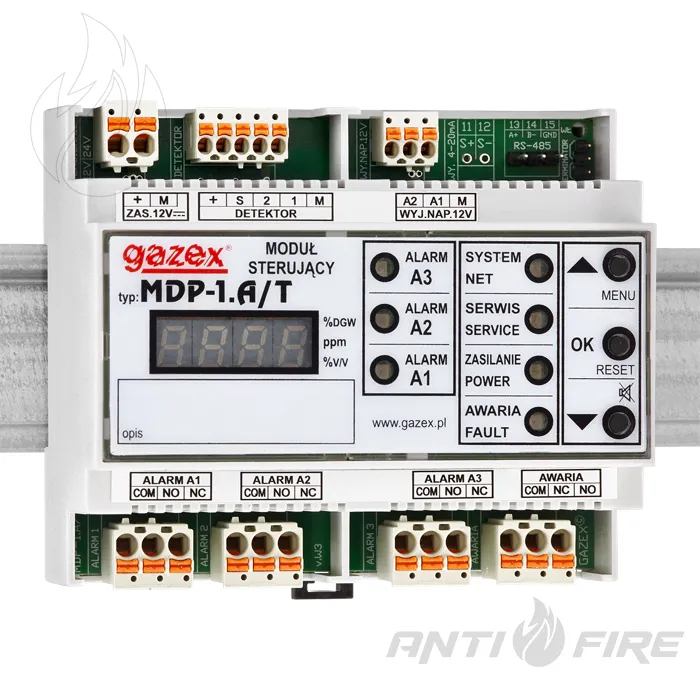

Модуль вимірювання та керування порогами MDP-1.A/T GAZEX
Опис та призначення
MDP-1.A/T — цифровий вимірювальний модуль сигналізації, призначений для роботи з одним газовим детектором GAZEX. Модуль виконує циклічне вимірювання і контроль сигналів детектора, а при перевищенні встановлених порогів вмикає світлову сигналізацію та активує виходи керування.
Сумісні детектори
Модель сумісна з детекторами типу DEX/F, DEX/A, DEX/P, а також DG/F, DG/P, DG.EN. Модуль може працювати як з вимірювальними, так і з двопороговими детекторами.
Принцип роботи
Для вимірювального детектора MDP-1.A/T підтримує три рівні сигналізації — A1, A2 і A3, а для порогового — два рівні тривоги A1 і A2. Модуль живить підключений детектор, контролює стан лінії зв’язку та виявляє аварійні стани. Для вимірювальних детекторів можна задавати пороги тривоги в межах повного діапазону вимірювання.
Функції контролю
Модуль дає змогу вести розрахунок NDS і NDSCh для детекторів токсичних газів, а також обирати одиниці відображення: % діапазону, %DGW, ppm або %V/V. Це дозволяє адаптувати роботу системи до типу підключеного детектора та контрольованого середовища.
Індикація та пам’ять подій
Для контролю стану системи модуль оснащений LED-індикацією значення сигналу, світлодіодами станів виходів і вбудованою звуковою сигналізацією. У внутрішній енергонезалежній пам’яті зберігається 200 останніх подій із фіксацією часу початку, завершення та джерела події.
Режими роботи
MDP-1.A/T підтримує кілька режимів роботи: режим з пам’яттю, режим з підхопленням тривоги, режим A3, режим без пам’яті, сервісний режим і режим тихої роботи. Це дає змогу налаштувати логіку реагування відповідно до умов конкретного об’єкта.
Підключення зовнішніх пристроїв
Модуль має виходи 12 V для сигналів A1 і A2, а також релейні виходи для ALARM1, ALARM2, ALARM3 і AWARIA. Вони можуть використовуватися для керування сиренами, світловими сигналізаторами, вентиляторами, двигунами, контакторами, інформаційними табло або для підключення до автоматики будівлі.
Монтаж
Корпус MDP-1.A/T призначений для монтажу на DIN-рейку TH35 у стандартних електричних шафах.
- Модель: MDP-1.A/T
- Тип обладнання: вимірювальний модуль сигналізації
- Сумісні детектори: DEX/F, DEX/A, DEX/P, DG/F, DG/P, DG.EN
- Максимальна кількість детекторів: 1
- Напруга живлення: 12 V DC
- Живлення детектора: 9–12 V DC
- Рівні сигналізації: A1, A2, A3 / A1, A2
- Виходи напругові: A1, A2 — 12 V DC
- Релейні виходи: ALARM1, ALARM2, ALARM3, AWARIA
- Пам’ять подій: 200 подій
- Індикація: LED-дисплей, LED-індикатори, звукова сигналізація
- Робоча температура: від -10 °C до +40 °C
- Ступінь захисту: IP20
- Монтаж: DIN-рейка TH35
- Габарити: 106 × 90 × 65 мм
