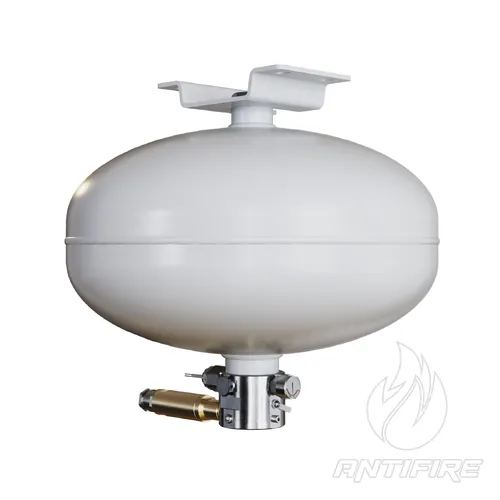

Модуль порошкового пожежогасіння МПП "Бранд-12-ВЗ" -Е -С -68 вибухозахищений

Опис та призначення

Модуль порошкового пожежогасіння МПП «Бранд-12-ВЗ»-Е-С-68 — це вибухозахищена модифікація модуля Бранд-12 з електричним пуском, стельовим кріпленням і температурою самоспрацьовування 68 °C. Модуль застосовується у складі автоматичних систем порошкового пожежогасіння та призначений для захисту приміщень, обладнання й окремих пожежонебезпечних зон.

За номенклатурою виробника модифікація має позначення МПП "Бранд-12"-Е-С-68-ВЗ. Вона належить до вибухозахищеного виконання, тому може використовуватися на об’єктах, де до обладнання висуваються додаткові вимоги щодо експлуатації у вибухонебезпечних зонах.

Базова модель Бранд-12 та можливі модифікації дивиться тут.

Призначення Бранд-12-ВЗ-Е-С-68

Модуль Бранд-12-ВЗ-Е-С-68 призначений для поверхневого та об’ємного гасіння пожеж класів А, В і С. Його можна застосовувати там, де порошкове пожежогасіння відповідає умовам об’єкта, а запуск модуля має виконуватися від зовнішнього електричного сигналу системи пожежної автоматики.

Модуль можна розглядати для захисту:

• виробничих приміщень;
• складських зон;
• технічних приміщень;
• гаражів, СТО та сервісних зон;
• локальних пожежонебезпечних ділянок;
• окремого обладнання або технологічних зон;
• об’єктів, де потрібне вибухозахищене виконання обладнання.

Вибухозахищене виконання

Модулі Бранд у вибухозахищеному виконанні належать до обладнання категорії 3 групи II та можуть експлуатуватися у вибухонебезпечних зонах класу 2 приміщень і зовнішніх установок. Таке виконання передбачене для зон, де можливе утворення вибухонебезпечних сумішей категорій IIC та IIIC з температурною групою Т6.

Бранд-12-ВЗ-Е-С-68 оснащений вибухозахищеним піротехнічним пускачем. Завдяки цьому модуль може застосовуватися у складі автоматичних систем порошкового пожежогасіння на об’єктах із відповідними вимогами до вибухозахисту.

Електричний пуск і принцип роботи

Модифікація Бранд-12-ВЗ-Е-С-68 має електричний спосіб активації. Після подачі електричного імпульсу на вибухозахищений піротехнічний пускач утворюються порохові гази, які переміщують штовхач у напрямку термочутливої колби. Після руйнування колби відкривається запірно-пусковий пристрій, а вогнегасний порошок під дією робочого тиску газу-витискувача подається в зону захисту.

Під час випуску порошку відбувається падіння тиску, після чого розмикаються контакти сигналізатора тиску. Це дозволяє контролювати стан модуля в системі пожежної автоматики.

Площа та об’єм захисту

Показники захищуваної площі та об’єму для Бранд-12 потрібно визначати з урахуванням висоти монтажу. Для стельового кріплення максимальні значення змінюються залежно від того, на якій висоті встановлений модуль.

• при висоті монтажу до 3 м: захищувана площа для класу А — до 64 м², для класу В — до 36 м²;
• при висоті монтажу до 3 м: захищуваний об’єм для класу А — до 128 м³, для класу В — до 72 м³;
• при висоті монтажу від 3 до 4,5 м: захищувана площа для класу А — до 49 м², для класу В — до 25 м²;
• при висоті монтажу від 3 до 4,5 м: захищуваний об’єм для класу А — до 98 м³, для класу В — до 50 м³.

Через це під час підбору модуля важливо враховувати не тільки площу приміщення, а й висоту встановлення, клас можливої пожежі, конфігурацію зони захисту та розміщення обладнання.

Конструкція та монтаж

Конструктивно модуль являє собою балон еліптичної форми із запірно-пусковим пристроєм. Корпус заповнений вогнегасним порошком і газом-витискувачем, який забезпечує подачу порошку після спрацювання модуля. У комплект входить кронштейн для монтажу.

Стельове кріплення застосовують у випадках, коли модуль потрібно розмістити над зоною захисту. Під час проєктування потрібно враховувати висоту монтажу, площу та об’єм зони захисту, напрямок подачі порошку, розташування обладнання й вимоги до системи пожежної автоматики.

Переваги модифікації Бранд-12-ВЗ-Е-С-68

• вибухозахищене виконання для зон із відповідними вимогами до обладнання;
• електричний пуск для роботи у складі автоматичних систем пожежогасіння;
• стельове кріплення для монтажу над зоною захисту;
• температура самоспрацьовування 68 °C;
• можливість поверхневого та об’ємного гасіння;
• застосування для пожеж класів А, В і С;
• можливість контролю працездатності через сигналізатор тиску;
• конструкція передбачає технічне обслуговування.

Коли модуль не варто застосовувати

Автоматичні системи порошкового пожежогасіння не застосовують для гасіння речовин, схильних до самозаймання або тління всередині матеріалу, а також пірофорних речовин і матеріалів, які можуть горіти без доступу повітря. Також такі системи не використовують у приміщеннях, які не можуть бути залишені людьми до подачі вогнегасного порошку.

Модулі порошкового пожежогасіння не рекомендується застосовувати для захисту об’єктів з великою кількістю електроніки та відкритих електричних контактів обладнання, зокрема серверних, апаратних, АТС та подібних приміщень.

Як правильно підібрати Бранд-12-ВЗ-Е-С-68

Перед замовленням модуля потрібно перевірити клас вибухонебезпечної зони, площу та об’єм захисту, клас можливої пожежі, висоту монтажу, спосіб запуску й вимоги до системи пожежної автоматики. Для об’єктів із вибухонебезпечними зонами підбір обладнання бажано виконувати на основі проєктних даних і чинних нормативних вимог.

Спеціалісти Антіфаєр допоможуть уточнити характеристики, перевірити відповідність модуля умовам експлуатації та підібрати рішення для конкретного об’єкта.
