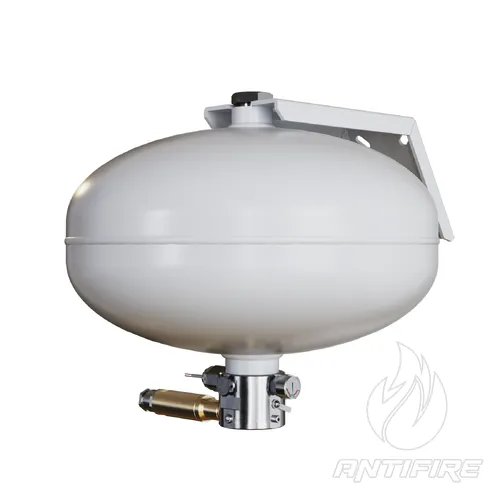

Модуль порошкового пожежогасіння МПП "Бранд-12-ВЗ" -Е -Н -68 вибухозахищений

Опис та призначення

Модуль порошкового пожежогасіння МПП «Бранд-12-ВЗ»-Е-Н-68 — це вибухозахищена модифікація модуля Бранд-12 з електричним пуском, настінним кріпленням і температурою самоспрацьовування 68 °C. Модуль застосовується у складі автоматичних систем порошкового пожежогасіння та призначений для захисту приміщень, обладнання й окремих пожежонебезпечних зон.

За номенклатурою виробника модифікація має позначення МПП "Бранд-12"-Е-Н-68-ВЗ. Вона належить до вибухозахищеного виконання, тому може використовуватися на об’єктах, де до обладнання висуваються додаткові вимоги щодо експлуатації у вибухонебезпечних зонах.

Базова модель Бранд-12 та можливі модифікації дивиться тут.

Призначення Бранд-12-ВЗ-Е-Н-68

Модуль Бранд-12-ВЗ-Е-Н-68 призначений для поверхневого та об’ємного гасіння пожеж класів А, В і С. Його можна застосовувати там, де порошкове пожежогасіння відповідає умовам об’єкта, а запуск модуля має виконуватися від зовнішнього електричного сигналу системи пожежної автоматики.

Модуль можна розглядати для захисту:

• виробничих приміщень;
• складських зон;
• технічних приміщень;
• гаражів, СТО та сервісних зон;
• локальних пожежонебезпечних ділянок;
• окремого обладнання або технологічних зон;
• об’єктів, де потрібне вибухозахищене виконання обладнання.

Вибухозахищене виконання

Модулі Бранд у вибухозахищеному виконанні належать до обладнання категорії 3 групи II та можуть експлуатуватися у вибухонебезпечних зонах класу 2 приміщень і зовнішніх установок. Таке виконання передбачене для зон, де можливе утворення вибухонебезпечних сумішей категорій IIC та IIIC з температурною групою Т6.

Модуль оснащений вибухозахищеним піротехнічним пускачем з маркуванням II 3G Ex d IIC T6 Gc, II 3D Ex d IIIC T6 Dc. Ступінь захисту від зовнішніх впливів — не нижче IPX7 відповідно до ДСТУ EN 60529.

Електричний пуск і принцип роботи

Модифікація Бранд-12-ВЗ-Е-Н-68 має електричний спосіб активації. Після подачі електричного імпульсу на вибухозахищений піротехнічний пускач утворюються порохові гази, які переміщують штовхач у напрямку термочутливої колби. Після руйнування колби відкривається запірно-пусковий пристрій, а вогнегасний порошок під дією робочого тиску газу-витискувача подається в зону захисту.

Під час випуску порошку відбувається падіння тиску, після чого розмикаються контакти сигналізатора тиску. Це дозволяє контролювати стан модуля в системі пожежної автоматики.

Площа та об’єм захисту

Для настінної модифікації Бранд-12-ВЗ-Е-Н-68 показники захищуваної площі та об’єму визначаються для монтажу на вертикальній конструкції з висотою встановлення до 3,5 м.

• максимальна захищувана площа для класу А — до 64 м²;
• максимальна захищувана площа для класу В — до 36 м²;
• максимальний захищуваний об’єм для класу А — до 128 м³;
• максимальний захищуваний об’єм для класу В — до 72 м³.

Під час підбору модуля потрібно враховувати площу та об’єм приміщення, висоту монтажу, клас можливої пожежі, конфігурацію зони захисту, розміщення обладнання та вимоги проєкту.

Конструкція та монтаж

Конструктивно модуль являє собою балон еліптичної форми із запірно-пусковим пристроєм. Корпус заповнений вогнегасним порошком і газом-витискувачем, який забезпечує подачу порошку після спрацювання модуля. У комплект входить кронштейн для монтажу.

Настінне кріплення застосовують у випадках, коли модуль потрібно встановити на вертикальній конструкції або коли стельовий монтаж неможливий чи не відповідає схемі захисту. Під час проєктування потрібно враховувати напрямок подачі порошку, висоту монтажу, площу та об’єм зони захисту, розміщення обладнання й вимоги до системи пожежної автоматики.

Переваги модифікації Бранд-12-ВЗ-Е-Н-68

• вибухозахищене виконання для зон із відповідними вимогами до обладнання;
• електричний пуск для роботи у складі автоматичних систем пожежогасіння;
• настінне кріплення для монтажу на вертикальних конструкціях;
• температура самоспрацьовування 68 °C;
• можливість поверхневого та об’ємного гасіння;
• застосування для пожеж класів А, В і С;
• можливість контролю працездатності через сигналізатор тиску;
• конструкція передбачає технічне обслуговування.

Коли модуль не варто застосовувати

Автоматичні системи порошкового пожежогасіння не застосовують для гасіння речовин, схильних до самозаймання або тління всередині матеріалу, а також пірофорних речовин і матеріалів, які можуть горіти без доступу повітря. Також такі системи не використовують у приміщеннях, які не можуть бути залишені людьми до подачі вогнегасного порошку.

Модулі порошкового пожежогасіння не рекомендується застосовувати для захисту об’єктів з великою кількістю електроніки та відкритих електричних контактів обладнання, зокрема серверних, апаратних, АТС та подібних приміщень.

Як правильно підібрати Бранд-12-ВЗ-Е-Н-68

Перед замовленням модуля потрібно перевірити клас вибухонебезпечної зони, площу та об’єм захисту, клас можливої пожежі, висоту монтажу, спосіб запуску й вимоги до системи пожежної автоматики. Для об’єктів із вибухонебезпечними зонами підбір обладнання бажано виконувати на основі проєктних даних і чинних нормативних вимог.

Спеціалісти Антіфаєр допоможуть уточнити характеристики, перевірити відповідність модуля умовам експлуатації та підібрати рішення для конкретного об’єкта.
