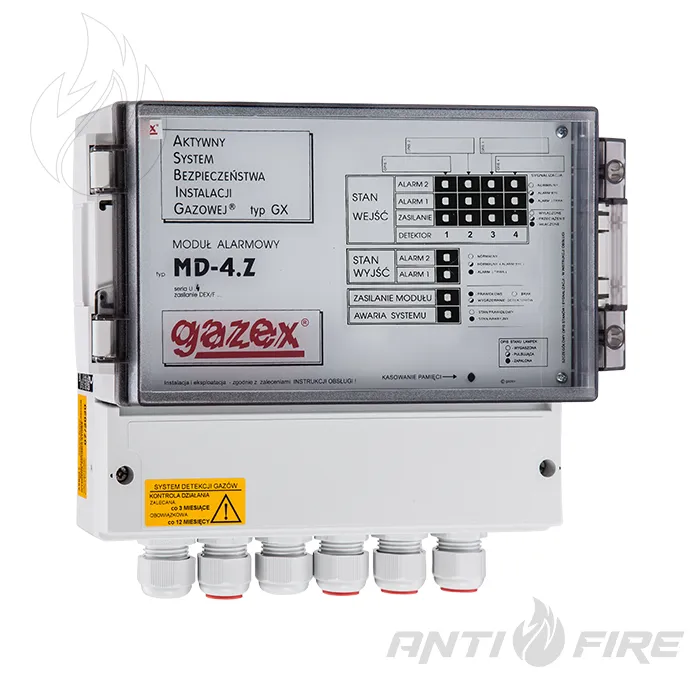

Модуль керування та живлення MD-4.Z GAZEX
Опис та призначення
MD-4.Z застосовується як центральний модуль у системах газової сигналізації, де необхідно підключити до 4 двопорогових детекторів і організувати передачу сигналів на зовнішні виконавчі пристрої. Модель поєднує функції живлення, керування та обробки тривожних сигналів.
Модуль приймає сигнали від підключених детекторів, обробляє рівні тривоги A1 та A2, забезпечує централізований контроль, індикацію тривожних станів, зберігання інформації про спрацювання та контроль стану ліній підключення.
Ключова особливість MD-4.Z — керування відсічним клапаном через високострумовий імпульсний вихід 12 V DC. Завдяки цьому модуль може не лише передавати сигнал тривоги, а й запускати виконавчий механізм перекриття газу. Додатково передбачена можливість підключення зовнішніх світлових і звукових сигналізаторів, а також передавання сигналів на інші пристрої через контактні виходи.
Для кожного каналу реалізована світлова індикація, а для локального оповіщення передбачена внутрішня звукова сигналізація. Також модуль підтримує контроль стану підключених детекторів, включно з індикацією порушення лінії, і має функцію ручного тестування виходів.
MD-4.Z розрахований на живлення від 230 V AC. Корпус має ступінь захисту IP54, що дозволяє використовувати модуль як елемент стаціонарної системи в технічних приміщеннях.
- Модель: MD-4.Z
- Тип обладнання: модуль керування та живлення
- Сумісні детектори: DEX/F, DEX/A, DG/F, DG.EN
- Максимальна кількість детекторів: 4
- Рівні тривоги: A1, A2
- Напруга живлення: 230 V AC
- Живлення детекторів: 9 V DC
- Виходи сигналізації: 2 × 12 V DC
- Контактні виходи: 2 × NO/NC
- Вихід «AWARIA»: 1
- Вихід для керування клапаном: 1 × 12 V DC, високострумовий імпульсний
- Робоча температура: від -10 °C до +40 °C
- Корпус: ABS + PC
- Ступінь захисту: IP54
- Габарити: 215 × 240 × 115 мм
