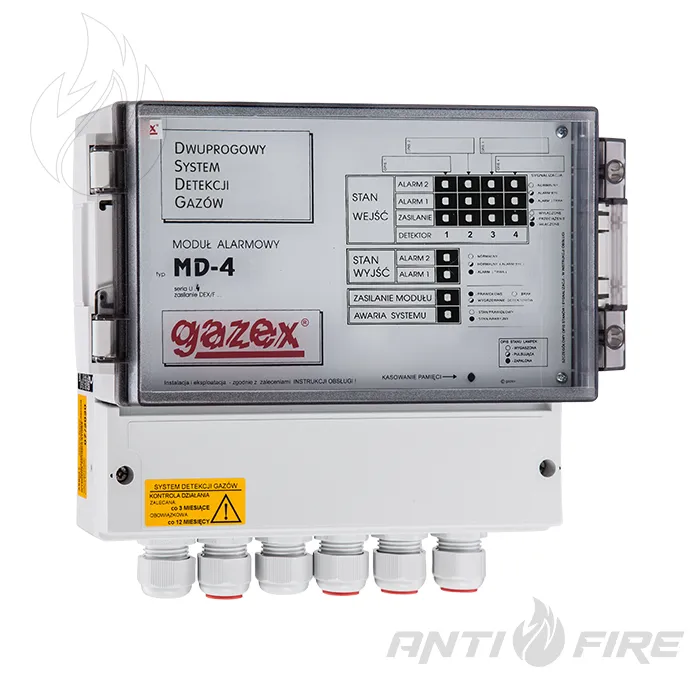

Модуль керування та живлення MD-4 GAZEX

Опис та призначення

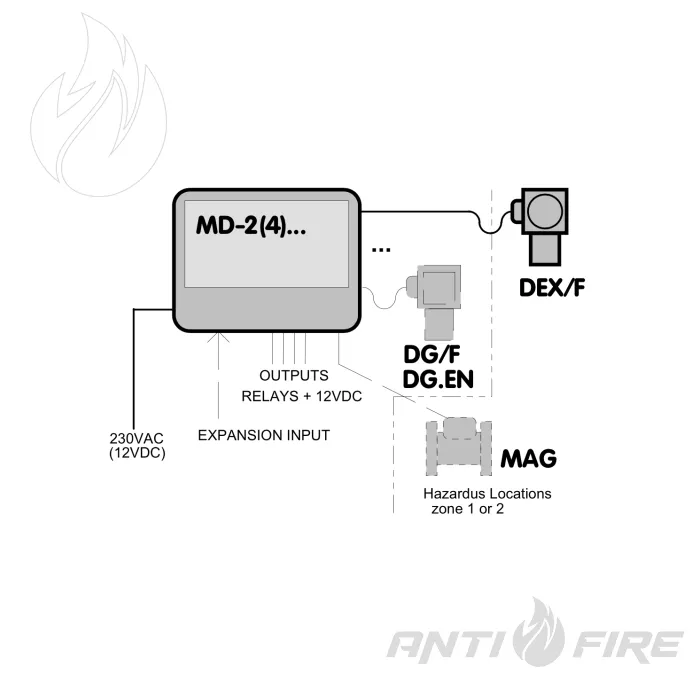

MD-4 — модуль керування та живлення для систем газової сигналізації з можливістю підключення до 4 двопорогових газових детекторів типу DEX/F, DG/F та DG.EN. Прилад призначений для живлення підключених детекторів, приймання сигналів тривоги та керування зовнішніми пристроями у складі двопорогових систем детекції газів і систем активної газової безпеки GX.

Модель MD-4 підтримує 4 канали контролю і працює з двома рівнями тривоги: A1 — попереджувальний і A2 — аварійний. Для кожного каналу передбачені світлова індикація та пам’ять тривожних станів, а також пам’ять станів керуючих виходів. Модуль також контролює стан дротового з’єднання з детекторами та сигналізує про обрив провідника.

Прилад має 2 виходи сигналізації 12 V DC, 2 безпотенційні контактні виходи NO/NC, 1 вихід “AWARIA” та 2 ізольовані входи тривоги 12 V DC. Це дозволяє підключати зовнішні акустичні та світлові сигналізатори, а також організовувати взаємодію з іншими модулями або пристроями. Для локального оповіщення в модулі передбачена внутрішня п’єзокерамічна сирена.

Живлення самого модуля — 230 V AC, а живлення підключених детекторів здійснюється напругою 9 V DC. Передбачено захист від короткого замикання та перевищення струму, а також функцію ручного тестування виходів кнопкою TEST. Після ввімкнення живлення діє затримка вхідних сигналів близько 60 секунд, а вихідних — близько 20 секунд.
