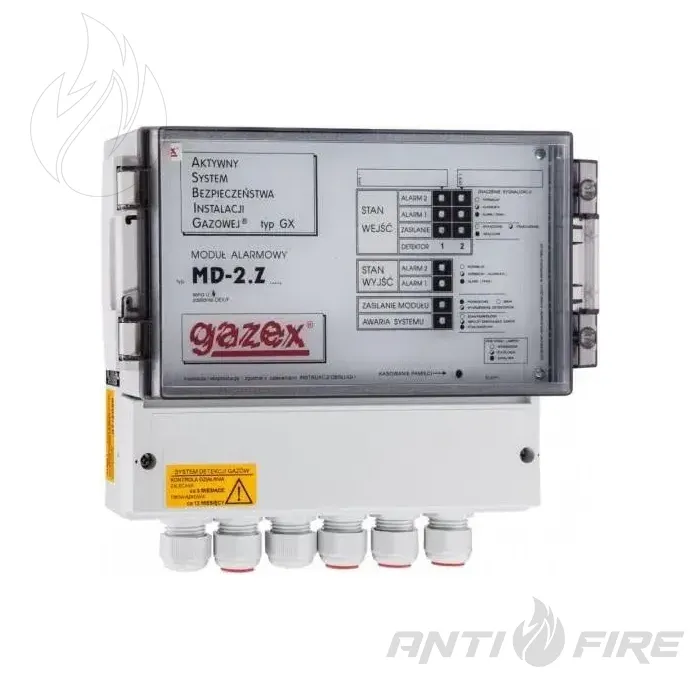

Модуль керування та живлення MD-2.Z GAZEX

Опис та призначення

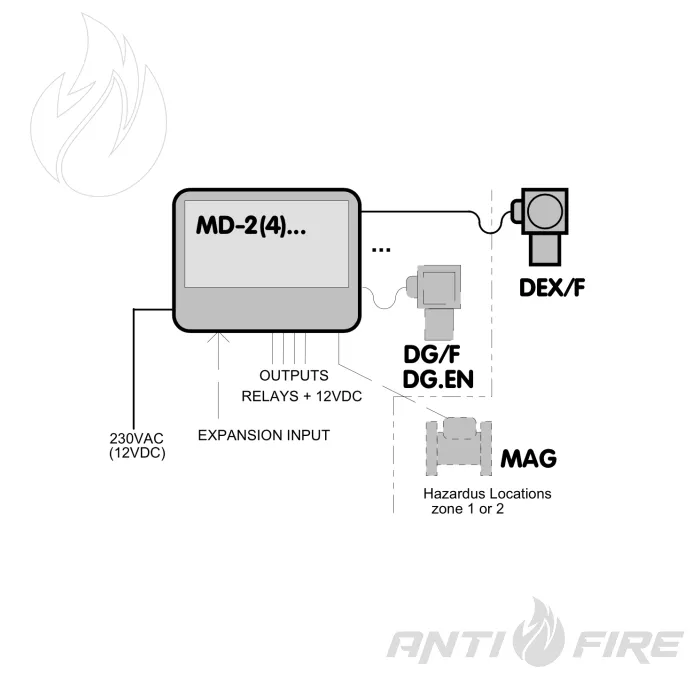

MD-2.Z GAZEX — модуль керування та живлення для систем газової сигналізації з можливістю підключення до 2 двопорогових газових детекторів типу DEX/F, DG/F та DG.EN. Прилад застосовується у двопорогових системах детекції газів та в системах активної газової безпеки GX (ASBIG®).

Модуль призначений для живлення підключених детекторів, приймання сигналів тривоги та керування зовнішніми пристроями. Модель MD-2.Z підтримує 2 канали контролю і працює з двома рівнями тривоги: A1 — попереджувальний і A2 — аварійний. Для кожного каналу передбачені світлова індикація та пам’ять станів тривоги, а також пам’ять станів керуючих виходів.

Особливістю моделі MD-2.Z є високострумовий імпульсний вихід 12 V DC для керування відсічним клапаном. Керування клапаном здійснюється за станом A2, тому модуль може використовуватися як складова сигнально-відсічної системи.

Прилад контролює стан дротового з’єднання з детекторами та сигналізує про обрив провідника. Живлення підключених детекторів здійснюється напругою 9 V DC із захистом від короткого замикання та перевищення струму. Після ввімкнення живлення діє затримка вхідних сигналів близько 60 секунд, а вихідних — близько 20 секунд.

MD-2.Z має 2 виходи сигналізації 12 V DC для підключення зовнішніх акустичних і світлових сигналізаторів, 2 безпотенційні контактні виходи NO/NC, 1 вихід “AWARIA” та 2 ізольовані входи тривоги 12 V DC. Контактні виходи та вхідні лінії мають гальванічне розділення, що дає змогу організувати взаємодію з іншими модулями та зовнішніми пристроями. Модуль може використовуватися для керування вентиляторами, контакторами та інформаційними табло.

Для локального оповіщення передбачена внутрішня п’єзокерамічна сирена з переривчастим тоном. Також модуль має функцію ручного тестування виходів кнопкою TEST.
