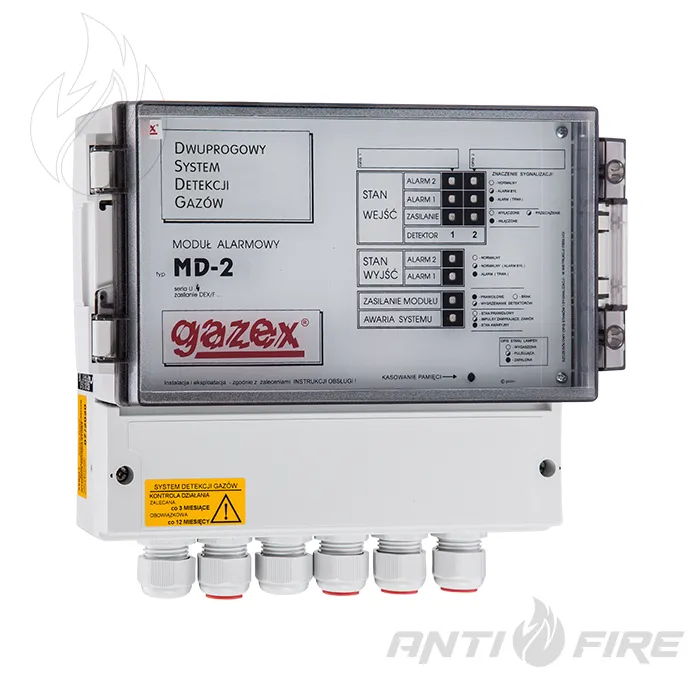

Модуль керування та живлення MD-2.A24 GAZEX

Опис та призначення

MD-2.A24 — модуль керування та живлення для систем газової сигналізації з можливістю підключення до 2 двопорогових газових детекторів типу DEX/F, DG/F та DG.EN. Прилад застосовується у двопорогових системах детекції газів та в системах активної газової безпеки GX (ASBIG®).

Модуль призначений для живлення підключених детекторів, приймання сигналів тривоги та керування зовнішніми пристроями. Модель MD-2.A24 підтримує 2 канали контролю і працює з двома рівнями тривоги: A1 — попереджувальний і A2 — аварійний. Для кожного каналу передбачені світлова індикація та пам’ять станів тривоги, а також пам’ять станів керуючих виходів.

Прилад контролює стан дротового з’єднання з детекторами та сигналізує про обрив провідника. Живлення підключених детекторів здійснюється напругою 9 V DC із захистом від короткого замикання та перевищення струму. Після ввімкнення живлення діє затримка вхідних сигналів близько 60 секунд, а вихідних — близько 20 секунд.

MD-2.A24 має 2 виходи сигналізації 12 V DC для підключення зовнішніх акустичних і світлових сигналізаторів, 2 безпотенційні контактні виходи NO/NC, 1 вихід “AWARIA” та 2 ізольовані входи тривоги 12 V DC. Контактні виходи та вхідні лінії виконані з гальванічним розділенням, що дозволяє організувати взаємодію з іншими модулями та пристроями. Також модуль може використовуватися для керування вентиляторами, контакторами та інформаційними табло.

Для локального оповіщення передбачена внутрішня п’єзокерамічна сирена. Модуль також має функцію ручного тестування виходів за допомогою кнопки TEST.
