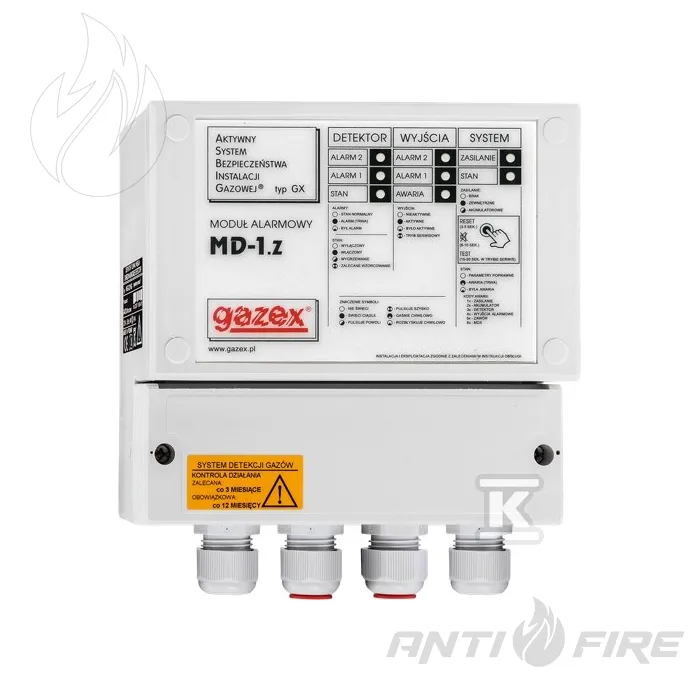

Модуль керування та живлення MD-1 GAZEX

Опис та призначення

MD-1 — блок керування та живлення для одного порогового газового сповіщувача типу DEX/F, DEX/A, DG/F або DG.EN, що застосовується у складі двопорогової системи газової сигналізації та системи активної газової безпеки.

Прилад призначений для живлення підключеного сповіщувача, приймання його сигналів і подальшого керування виконавчими та сигнальними пристроями. MD-1 забезпечує оптичну індикацію станів, має пам’ять тривог і станів керуючих виходів, а також дозволяє передавати сигнали на зовнішні пристрої через виходи керування.

Блок може працювати з додатковими зовнішніми акустичними та світловими сигналізаторами, а також взаємодіяти з іншими елементами системи через релейні виходи. Для версій серії MD-1…/M передбачений порт RS-485, який використовується для підключення до цифрової системи виявлення газів або для конфігурації та зчитування даних пам’яті подій на ПК за допомогою програмного забезпечення DETnet View.

До функціональних можливостей MD-1 належать:

• живлення двопорогового сповіщувача з контролем навантаження та дротового підключення;
• оптична індикація робочих і аварійних станів;
• пам’ять тривог і станів виходів;
• вхід тривоги для пожежних систем або ручного керування клапаном;
• виходи 12 V DC для живлення зовнішніх акустичних і оптичних сигналізаторів;
• релейні виходи для керування вентиляторами, контакторами або інформаційними табло;
• окремий релейний вихід «Несправність», який повідомляє про аварію модуля або втрату живлення;
• можливість живлення додаткового модуля дистанційного керування клапаном.

Для виконань MD-1…Z передбачений високострумовий вихід 12 V DC для керування запірним клапаном типу MAG-3 з контролем підключення. Для версії MD-1.Z також зазначене автоматичне резервне живлення.

Модель MD-1 доцільно використовувати в системах, де необхідно організувати централізоване живлення одного порогового газового сповіщувача, індикацію тривоги, передавання сигналів на зовнішні виконавчі пристрої та, залежно від виконання, керування запірним клапаном.
