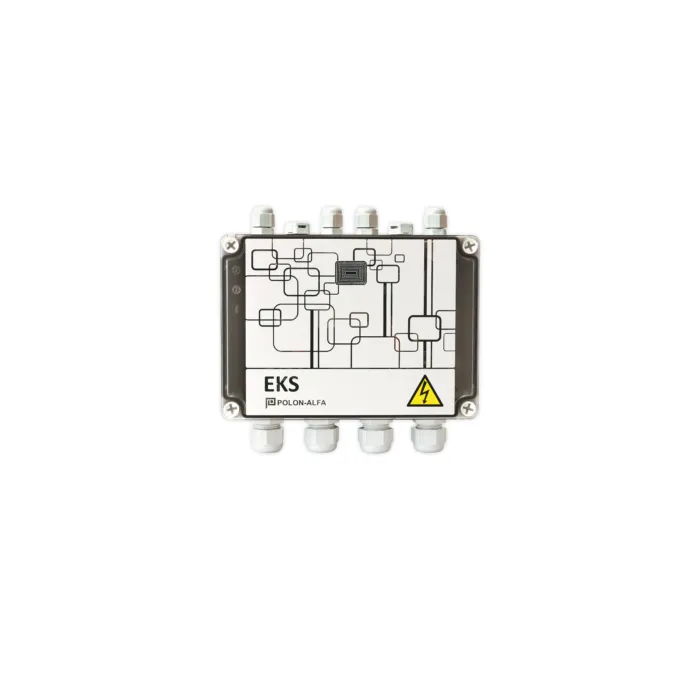

Модуль керування та моніторингу адресний EKS-6222P Polon Alfa
Опис та призначення
EKS-6222P — адресний модуль керування та моніторингу, призначений для інтеграції виконавчих пристроїв систем протипожежного захисту з адресними системами пожежної сигналізації POLON 3000 та POLON 6000. Пристрій забезпечує керування обладнанням автоматичного пожежного захисту, а також контроль його стану та працездатності.
Модуль підключається до адресної двопровідної лінії виявлення, через яку здійснюється цифровий обмін даними з приймально-контрольним приладом. Це дозволяє передавати команди керування та отримувати інформацію про стан підключених пристроїв у режимі реального часу.
EKS-6222P оснащений двома потужними релейними виходами, що дозволяє керувати різними виконавчими механізмами систем протипожежного захисту, такими як:
- приводи протипожежних клапанів
- електромагніти протипожежних дверей
- системи димовидалення
- інші виконавчі пристрої автоматики
Крім керування, модуль забезпечує контроль стану зовнішніх пристроїв за допомогою двох параметричних входів та двох входів високої напруги. Це дозволяє здійснювати моніторинг роботи обладнання, контролювати стан контактів або отримувати сигнали від інших систем безпеки.
Робота модуля програмується з приймально-контрольного приладу. Можна налаштовувати різні режими роботи виходів, затримки спрацювання, циклічні режими керування та функцію fail-safe, яка визначає безпечний стан виходів у разі несправності.
Для підвищення надійності системи модуль оснащений вбудованим ізолятором короткого замикання, що дозволяє локалізувати пошкоджену ділянку адресної лінії та зберегти працездатність решти системи.
Корпус пристрою має ступінь захисту IP66, що дозволяє використовувати модуль у складних умовах експлуатації, включаючи промислові об’єкти та технічні приміщення.
Модуль відповідає вимогам стандартів EN 54-17 та EN 54-18, що підтверджує його відповідність європейським нормам для обладнання пожежної сигналізації.
- Тип пристрою: адресний модуль керування та моніторингу
- Сумісні системи: POLON 3000, POLON 6000
- Робоча напруга: 16.5 – 24.6 В
- Споживання струму з адресної лінії: < 610 μA
- Кількість релейних виходів: 2
- Кількість параметричних входів (IN):strong> 2
- Кількість входів високої напруги (IN HV): 2
- Напруга живлення керованих пристроїв: 6 – 220 В DC; 230 В AC
- Максимальне навантаження релейних контактів: 12 A / 230 В AC / 2.76 kVA
- Споживання керуючого виходу при контролі цілісності лінії:
- < 210 μA (6 – 220 В DC)
- < 440 μA (230 В AC)
- Безпечний стан виходу (fail-safe): без змін / керований / некерований
- Активація параметричного входу: потенційно-вільний контакт NO або NC
- Активація входу високої напруги: контакт під напругою
- Кабельні вводи: 2 × M12 (адресна лінія та входи), 8 × M16 (виходи)
- Максимальний переріз провідника: до 2.5 мм²
- Ступінь захисту корпусу: IP66
- Кліматична категорія: 40/085/04
- Стандарти: EN 54-17, EN 54-18
