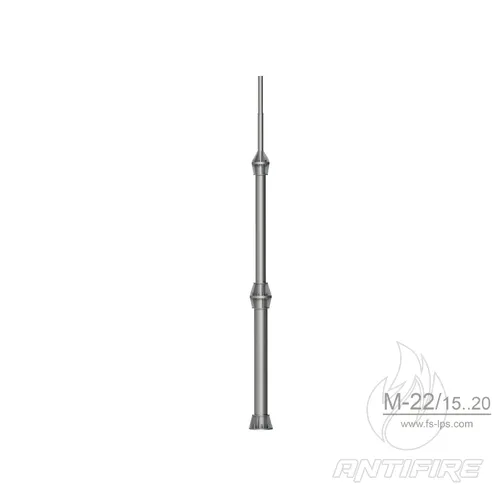

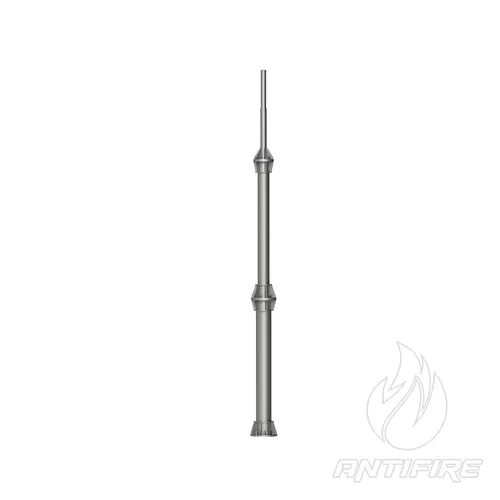

М-22/16 Блискавкоприймач окремостоячий для E.S.E.
Доставка
Доставка операторами «Нова пошта», «Meest». Відправка від 1-3 днів. Курьєр по Києву. Самовивіз.
Оплата
Безготівковий розрахунок з ПДВ та без, Готівка, Картка, Розстрочка та оплата частинами
Гарантія
Офіційна гарантія від виробника: 12 місяців. Повернення або обмін протягом 14 днів
Опис
Характеристики
Відеоогляд
Інструкції
Відгуки
Опис та призначення
- Призначений для захисту від ударів блискавки зовнішніх установок, конструкцій чи інших об’єктів
- Дозволяє закріпити E.S.E. блискавкоприймач типу Gromostar
- Відповідає вимогам ДСТУ EN 62305-3:2012 та ІЕС 50164 щодо блискавкоприймачів.
- Конструкція ОБП розрахована для встановлення у I-III або IV вітровому районі, 7-му сейсмічному р-ні, ІІ/І типу місцевості та для захисту об’єктів класів наслідків СС-3.
Версії ОБП:
- Версія для IV в. р-ну розрахована на вітрове навантаження до 550 Па (швидкість вітру 30 м/с) та встан. в І т.місцевості
- Версія для I-ІІІ в. р-ну розрахована на вітрове навантаження до 500 Па (швидкість вітру 28,5 м/с) та встан. в ІІ т.місцевості

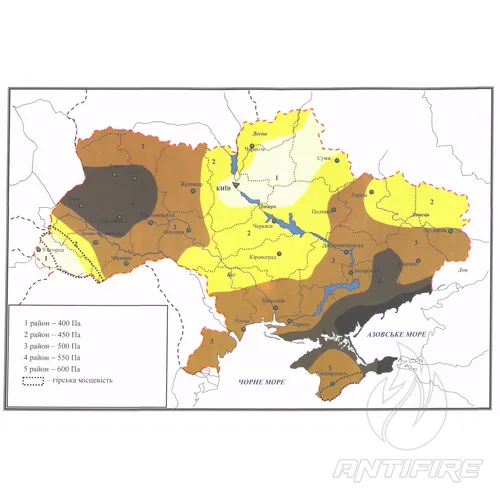

- Карту вітрових зон див. на фото

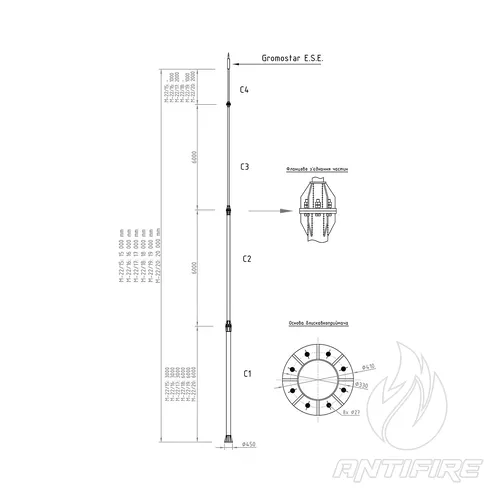

Конструкція:
- Збірний блискавкоприймач встановлюється на бетонний фундамент з анкерною закладною та закріплюється гвинтами.
- Довжина найдовшої частини щогли – 6000 mm
- З’єднання елементів щогли: h1-h2, h2-h3, h3-h4 – фланцеве
- Кріплення блискавкоприймача Gromostar до щогли: до секції h3 (для H=15, 18 м)/ секції h4 (для H=16, 17, 19, 20 м) – різьбове М-16
- Для виконання бетонного фундаменту використовувати анкерну закладну арт. (замовляти окремо)
- Матеріал виконання: гарячеоцинкована сталь
- Смугу уземлення кріпити до нижньої основи щогли за допомогою болтового з’єднання (в смузі попередньо просверлити отвори)
Комплектація блискавкоприймача:
- ST щогла довжиною h1 (для Н=15..20 м) – 1 шт
- ST щогла довжиною h2 (для Н=15..20 м) – 1 шт
- ST щогла довжиною h3 (для Н=15..20 м) – 1 шт
- ST щогла довжиною h4 (для Н=16, 17, 19, 20 м) – 1 шт
- комплект кріпильних елементів для з’єднання щогли – 1 шт
FS
для ESE
сталь гарячого цинкування (StZn)
блискавкоприймач
16
| артикул | М-22/16 |
|---|---|
| код (I-III в.р-н) | 1523 161 |
| код (IV в.р-н) | 1522 161 |
| висота H | 16 000 mm |
| матеріал | ST |
| висота h1 | 3000 mm |
| висота h2 | 6000 mm |
| висота h3 | 6000 mm |
| висота h4 | 1000 mm |
| вага (I-III / IV в.р-н) | 188/ 318 kg |
| ø вінця основи (I-III / IV) | 400 / 410 mm |
| анкерна закладна | М-20/2 |
