Опис та призначення
- Призначений для захисту від ударів блискавки зовнішніх установок, конструкцій чи інших об’єктів, для яких необхідне використання ізольованої системи блискавкозахисту.
- Відповідає вимогам ДСТУ EN 62305-3:2012 та ІЕС 50164 щодо блискавкоприймачів.
- Конструкція ОБП розрахована для встановлення у I-III або IV вітровому районі, 7-му сейсмічному р-ні, ІІ/І типу місцевості та для захисту об’єктів класів наслідків СС-3.
Версії ОБП:
- Версія для IV в. р-ну розрахована на вітрове навантаження до 550 Па (швидкість вітру 30 м/с) та встан. в І т.місцевості
- Версія для I-ІІІ в. р-ну розрахована на вітрове навантаження до 500 Па (швидкість вітру 28,5 м/с) та встан. в ІІ т.місцевості

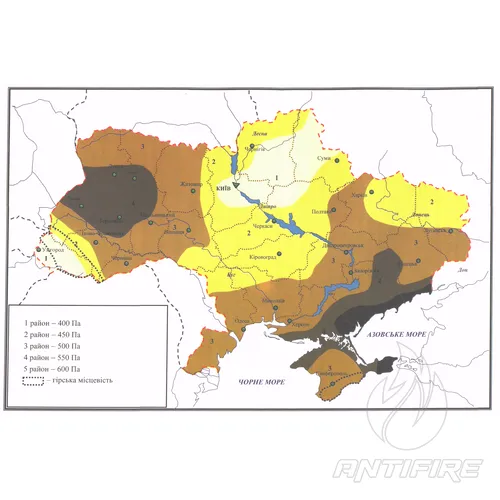

- Карту вітрових зон див. на фото

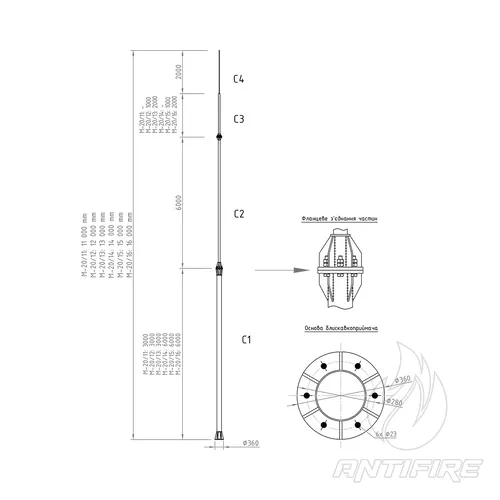

Конструкція:
- Збірний блискавкоприймач встановлюється на бетонний фундамент з анкерною закладною та закріплюється гвинтами.
- Довжина найдовшої частини щогли – 6000 mm
- З’єднання елементів щогли: h1-h2, h2-h3 – фланцеве
h2-h4 (для Н=11, 14 м) та h3-h4 (для Н=12, 13, 15, 15 м) – різьбове М16 - Для виконання бетонного фундаменту використовувати анкерну закладну арт. (замовляти окремо)
- Матеріал виконання: ST – гарячеоцинкована сталь
- Смугу уземлення кріпити до нижньої основи щогли за допомогою болтового з’єднання (в смузі попередньо просверлити отвори)
Комплектація блискавкоприймача:
- ST щогла довжиною h1 – 1 шт
- ST щогла довжиною h2 – 1 шт
- ST щогла довжиною h3 (для Н=12, 13, 15, 16 м) – 1 шт
- AL шпиль довжиною h4 – 1 шт
- комплект кріпильних елементів для з’єднання щогли – 1 шт
FS
сталь гарячого цинкування (StZn)
блискавкоприймач
14
| артикул | М-20/14 |
|---|---|
| код (I-III в.р-н) | 1521 141 |
| код (IV в.р-н) | 1520 141 |
| висота H | 14 000 mm |
| матеріал | ST |
| висота h1 | 6000 mm |
| висота h2 | 6000 mm |
| висота h3 | - |
| висота h4 | 2000 mm |
| вага (I-III / IV в.р-н) | 112 / 182 kg |
| ø вінця основи (I-III / IV в.р-н) | 345 / 360 mm |
| анкерна закладна | М-20/1 |
